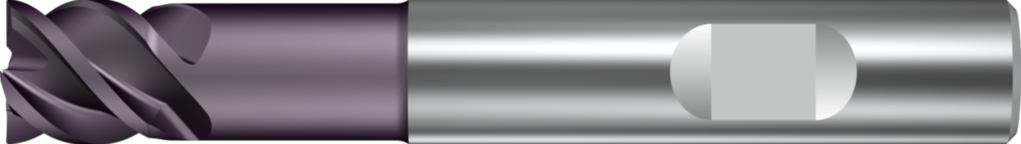

VHM-Eck-/Nutfräser MC326.15.9W4DCJ-WK40TF
Walter Prototyp
228,00 €
Produktnummer:
WA-6579317
Verfügbar - Mindestbestellmenge: 1 PCE
Lange Reichweite
Typ N 50
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| MC326 |
Produktinformationen "VHM-Eck-/Nutfräser MC326.15.9W4DCJ-WK40TF"
VHM-Eck-/Nutfräser MC326 • Supreme • Schaft DIN 6535 HB • inch • Drallwinkel 50° • Lange Reichweite • Typ N 50 • Zentrumsschneidfähigkeit • WK40TF • Dc=15,88mm • Z=4
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MC326.15.9W4DCJ-WK40TF |
| Schneidendurchmesser | Dc | 0,625 inch |
| Schneidendurchmesser | Dc | 5 |
| Schneidenlänge | Lc | 0,625 inch |
| Zähnezahl | Z | 4 |
| Schaftdurchmesser | d1 | 0,625 inch |
| Körperdurchmesser | d2 | 0,594 inch |
| Eckfasenbreite | l11 | 0,006 inch |
| Gesamtlänge | l1 | 3,5 inch |
| Nutzlänge | l3 | 1,5 inch |
| Funktionale Länge | l4 | 1,594 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILSQS - Shoulder face mill - solid | ||
| Schneidenlänge, max. | APMX | 15,875 mm |
| Körperdurchmesser | BD | 15,08 |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL10R6250h$05 |
| Eckenfasenbreite | CHW | 0,15 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 1 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 625 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 15,875 |
| Halsdurchmesser | DN | 15,08 |
| Drallwinkel | FHA | 50 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 10,5 |
| Rückspanwinkel | GAMP | 13,5 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WK40TF |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 90 |
| Einstellwinkel | KAPR | 90 |
| Eckenfasenwinkel | KCH | 45 |
| Grundkörperlänge | LB | 38,789 |
| Funktionslänge | LF | 64,691 |
| Schaftlänge | LS | 0 |
| Spannlänge | LSC | 0 |
| Nutzlänge | LU | 38,1 |
| Nachschleifrestmenge | OAL | 88,9 |
| Kraglänge | OHX | 40,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 6 |
| Drehzahl, max. | RPMX | 80000 |
| Bildkennung | TSYC | MC326.W-4-D-C |
| Durchmesserlängenverhältnis | ULDR | 2,4 |
| Masse (Gewicht) | WT | 0,231 |
| Abstand XY-Ebene werkstückseitig | XYWD | -88,9 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 4 |
| Nach DIN4000-82-2 - Langlochfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 15,875 mm |
| Halsdurchmesser | A5 | 15,08 mm |
| Schneidenlänge, max. | B2 | 15,875 mm |
| Kraglänge | B3 | 40,5 mm |
| Nutzlänge | B4 | 38,1 mm |
| Nachschleifrestmenge | B5 | 88,9 mm |
| Kopflänge | B6 | 40,5 mm |
| Funktionslänge | B71 | 64,691 mm |
| Halslänge | B9 | 37,973 |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 10 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 625 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 15,875 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h5 |
| Schaftlänge | C4 | 0 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,231 kg |
| Seitenspanwinkel | E2 | 10,5 ° |
| Rückspanwinkel | E3 | 13,5 ° |
| Eintauchwinkel, max. | E4 | 6 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 4 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 4 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 50 ° |
| Eckenfasenbreite | G2 | 0,15 mm |
| Eckenfasenwinkel | G3 | 45 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WK40TF |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Normnummer | J1 | STANDARD |
| Formbuchstabe Normnummer | J11 | WE |
| Identifizierende Bestellnummer | J21 | MC326.15.9W4DCJ-WK40TF |
| Produktbezeichnung | J22 | 849 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL10R6250h$05 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPL |
| Kraglänge | LPR | 40,5 mm |
