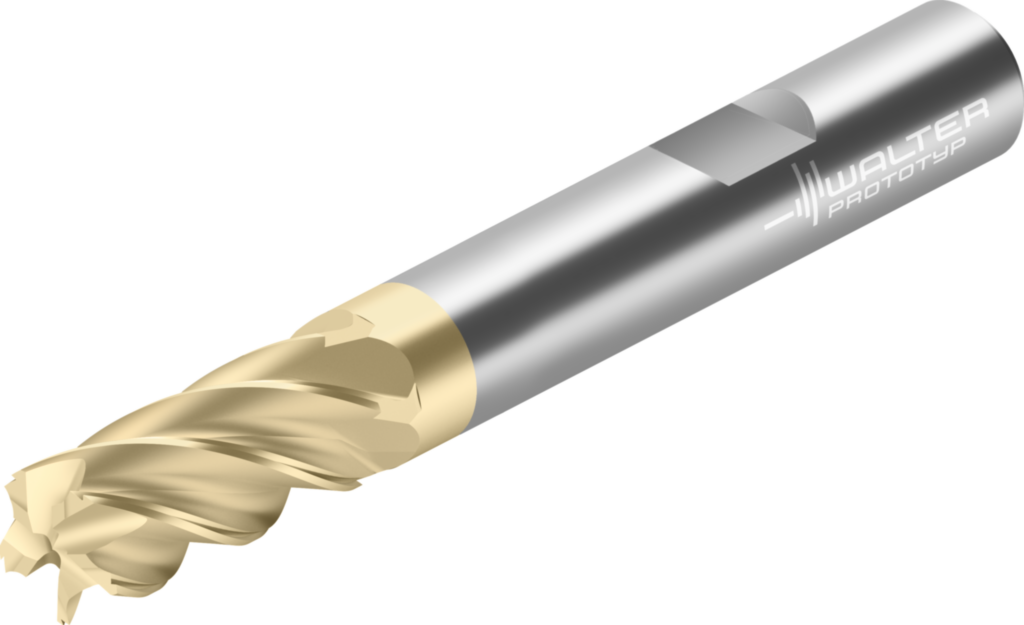

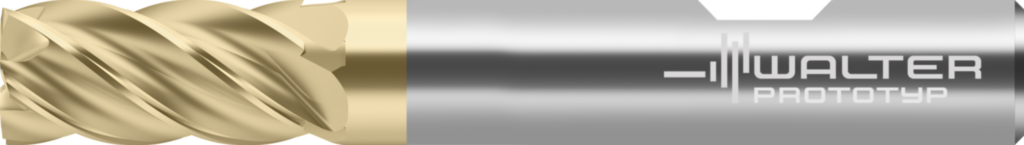

VHM-Eck-/Nutfräser MD340.12.7W5D-WK40TP
Walter Prototyp
153,00 €
Produktnummer:
WA-8199033
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| MD340 |
Produktinformationen "VHM-Eck-/Nutfräser MD340.12.7W5D-WK40TP"
VHM-Eck-/Nutfräser MD340 • Supreme • Schaft DIN 6535 HB • inch • Drallwinkel 38° • Zentrumsschneidfähigkeit • WK40TP • Dc=12,7mm • Z=5
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MD340.12.7W5D-WK40TP |
| Schneidendurchmesser | Dc | 0,5 inch |
| Schneidendurchmesser | Dc | 1 |
| Schneidenlänge | Lc | 1,063 inch |
| Zähnezahl | Z | 5 |
| Verbindungsdurchmesser | d1 | 0,5 inch |
| Eckfasenbreite | l11 | 0,01 inch |
| Gesamtlänge | l1 | 3,5 inch |
| Funktionale Länge | l4 | 1,717 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILSQS - Shoulder face mill - solid | ||
| Schneidenlänge, max. | APMX | 27 mm |
| Körperdurchmesser | BD | 12,7 |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL10R5000h$05 |
| Eckenfasenbreite | CHW | 0,25 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN/ZrN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 1 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 12,7 |
| Drallwinkel | FHA | 38 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 6 |
| Rückspanwinkel | GAMP | 4 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WK40TP |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Eckenfasenwinkel | KCH | 45 |
| Funktionslänge | LF | 66,278 |
| Schaftlänge | LS | 45,3 |
| Spannlänge | LSC | 45,3 |
| Nutzlänge | LU | 27 |
| Nachschleifrestmenge | OAL | 88,9 |
| Kraglänge | OHX | 43,6 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 6 |
| Drehzahl, max. | RPMX | 80000 |
| Bildkennung | TSYC | MD340.W-5-D |
| Durchmesserlängenverhältnis | ULDR | 2,126 |
| Masse (Gewicht) | WT | 0,144 |
| Abstand XY-Ebene werkstückseitig | XYWD | -88,9 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 5 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 5 |
| Nach DIN4000-82-2 - Langlochfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 12,7 mm |
| Schneidenlänge, max. | B2 | 27 mm |
| Kraglänge | B3 | 43,6 mm |
| Nutzlänge | B4 | 27 mm |
| Nachschleifrestmenge | B5 | 88,9 mm |
| Kopflänge | B6 | 43,6 mm |
| Funktionslänge | B71 | 66,278 mm |
| Halslänge | B9 | 27 |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 10 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 12,7 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h5 |
| Schaftlänge | C4 | 45,3 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,144 kg |
| Seitenspanwinkel | E2 | 6 ° |
| Rückspanwinkel | E3 | 4 ° |
| Eintauchwinkel, max. | E4 | 6 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 5 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 5 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 38 ° |
| Eckenfasenbreite | G2 | 0,25 mm |
| Eckenfasenwinkel | G3 | 45 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WK40TP |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN/ZrN |
| Normnummer | J1 | ANSI-STANDARD |
| Formbuchstabe Normnummer | J11 | WE |
| Identifizierende Bestellnummer | J21 | MD340.12.7W5D-WK40TP |
| Produktbezeichnung | J22 | 7891 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL10R5000h$05 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPL |
| Kraglänge | LPR | 43,6 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
