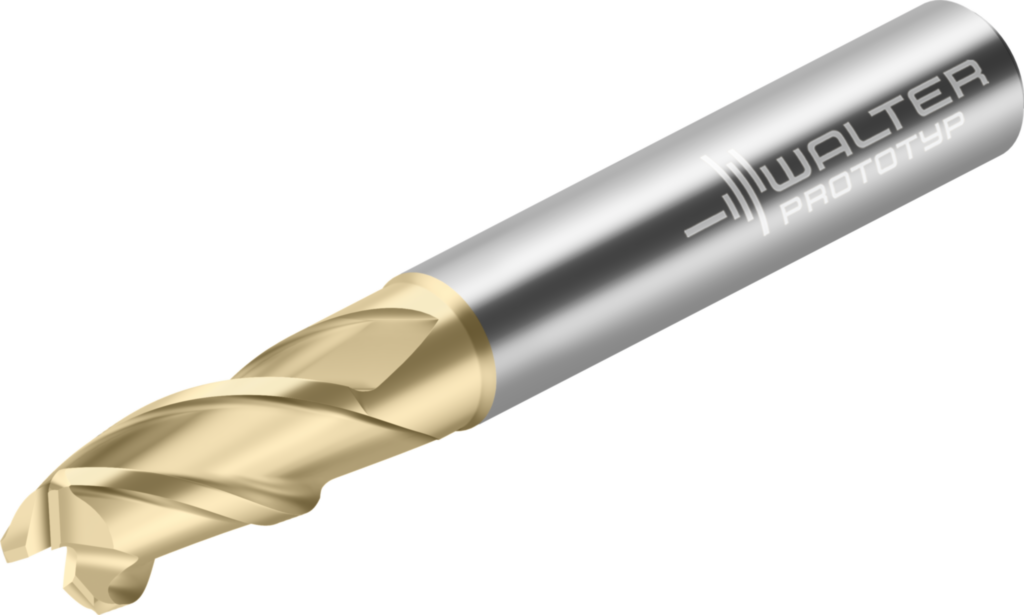

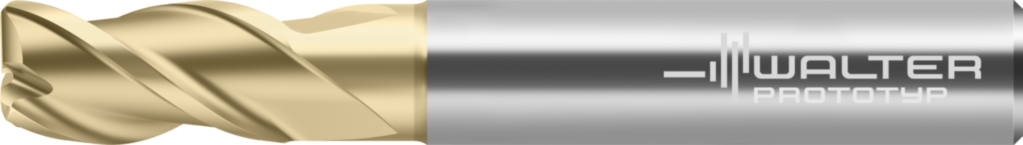

VHM-Eck-/Nutfräser MD340.19.1A3P152C-WK40TP
Walter Prototyp
369,00 €
Produktnummer:
WA-8199015
Auf Anfrage - Mindestbestellmenge: 1 PCE
Lange Reichweite
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| MD340 |
Produktinformationen "VHM-Eck-/Nutfräser MD340.19.1A3P152C-WK40TP"
VHM-Eck-/Nutfräser MD340 • Supreme • Zylinderschaft • inch • Drallwinkel 38° • Lange Reichweite • Zentrumsschneidfähigkeit • WK40TP • Dc=19,05mm • R=1,52mm • Z=3

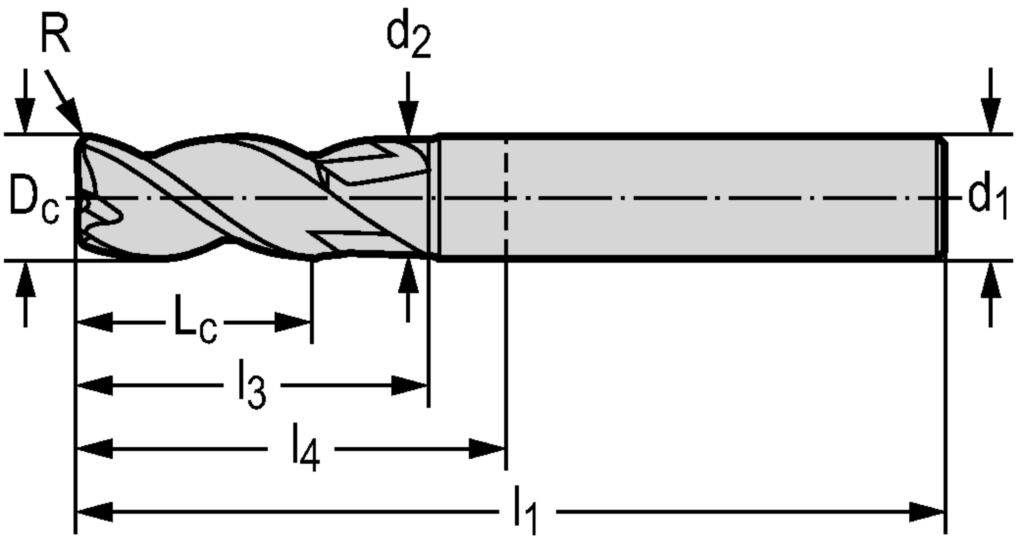

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MD340.19.1A3P152C-WK40TP |
| Schneidendurchmesser | Dc | 0,75 inch |
| Schneidendurchmesser | Dc | 3 |
| Schneidenlänge | Lc | 1,579 inch |
| Eckenradius | R | 0,06 inch |
| Zähnezahl | Z | 3 |
| Verbindungsdurchmesser | d1 | 0,75 inch |
| Körperdurchmesser | d2 | 0,713 inch |
| Gesamtlänge | l1 | 4 inch |
| Nutzlänge | l3 | 1,89 inch |
| Funktionale Länge | l4 | 1,969 inch |
