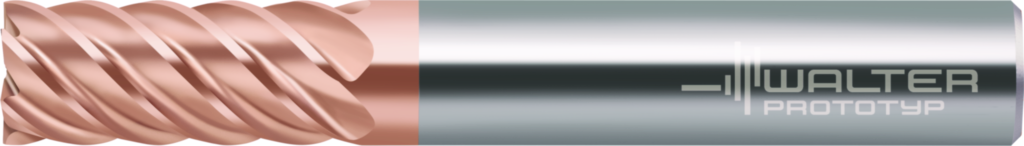

VHM-Eckfräser MC187-10.0A6B-WB10TG

Produktinformationen "VHM-Eckfräser MC187-10.0A6B-WB10TG"

VHM-Eckfräser MC187 • Advance • Schaft DIN 6535 HA • metrisch • Drallwinkel 50° • WB10TG • Dc=10mm • Z=6
Maßzeichnung P_MR_MC187-A-B_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung MC187-10.0A6B-WB10TG
Schneidendurchmesser Dc 10 mm
Schneidenlänge Lc 22 mm
Zähnezahl Z 6
Schaftdurchmesser d1 10 mm
Eckfasenbreite l11 0,1 mm
Gesamtlänge l1 72 mm
Funktionale Länge l4 32 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach MILSQS - Shoulder face mill - solid
Schneidenlänge, max. APMX 22 mm
Körperdurchmesser BD 10
Werkzeugausführung BMC H
Spanbrecher, Herstellerbezeichnung CBMD STRAI
Trennstellenkodierung Maschinenseitig CCMS ZYL01G1000h$06
Eckenfasenbreite CHW 0,1
Kühlschmierstoff-Eintritt CNSC 0
Beschichtung / Oberfläche COATING TiAlSiN
Kühlmitteldruck CP 0
Teilung CPDF 0
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Kühlschmierstoff-Austritt CXSC 0
Aufnahmegröße, maschinenseitig CZCMS 100
Schneidendurchmesser 1 (Nenndurchmesser) DC 10
Drallwinkel FHA 50
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Seitenspanwinkel GAMF -8,5
Rückspanwinkel GAMP 1,5
Schneidstoffbezeichnung des Herstellers GRADE WB10TG
Schneidrichtung HAND R
Schneidkantenunterbrechung IEP 0
Winkellage, Aufnahme, werkstückseitig KAP 0
Einstellwinkel KAPR 90
Eckenfasenwinkel KCH 45
Funktionslänge LF 72
Schaftlänge LS 40
Nutzlänge LU 22
Nachschleifrestmenge OAL 72
Kraglänge OHX 32
Rotationswinkel phi PHI 0
Rotationswinkel rho RHO 0
Eintauchwinkel, max. RMPX 4
Drehzahl, max. RPMX 80000
Bildkennung TSYC MC187-A-B
Durchmesserlängenverhältnis ULDR 2,2
Masse (Gewicht) WT 0,085
Abstand XY-Ebene werkstückseitig XYWD -72
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Anzahl wirksamer Schneiden, stirnseitig ZEFF 6
Anzahl wirksamer Schneiden, umfangseitig ZEFP 6
Nach DIN4000-82-1 - Schaftfräser
Schneidendurchmesser 1 (Nenndurchmesser) A1 10 mm
Schneidenlänge, max. B2 22 mm
Kraglänge B3 32 mm
Nutzlänge B4 22 mm
Nachschleifrestmenge B5 72 mm
Kopflänge B6 32 mm
Funktionslänge B71 72 mm
Halslänge B9 22
Bildkennung BLD 1
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 1
Aufnahmeausführung, maschinenseitig C14 0
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 100
Aufnahmedurchmesser, maschinenseitig C3 10 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 40 mm
Drehzahl, max. D6 80000 1/min
Masse (Gewicht) D7 0,085 kg
Seitenspanwinkel E2 -8,5 °
Rückspanwinkel E3 1,5 °
Eintauchwinkel, max. E4 4 °
Schneidrichtung F1 R
Anzahl wirksamer Schneiden, umfangseitig F21 6
Anzahl wirksamer Schneiden, stirnseitig F22 6
Drallrichtung F3 R
Drallwinkel F4 50 °
Eckenfasenbreite G2 0,1 mm
Eckenfasenwinkel G3 45 °
Normbezeichnung des Schneidstoffes, Hauptanwendung H11 -
Kühlschmierstoff-Eintritt H21 0
Kühlschmierstoff-Austritt H22 0
Schneidstoffbezeichnung des Herstellers H3 WB10TG
Werkzeugausführung H4 H
Beschichtung / Oberfläche H5 TiAlSiN
Normnummer J1 DIN 6527 L
Formbuchstabe Normnummer J11 HA
Identifizierende Bestellnummer J21 MC187-10.0A6B-WB10TG
Firmenkennung J3 W
Trennstellenkodierung Maschinenseitig J6 ZYL01G1000h$06
Datenträger J7 0
Bearbeitungsverfahren J8 FPL
Kraglänge LPR 32 mm
Normnummer Sachmerkmal NSM DIN4000-82
Nachschleifrestmenge OAL 72 mm
