VHM-Fasfräser 90° AH3058318-1/2
Walter Prototyp
142,00 €
Produktnummer:
WA-5543810
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1AH3058318 |
Produktinformationen "VHM-Fasfräser 90° AH3058318-1/2"

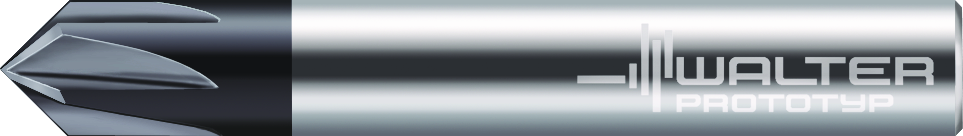

VHM-Fasfräser 90° AH3058318 • Protostar® • inch • Zylinderschaft • Dc=3mm • Z=6

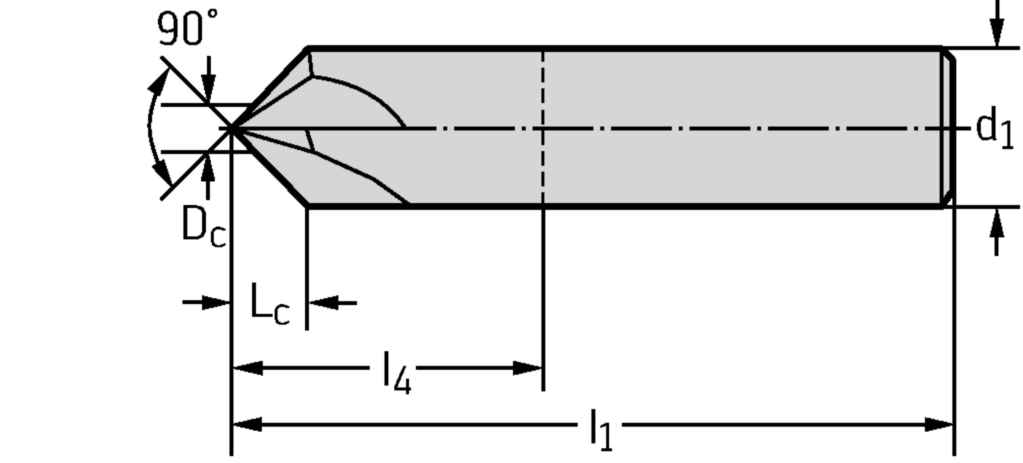

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AH3058318-1/2 |
| Maximaler Schnittdurchmesser | Da | 0,5 inch |
| Schneidendurchmesser | Dc | 0,118 inch |
| Schneidenlänge | Lc | 0,191 inch |
| Zähnezahl | Z | 6 |
| Verbindungsdurchmesser | d1 | 0,5 inch |
| Gesamtlänge | l1 | 3 inch |
| Maximale Auskraglänge | l4 | 1,157 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILCFS - Chamfer mill - front cutting - solid | ||
| Schneidenlänge, max. | APMX | 4,85 mm |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01R5000h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 3 |
| Schneidendurchmesser 2 | DCX | 12,7 |
| Drallwinkel | FHA | 0 |
| Drallrichtung | FHH | N |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 1 |
| Rückspanwinkel | GAMP | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | TAX |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 45 |
| Funktionslänge | LF | 74,7 |
| Schaftlänge | LS | 80 |
| Nachschleifrestmenge | OAL | 76,2 |
| Kraglänge | OHX | 29,4 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 80000 |
| Bildkennung | TSYC | AH3058318 |
| Masse (Gewicht) | WT | 0,136 |
| Abstand XY-Ebene werkstückseitig | XYWD | -74,7 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 6 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 6 |
| Nach DIN4000-82-3 - Winkelfräser (V-Nut) | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 3 mm |
| Schneidendurchmesser 2 | A2 | 12,7 mm |
| Schneidenlänge, max. | B2 | 4,85 mm |
| Kraglänge | B3 | 29,4 mm |
| Nutzlänge | B4 | 4,85 mm |
| Nachschleifrestmenge | B5 | 76,2 mm |
| Funktionslänge | B71 | 74,7 mm |
| Bildkennung | BLD | 3 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 12,7 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 80 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,136 kg |
| Einstellwinkel | E1 | 45 ° |
| Seitenspanwinkel | E2 | 1 ° |
| Rückspanwinkel | E3 | 0 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 6 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 6 |
| Drallrichtung | F3 | N |
| Drallwinkel | F4 | 0 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | TAX |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Normnummer | J1 | STANDARD |
| Identifizierende Bestellnummer | J21 | AH3058318-1/2 |
| Produktbezeichnung | J22 | 6559 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01R5000h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPR |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
