VHM-Fasfräser 90° MC500.15.9E8P090-WJ30TP
Walter Prototyp
137,00 €
Produktnummer:
WA-8870033
Auf Anfrage - Mindestbestellmenge: 1 PCE
Typ Fasenfräser 90°
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| MC500 |
Produktinformationen "VHM-Fasfräser 90° MC500.15.9E8P090-WJ30TP"
VHM-Fasfräser 90° MC500 • inch • ConeFit • Dc=6,5mm • Z=8

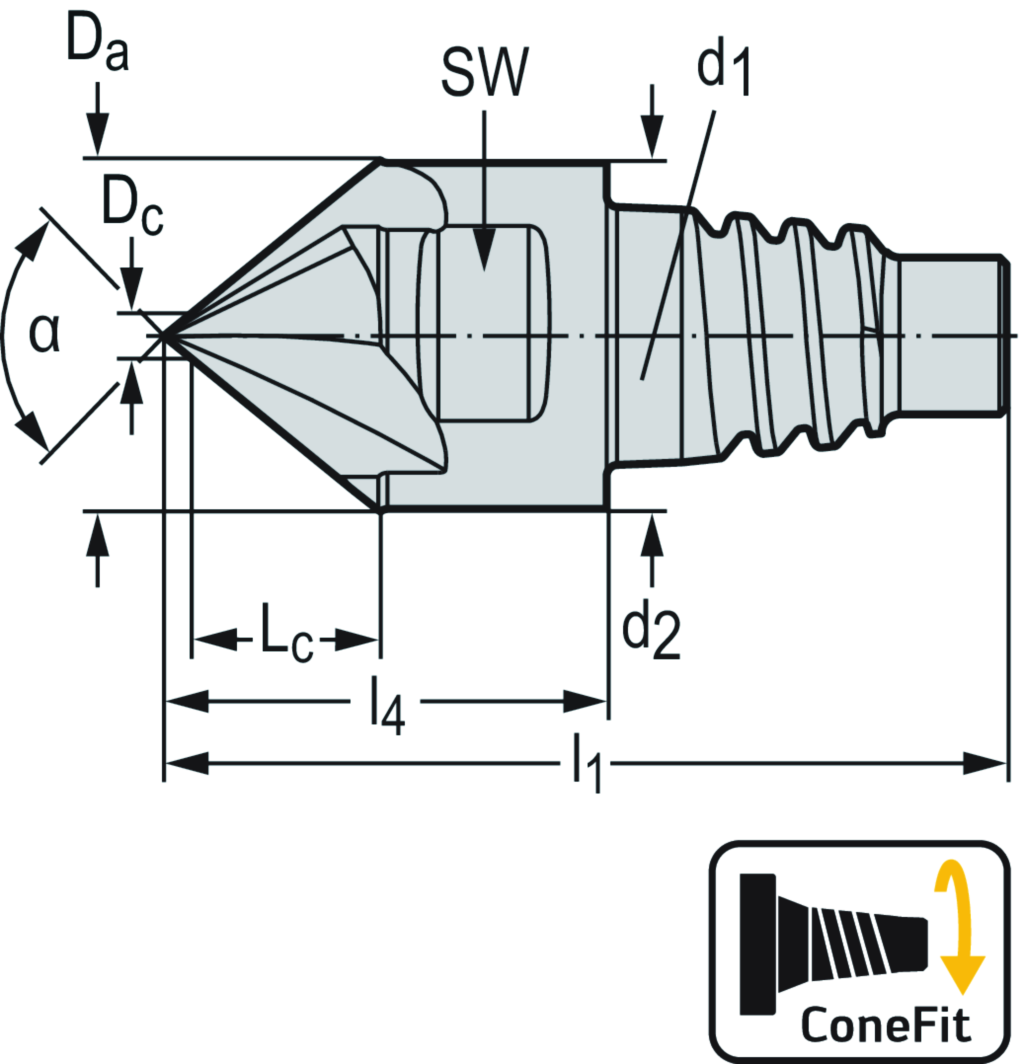

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MC500.15.9E8P090-WJ30TP |
| Maximaler Schnittdurchmesser | Da | 0,625 inch |
| Schneidendurchmesser | Dc | 0,256 inch |
| Schneidenlänge | Lc | 0,256 inch |
| Schlüsselweite | SW | 0,472 inch |
| Zähnezahl | Z | 8 |
| Verbindungsgrößen-Code | d1 | E16 |
| Körperdurchmesser | d2 | 0,61 inch |
| Gesamtlänge | l1 | 1,406 inch |
| Maximale Auskraglänge | l4 | 0,677 inch |
| Spitzenwinkel | α | 90 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILCFS - Chamfer mill - front cutting - solid | ||
| Schneidenlänge, max. | APMX | 6,5 mm |
| Körperdurchmesser | BD | 15,5 |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | SAC04B0160$$$$ |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN/ZrN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 160 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 6,5 |
| Schneidendurchmesser 2 | DCX | 15,875 |
| Halsdurchmesser | DN | 15,5 |
| Drallwinkel | FHA | 0 |
| Drallrichtung | FHH | N |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 1 |
| Rückspanwinkel | GAMP | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WJ30TP |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 45 |
| Funktionslänge | LF | 17,2 |
| Nachschleifrestmenge | OAL | 35,7 |
| Kraglänge | OHX | 17,2 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 80000 |
| Bildkennung | TSYC | MC500.E-6-P-090 |
| Masse (Gewicht) | WT | 0,071 |
| Abstand XY-Ebene werkstückseitig | XYWD | -17,2 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 8 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 8 |
| Nach DIN4000-82-3 - Winkelfräser (V-Nut) | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 6,5 mm |
| Schneidendurchmesser 2 | A2 | 15,875 mm |
| Körperdurchmesser | A3 | 15,5 mm |
| Halsdurchmesser | A5 | 15,5 mm |
| Schneidenlänge, max. | B2 | 6,5 mm |
| Kraglänge | B3 | 17,2 mm |
| Nutzlänge | B4 | 6,5 mm |
| Nachschleifrestmenge | B5 | 35,7 mm |
| Funktionslänge | B71 | 17,2 mm |
| Bildkennung | BLD | 3 |
| Aufnahmetyp, maschinenseitig | C11 | SAC |
| Aufnahmeform, maschinenseitig | C12 | 4 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 15,5 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,071 kg |
| Einstellwinkel | E1 | 45 ° |
| Seitenspanwinkel | E2 | 1 ° |
| Rückspanwinkel | E3 | 0 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 8 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 8 |
| Drallrichtung | F3 | N |
| Drallwinkel | F4 | 0 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WJ30TP |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN/ZrN |
| Normnummer | J1 | PWZ-NORM |
| Identifizierende Bestellnummer | J21 | MC500.15.9E8P090-WJ30TP |
| Produktbezeichnung | J22 | 8645 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | SAC04B0160$$$$ |
| Bearbeitungsverfahren | J8 | FPR |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
