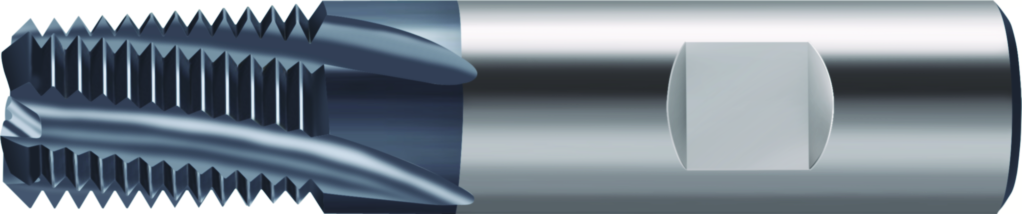

VHM-Gewindefräser H5551106-NPT1/4-3/8
Walter Prototyp
479,00 €
Produktnummer:
WA-5160615
Verfügbar - Mindestbestellmenge: 1 PCE

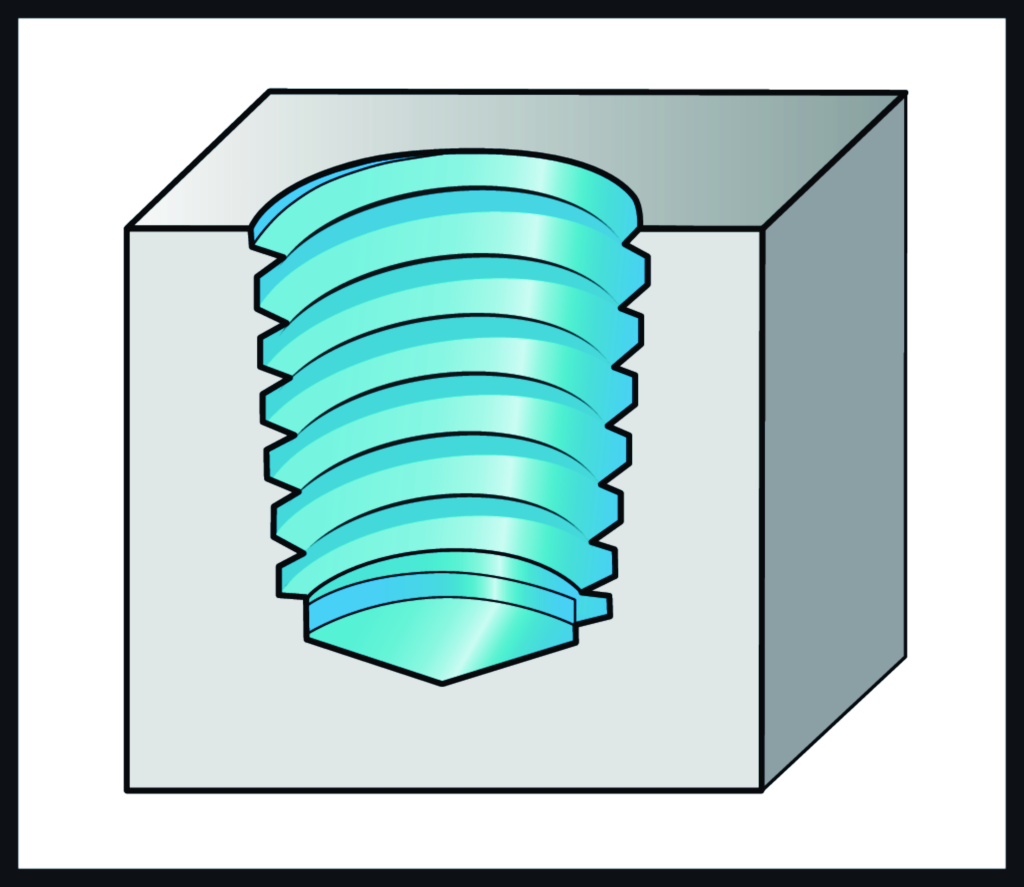

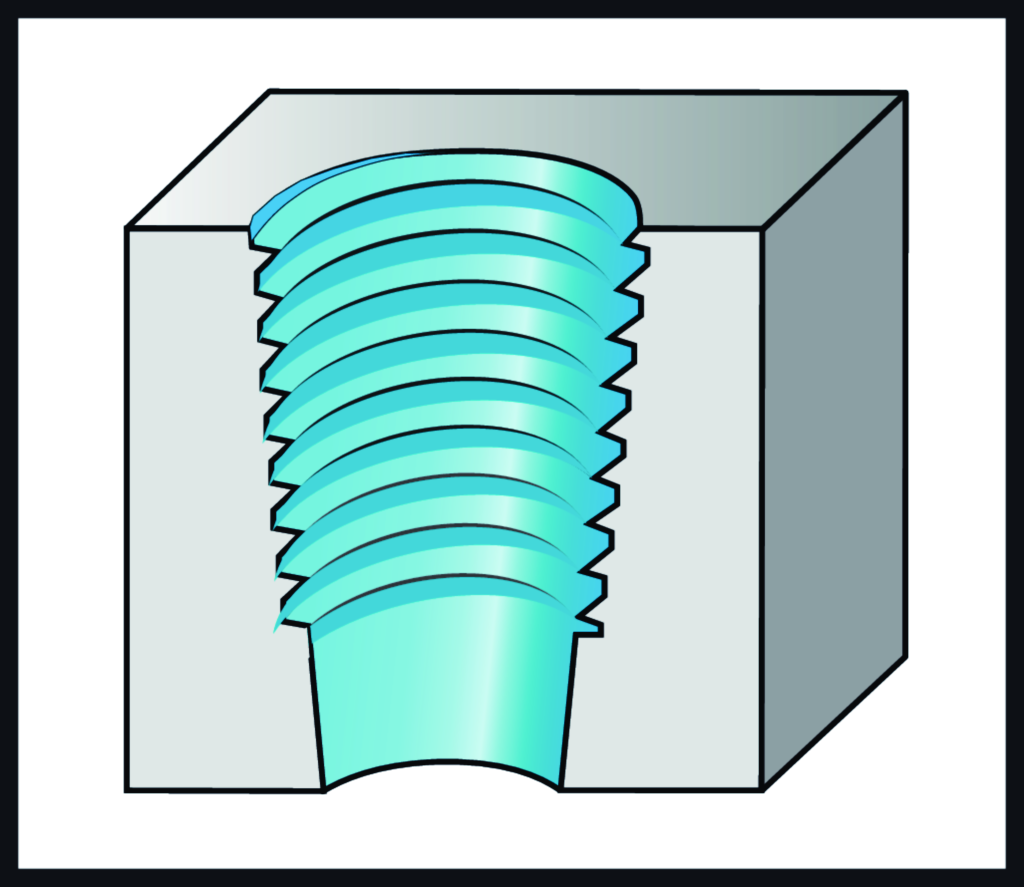

Universeller Gewindefräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1H5551106 |
Produktinformationen "VHM-Gewindefräser H5551106-NPT1/4-3/8"
VHM-Gewindefräser • TMG • NPT 60° • TICN • Schaft DIN 6535 HB • Gangzahl je Inch=18 • Dc=6,5mm

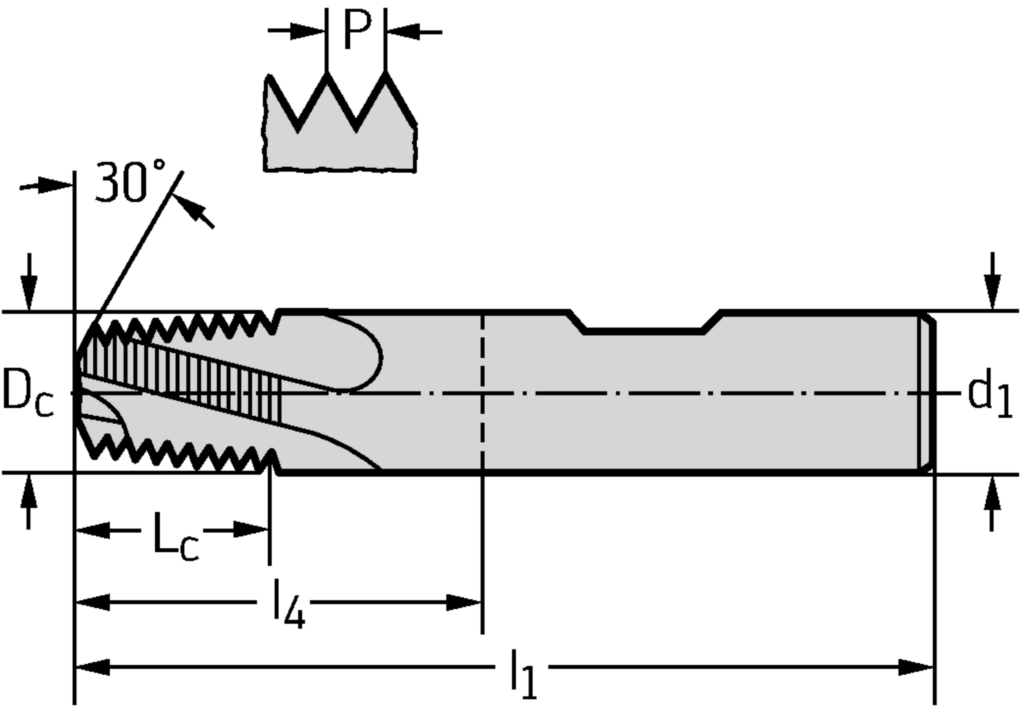

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | H5551106-NPT1/4-3/8 |
| Gewindegröße | DN | NPT 1/4-3/8-18 |
| Schneidendurchmesser | Dc | 9,9 mm |
| Schneidenlänge | Lc | 15,21 mm |
| Zähnezahl | Z | 3 |
| Verbindungsdurchmesser | d1 | 10 mm |
| Gesamtlänge | l1 | 66 mm |
| Maximale Auskraglänge | l4 | 26 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILTHGS - Thread mill - solid | ||
| Schneidenlänge, max. | APMX | 15,215 mm |
| Körperdurchmesser | BD | 10 |
| Werkzeugausführung | BMC | H |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL10G1000h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiCN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 100 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 9,9 |
| Halsdurchmesser | DN | 10 |

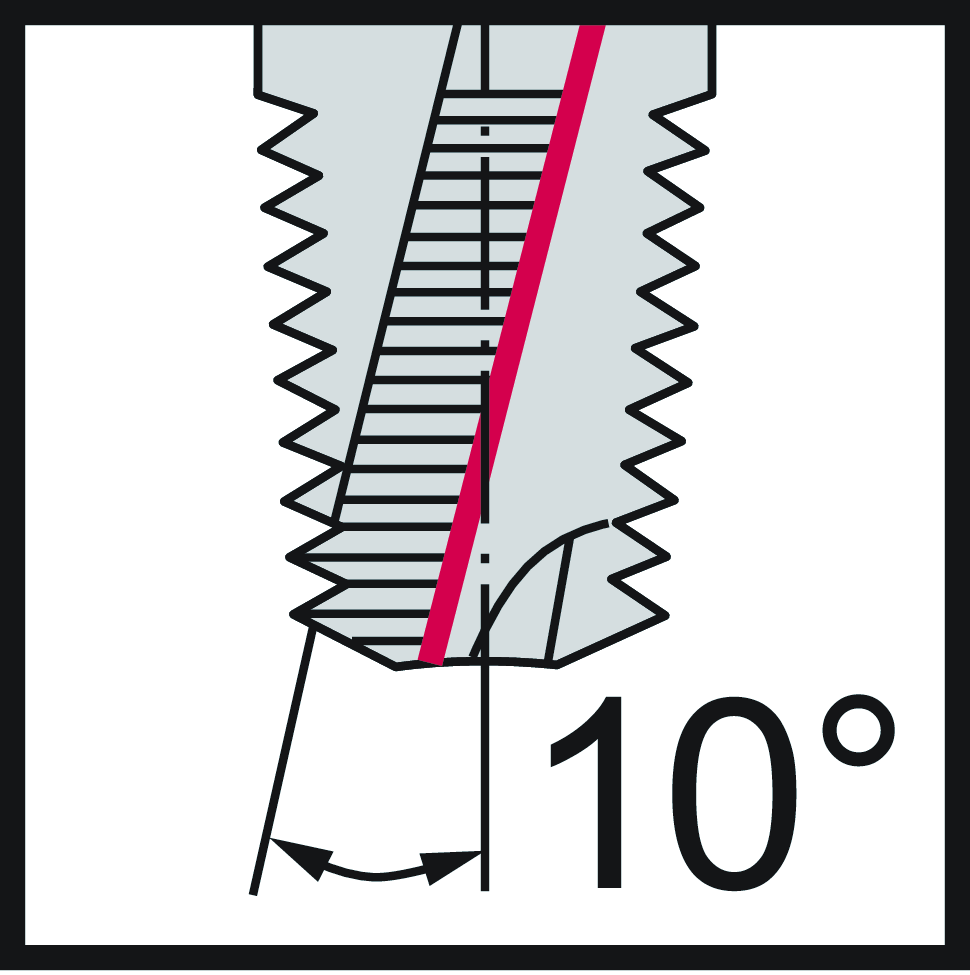

| Drallwinkel | FHA | 10 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 7,5 |
| Schneidstoffbezeichnung des Herstellers | GRADE | TICN |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Grundkörperlänge | LB | 26 |
| Funktionslänge | LF | 46 |
| Schaftlänge | LS | 40 |
| Spannlänge | LSC | 40 |
| Nutzlänge | LU | 16 |
| Nachschleifrestmenge | OAL | 66 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 80000 |
| Kegelverhältnis | TG | 1:16 |
| Gewindeart | THFT | NPT |
| Gangzahl je Inch | TPI | 18 |
| Schneidenprofiltyp | TPT | F |
| Bildkennung | TSYC | H5551106 |
| Außen-/Innengewinde | TTP | I |
| Masse (Gewicht) | WT | 0,063 |
| Abstand XY-Ebene werkstückseitig | XYWD | -65,294 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 3 |
| Nach DIN4000-82-10 - Gewindefräser | ||
| Schneidendurchmesser 2 | A2 | 9,9 mm |
| Halsdurchmesser | A5 | 10 mm |
| Schneidenlänge, max. | B2 | 15,215 mm |
| Kraglänge | B3 | 26 mm |
| Nutzlänge | B4 | 16 mm |
| Nachschleifrestmenge | B5 | 66 mm |
| Funktionslänge | B71 | 46 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 10 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 100 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 10 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 40 mm |
| ISO Fräsertyp | D11 | T |
| Gewindeart | D31 | NPT |
| Gangzahl je Inch | D33 | 18 |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,063 kg |
| Seitenspanwinkel | E2 | 7,5 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 3 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 10 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | TICN |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiCN |
| Normnummer | J1 | ISO3338-2 |
| Formbuchstabe Normnummer | J11 | WE |
| Identifizierende Bestellnummer | J21 | H5551106-NPT1/4-3/8 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL10G1000h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPR |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
