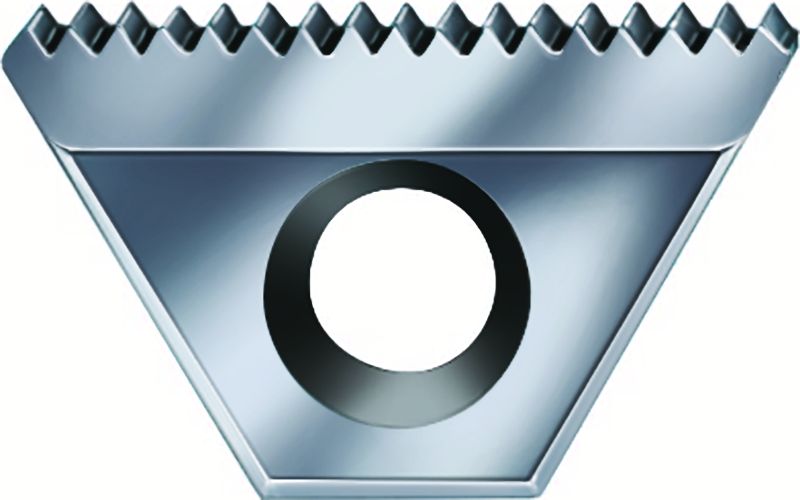

VHM-Gewindeschneidplatte T1192206-4.0X5
Walter Prototyp
215,00 €
Produktnummer:
WA-5115647
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1T1192206 |
Produktinformationen "VHM-Gewindeschneidplatte T1192206-4.0X5"
VHM-Gewindeschneidplatte • rechts • TICN • Gewindesteigung=4mm

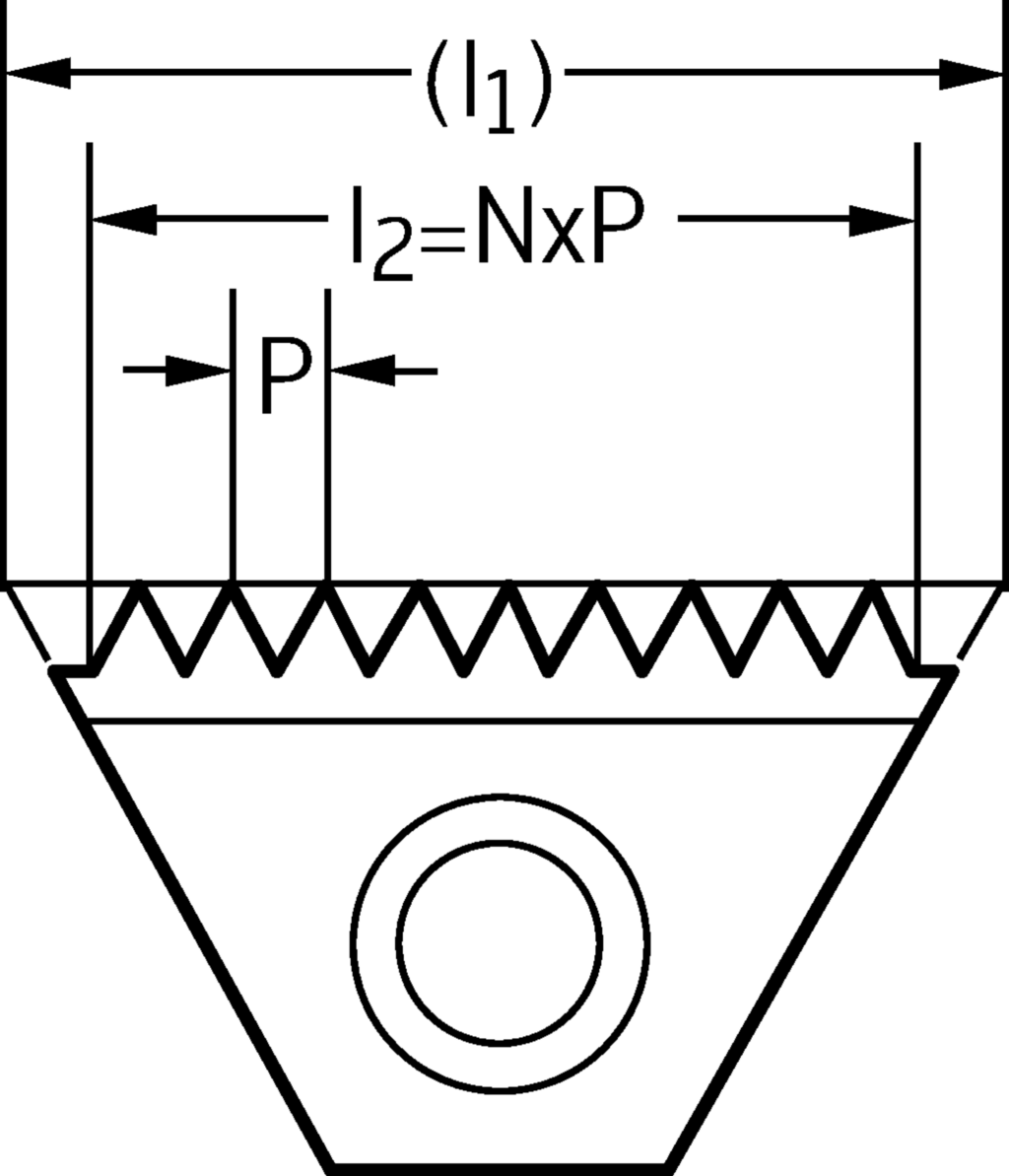

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | T1192206-4.0X5 |
| Schneidenlänge | l | 27 mm |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRFTHF - Profiled insert - Thread profile - full profile | ||
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Schneidenausführung | CECC | F |
| Anzahl Schneiden | CEDC | 1 |
| Anzahl Schneidecken | CNC | 1 |
| Beschichtung / Oberfläche | COATING | TiCN |
| Befestigungslochdurchmesser | D1 | 5,5 |
| Schneidstoffbezeichnung des Herstellers | GRADE | TICN |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Trennstellenkodierung Schneidplatte | IIC | WR$$TM05$$$$3RA$$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Zähnezahl | NT | 1 |
| Profilabstand X | PDX | 3,5 |
| Profilabstand Y | PDY | 0 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Kegelverhältnis | TG | 0 |
| Gewinderichtung | THDH | RIGHT |
| Gewindeart | THFT | M |
| Gewindesteigung | TP | 4 |
| Schneidenprofiltyp | TPT | F |
| Bildkennung | TSYC | T1192206 |
| Außen-/Innengewinde | TTP | I |
| Masse (Gewicht) | WT | 0,023 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 3,5 |
| Nach DIN4000-77-8 - Schneidkörper zum Schneiden von Standard- und Sägegewinden | ||
| Profilform | A1 | - |
| Gewindeart | A5 | M |
| Profilabstand X | A9 | 3,5 mm |
| Profilabstand Y | A91 | 0 mm |
| Bildkennung | BLD | 8 |
| Masse (Gewicht) | D75 | 0,023 kg |
| Schneidenausführung | E41 | F |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | R |
| Spanbrecher, Herstellerbezeichnung | E9 | STRAI |
| Außen-/Innengewinde | F1 | I |
| Anzahl Schneiden | F2 | 1 |
| Zähnezahl | F3 | 1 |
| Schneidenprofiltyp | F4 | F |
| Schneidplattenlänge | G1 | 27 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 5,5 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | TICN |
| Beschichtung / Oberfläche | H5 | TiCN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | T1192206-4.0X5 |
| Produktbezeichnung | J22 | 865 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$TM05$$$$3RA$$$$ |
| Bearbeitungsverfahren | J8 | DGI |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
