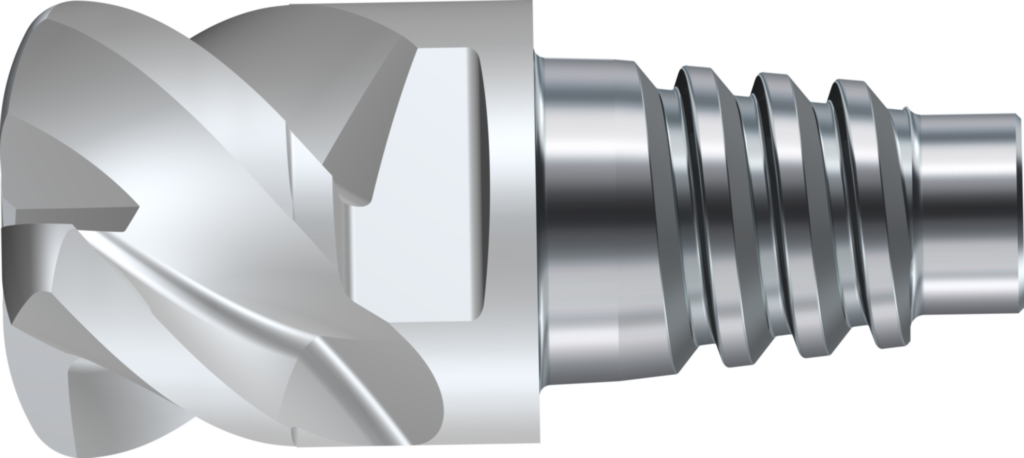

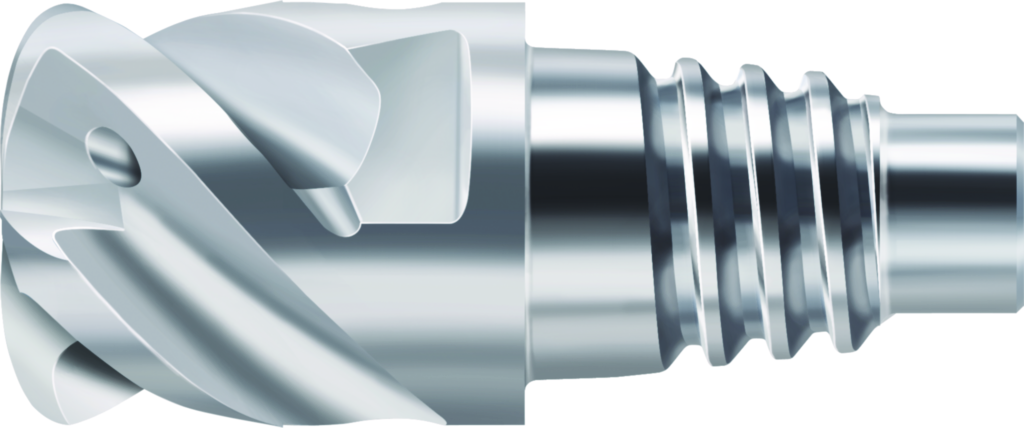

VHM-High-Feed-Fräser H2EC94717-E12-12
Walter Prototyp
104,00 €
Produktnummer:
WA-6377508
Verfügbar - Mindestbestellmenge: 1 PCE
Typ Flash N 50
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1H2EC94717 |
Produktinformationen "VHM-High-Feed-Fräser H2EC94717-E12-12"
VHM-High-Feed-Fräser H2EC94717 • Protostar® Flash • ConeFit • metrisch • Drallwinkel 50° • TAA • Dc=12mm • Z=4

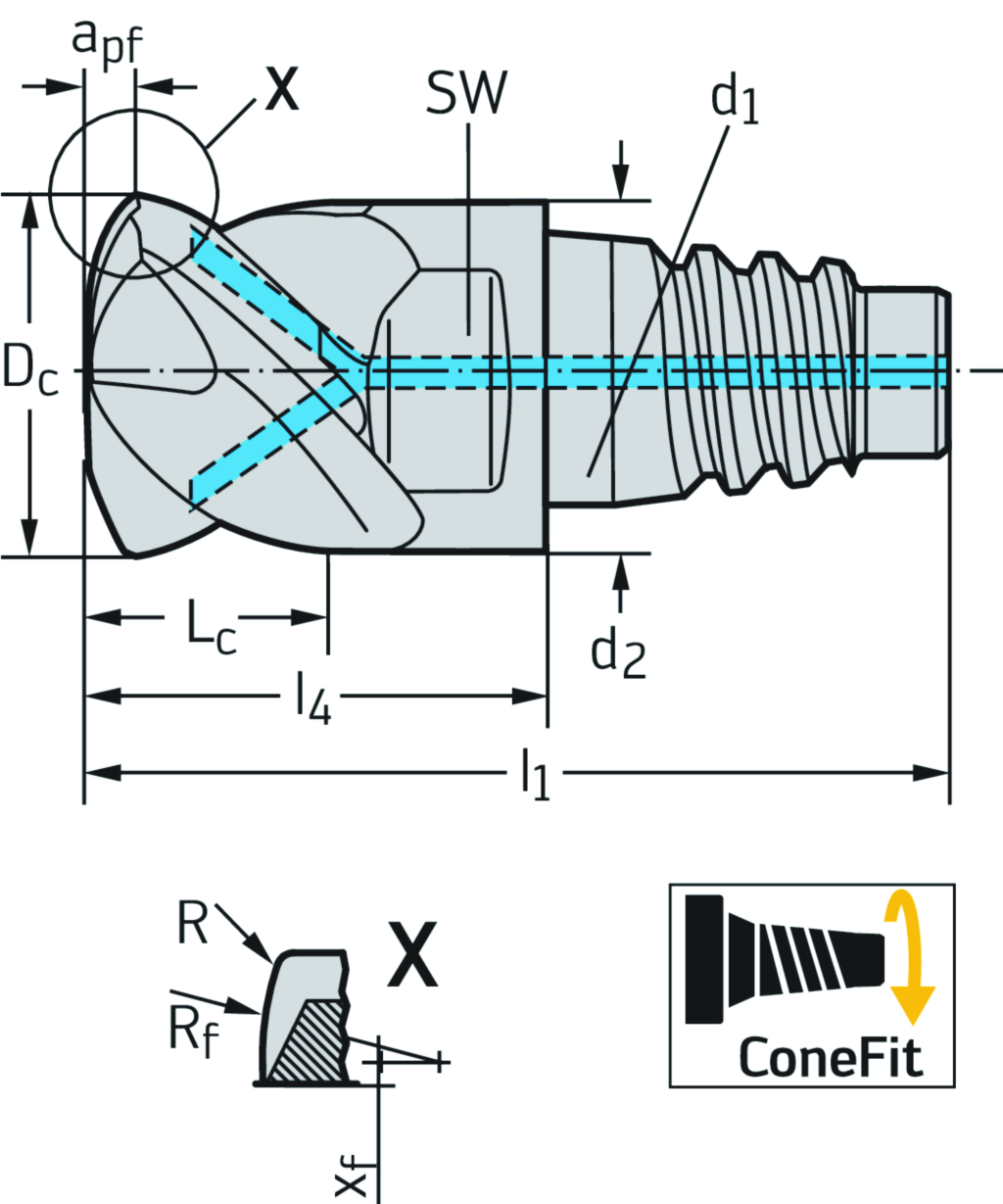

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | H2EC94717-E12-12 |
| Schneidendurchmesser | Dc | 12 mm |
| Schneidenlänge | Lc | 7,5 mm |
| Radius | R | 1,5 mm |
| Ersatzradius | Rers | 2,103 mm |
| Radius | Rf | 6 mm |
| Schlüsselweite | SW | 10 mm |
| Zähnezahl | Z | 4 |
| Korrektur für durchschnittlich | apf | 0,8 mm |
| Verbindungsgrößen-Code | d1 | E12 |
| Gesamtlänge | l1 | 28,3 mm |
| Funktionale Länge | l4 | 14,5 mm |
| Ausgleichsradius | xf | 2,25 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILFS - Face milling cutter - solid | ||
| Schneidenlänge, max. | APMX | 7,5 mm |
| Körperdurchmesser | BD | 11,7 |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | SAC04A0120$$$$ |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Beschichtung / Oberfläche | COATING | TiAlN + TiAl |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Kühlschmierstoff-Austritt | CXSC | 2 |
| Aufnahmegröße, maschinenseitig | CZCMS | 120 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 12 |
| Halsdurchmesser | DN | 11,7 |
| Drallwinkel | FHA | 50 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 10,5 |
| Rückspanwinkel | GAMP | 6 |
| Schneidstoffbezeichnung des Herstellers | GRADE | TAA |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Kopflänge | LB | 14,5 |
| Funktionslänge | LF | 14,5 |
| Nutzlänge | LU | 14,5 |
| Nachschleifrestmenge | OAL | 28,3 |
| Kraglänge | OHX | 14,5 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 1,5 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 5 |
| Drehzahl, max. | RPMX | 80000 |
| Bildkennung | TSYC | H2EC94717 |
| Durchmesserlängenverhältnis | ULDR | 1,208 |
| Masse (Gewicht) | WT | 0,023 |
| Abstand XY-Ebene werkstückseitig | XYWD | -14,5 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 4 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 4 |
| Nach DIN4000-82-1 - Schaftfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 12 mm |
| Halsdurchmesser | A5 | 11,7 mm |
| Schneidenlänge, max. | B2 | 7,5 mm |
| Kraglänge | B3 | 14,5 mm |
| Nutzlänge | B4 | 14,5 mm |
| Nachschleifrestmenge | B5 | 28,3 mm |
| Kopflänge | B6 | 14,5 mm |
| Funktionslänge | B71 | 14,5 mm |
| Halslänge | B9 | 14,5 |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | SAC |
| Aufnahmeform, maschinenseitig | C12 | 4 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 120 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 11,7 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,023 kg |
| Seitenspanwinkel | E2 | 10,5 ° |
| Rückspanwinkel | E3 | 6 ° |
| Eintauchwinkel, max. | E4 | 5 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 4 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 4 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 50 ° |
| Eckenradius | G1 | 1,5 mm |
| G7 | 1,5 | |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 2 |
| Schneidstoffbezeichnung des Herstellers | H3 | TAA |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN + TiAl |
| Normnummer | J1 | PWZ-NORM |
| Identifizierende Bestellnummer | J21 | H2EC94717-E12-12 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | SAC04A0120$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FNU |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
