VHM-High-Feed-Fräser MD025.9.53E5P152-WJ30RA
Walter Prototyp
87,90 €
Produktnummer:
WA-7745707
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| MD025 |
Produktinformationen "VHM-High-Feed-Fräser MD025.9.53E5P152-WJ30RA"

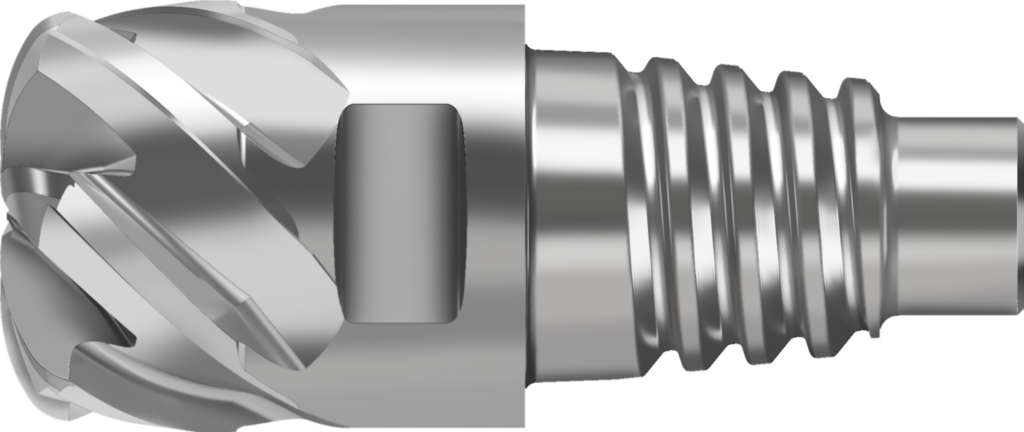

VHM-High-Feed-Fräser MD025 • ConeFit • inch • Drallwinkel 50° • WJ30RA • Dc=9,525mm • Z=5
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MD025.9.53E5P152-WJ30RA |
| Schneidendurchmesser | Dc | 0,375 inch |
| Schneidenlänge | Lc | 0,209 inch |
| Radius | R | 0,06 inch |
| Ersatzradius | Rers | 0,076 inch |
| Radius | Rf | 0,181 inch |
| Schlüsselweite | SW | 0,315 inch |
| Zähnezahl | Z | 5 |
| Verbindungsdurchmesser | d1 | E10 |
| Gesamtlänge | l1 | 0,929 inch |
| Maximale Kraglänge | l4 | 0,488 inch |
| Ausgleichsradius | xf | 0,067 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILFS - Face milling cutter - solid | ||
| Schneidenlänge, max. | APMX | 5,3 mm |
| Körperdurchmesser | BD | 9,7 |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | SAC04B0100$$$$ |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN + TiAl |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | B |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 100 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 9,525 |
| Halsdurchmesser | DN | 9,7 |
| Drallwinkel | FHA | 50 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | -18 |
| Rückspanwinkel | GAMP | 4 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WJ30RA |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Kopflänge | LB | 12,4 |
| Funktionslänge | LF | 12,4 |
| Nutzlänge | LU | 12,4 |
| Nachschleifrestmenge | OAL | 23,6 |
| Kraglänge | OHX | 12,4 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 4,6 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 5 |
| Drehzahl, max. | RPMX | 80000 |
| Bildkennung | TSYC | MD025.E-P-R |
| Durchmesserlängenverhältnis | ULDR | 1,302 |
| Masse (Gewicht) | WT | 0,019 |
| Abstand XY-Ebene werkstückseitig | XYWD | -12,4 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 5 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 5 |
| Nach DIN4000-82-1 - Schaftfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 9,525 mm |
| Halsdurchmesser | A5 | 9,7 mm |
| Schneidenlänge, max. | B2 | 5,3 mm |
| Kraglänge | B3 | 12,4 mm |
| Nutzlänge | B4 | 12,4 mm |
| Nachschleifrestmenge | B5 | 23,6 mm |
| Kopflänge | B6 | 12,4 mm |
| Funktionslänge | B71 | 12,4 mm |
| Halslänge | B9 | 12,4 |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | SAC |
| Aufnahmeform, maschinenseitig | C12 | 4 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 100 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 9,25 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,019 kg |
| Seitenspanwinkel | E2 | -18 ° |
| Rückspanwinkel | E3 | 4 ° |
| Eintauchwinkel, max. | E4 | 5 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 5 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 5 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 50 ° |
| Eckenradius | G1 | 4,6 mm |
| G7 | 1,524 | |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WJ30RA |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN + TiAl |
| Normnummer | J1 | PWZ-NORM |
| Identifizierende Bestellnummer | J21 | MD025.9.53E5P152-WJ30RA |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | SAC04B0100$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FNU |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
