VHM-Maschinen-Gewindebohrer 8121006-M10X1
Walter Prototyp
418,00 €
Produktnummer:
WA-5344202
Verfügbar - Mindestbestellmenge: 1 PCE
Kühlnuten am Schaft
Für langspanende Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1 8121006 |
Produktinformationen "VHM-Maschinen-Gewindebohrer 8121006-M10X1"
VHM-Maschinen-Gewindebohrer • Prototex® HSC • Schälanschnitt • ≤2xD • MF/6HX • DIN 371 • geeignet für Durchgangsbohrung • TICN • MF 10x1 • P=1mm

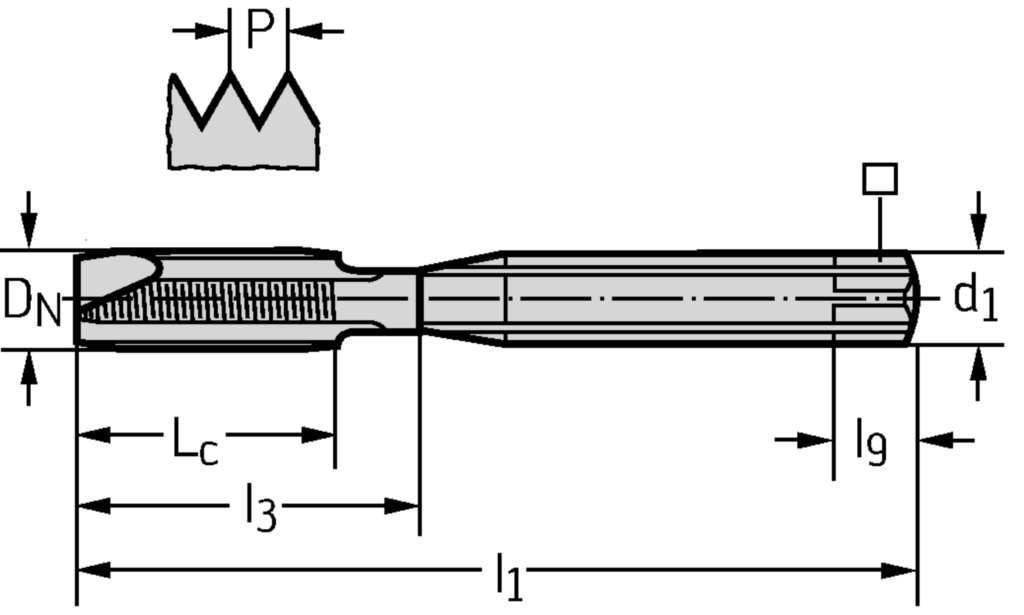

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | 8121006 |
| Spannbreite | Spannbreite | 8 mm |
| Gewindegröße | DN | MF 10x1 |
| Gewindelänge | Lc | 24 mm |
| Anzahl Nuten | N | 4 |
| Gewindesteigung | P | 1 mm |
| Verbindungsdurchmesser | d1 | 10 mm |
| Funktionale Länge | l1 | 90 mm |
| Nutzlänge | l3 | 39 mm |
| Vierkantlänge | l9 | 11 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TAPCCYLG - Cutting tap for cylindrical threads - gun nose | ||
| Werkzeugausführung | BMC | H |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21G1000h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 8 |
| Beschichtung / Oberfläche | COATING | TiCN |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 100 |
| Halsdurchmesser | DN | 8,6 |
| Drallwinkel | FHA | 0 |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 3 |
| Schneidstoffbezeichnung des Herstellers | GRADE | TICN |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 35 |
| Funktionslänge | LF | 90 |
| Schaftlänge | LS | 30 |
| Spannlänge | LSC | 28 |
| Nutzlänge | LU | 39 |
| Anzahl Schneiden | NOF | 4 |
| Nachschleifrestmenge | OAL | 92,02 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 5000 |
| Normnummer | STDNO | DIN 371 |
| Gewindetoleranzklasse | TCTR | 6HX |
| Gewindenenndurchmesser, metrisch | TD | 10 |
| Kegelverhältnis | TG | 0 |
| Schneidrichtung | THDH | R |
| Gewindeart | THFT | MF |
| Gewindelänge | THL | 24 |
| Anzahl Gewindegänge | THSTS | 1 |
| Gewindesteigung | TP | 1 |
| Bildkennung | TSYC | 8121006 |
| Außen-/Innengewinde | TTP | I |
| Werkzeugart | TTPID | 1 |
| Durchmesserlängenverhältnis | ULDR | 2 |
| Masse (Gewicht) | WT | 0,086 |
| Abstand XY-Ebene werkstückseitig | XYWD | -90 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-80-2 - Gewindebohrer mit verstärktem Schaft | ||
| Gewindeart | A1 | MF |
| Gewindenenndurchmesser, metrisch | A21 | 10 mm |
| Gewindebezeichnung, außen | A25 | MF 10x1 |
| Gewindesteigung | A3 | 1 mm |
| Gewindetoleranzklasse | A5 | 6HX |
| Anschnittdurchmesser | A6 | 8,95 mm |
| Halsdurchmesser | A9 | 8,6 mm |
| Gewindelänge | B1 | 24 mm |
| Nutzlänge | B2 | 39 mm |
| Nachschleifrestmenge | B3 | 92,02 mm |
| Anschnittlänge | B4 | 5 mm |
| Spannutenlänge | B8 | 35 mm |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 100 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 10 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 30 mm |
| Anzahl Schneiden | D1 | 4 |
| Drallrichtung | D2 | N |
| Drallwinkel | D3 | 0 ° |
| Masse (Gewicht) | D7 | 0,086 kg |
| Schneidrichtung | F1 | R |
| Werkzeugart | G21 | 1 |
| Anschnittform | G3 | B |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 8 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Schneidstoffbezeichnung des Herstellers | H3 | TICN |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiCN |
| Normnummer | J1 | DIN 371 |
| Identifizierende Bestellnummer | J21 | 8121006-M10X1 |
| Produktbezeichnung | J22 | 867 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21G1000h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGI |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
| Kraglänge | OVERHANG_LENGTH | 64,02 mm |
