VHM-Maschinen-Gewindebohrer TC388-M16-C0-WJ30TU
Walter Prototyp
773,00 €
Produktnummer:
WA-8205991
Verfügbar - Mindestbestellmenge: 1 PCE
Kernloch am oberen Toleranz-Ende bohren

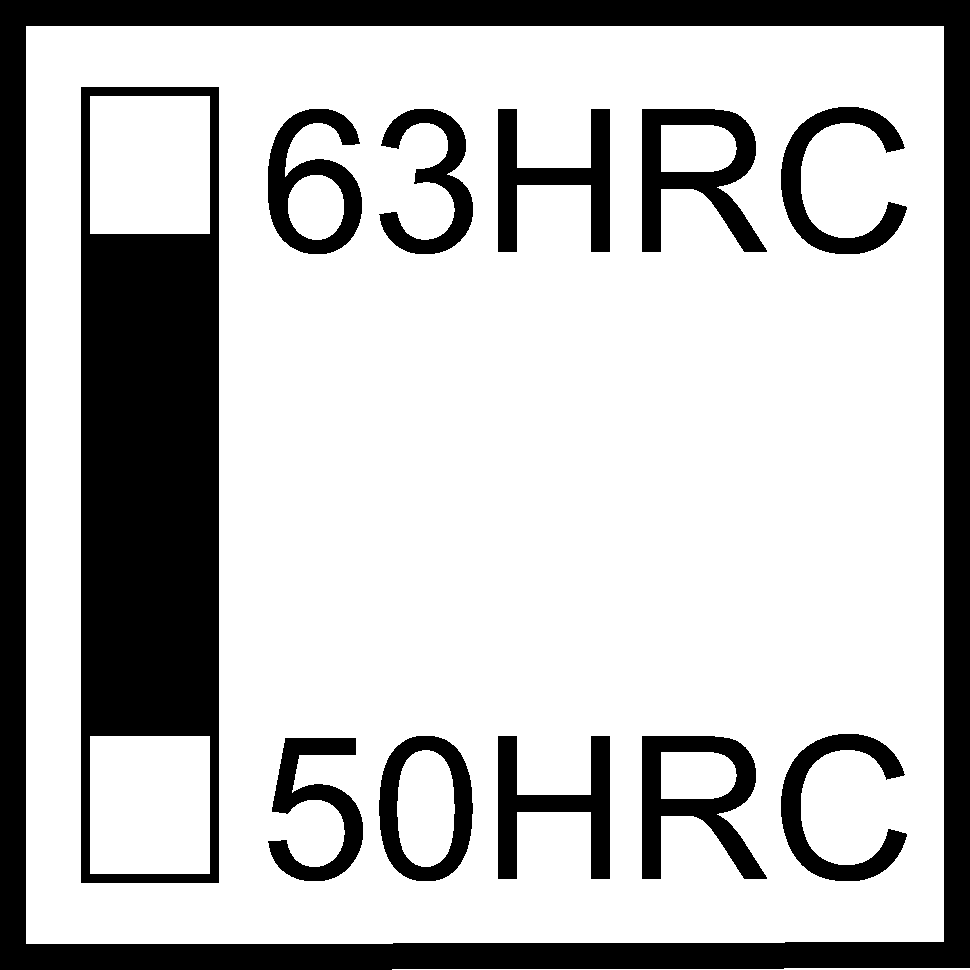

Gewindebohrer für gehärtete Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| TC388 |
Produktinformationen "VHM-Maschinen-Gewindebohrer TC388-M16-C0-WJ30TU"
VHM-Maschinen-Gewindebohrer TC388 • Supreme • kurzer Anschnitt • ≤2xD • M/6HX • ~DIN 371 • gerade Nut 0° • geeignet für Grundloch • geeignet für Durchgangsbohrung • WJ30TU • M 16 • P=2mm

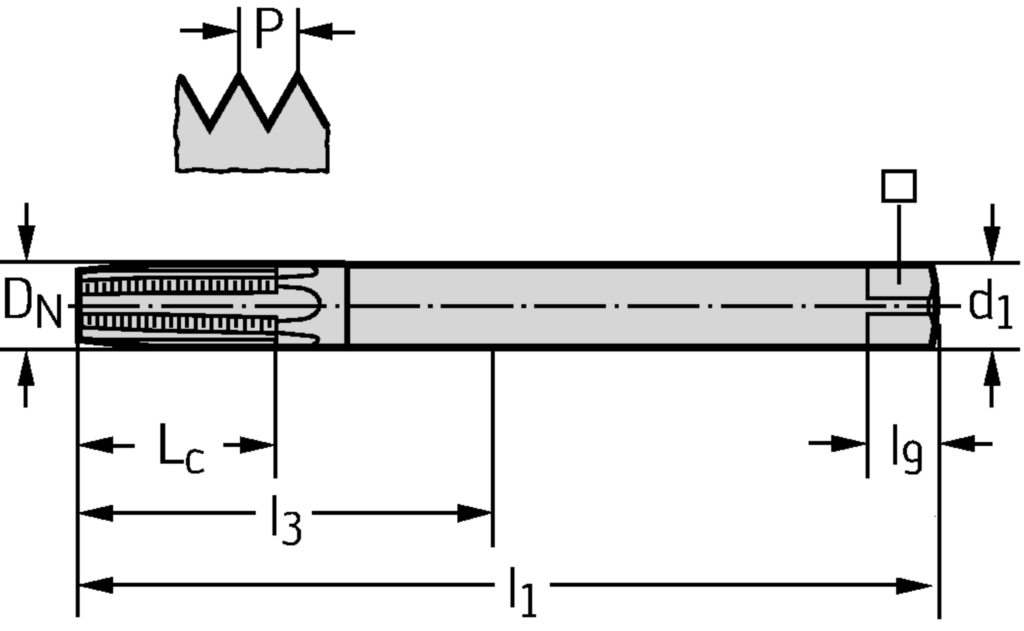

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TC388-M16-C0-WJ30TU |
| Spannbreite | Spannbreite | 12 mm |
| Gewindegröße | DN | M 16 |
| Gewindelänge | Lc | 41 mm |
| Anzahl Nuten | N | 6 |
| Gewindesteigung | P | 2 mm |
| Verbindungsdurchmesser | d1 | 16 mm |
| Funktionale Länge | l1 | 110 mm |
| Nutzlänge | l3 | 65 mm |
| Vierkantlänge | l9 | 15 mm |
