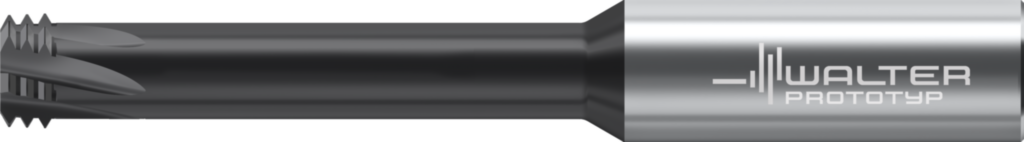

VHM-Orbitalgewindefräser TC630-M16-A5H-WB10TJ
Walter Prototyp
488,00 €
Produktnummer:
WA-8120162
Verfügbar - Mindestbestellmenge: 1 PCE
Universeller Orbitalgewindefräser
Beste Laufruhe dank Walter DeVibe-Technologie
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| TC630 |
Produktinformationen "VHM-Orbitalgewindefräser TC630-M16-A5H-WB10TJ"
VHM-Orbitalgewindefräser TC630 • Supreme • M60 • WB10TJ • ≤4xD • Schaft DIN 6535 HA • Kühlschmierstoffaustritt: axialer konzentrischer Austritt • P=2mm • Dc=13,3mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TC630-M16-A5H-WB10TJ |
| Gewindegröße | DN | M 16 |
| Schneidendurchmesser | Dc | 13,3 mm |
| Schneidenlänge | Lc | 6 mm |
| Gewindesteigung | P | 2 mm |
| Zähnezahl | Z | 6 |
| Verbindungsdurchmesser | d1 | 16 mm |
| Gesamtlänge | l1 | 115 mm |
| Nutzlänge | l3 | 65 mm |
| Maximale Kraglänge | l4 | 70 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILTHGS - Thread mill - solid | ||
| Schneidenlänge, max. | APMX | 6 mm |
| Körperdurchmesser | BD | 10,76 |
| Werkzeugausführung | BMC | H |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G1600h$08 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Beschichtung / Oberfläche | COATING | AlTiN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 160 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 13,3 |
| Halsdurchmesser | DN | 10,76 |
| Drallwinkel | FHA | 15 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 7,5 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WB10TJ |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Grundkörperlänge | LB | 65 |
| Funktionslänge | LF | 115 |
| Schaftlänge | LS | 45 |
| Nutzlänge | LU | 65 |
| Nachschleifrestmenge | OAL | 115 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 80000 |
| Kegelverhältnis | TG | 0 |
| Gewindeart | THFT | M |
| Gewindesteigung | TP | 2 |
| Schneidenprofiltyp | TPT | F |
| Bildkennung | TSYC | TC630-M-A5H |
| Außen-/Innengewinde | TTP | I |
| Masse (Gewicht) | WT | 0,242 |
| Abstand XY-Ebene werkstückseitig | XYWD | -115 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 6 |
| Nach DIN4000-82-10 - Gewindefräser | ||
| Schneidendurchmesser 2 | A2 | 13,3 mm |
| Halsdurchmesser | A5 | 10,76 mm |
| Schneidenlänge, max. | B2 | 6 mm |
| Kraglänge | B3 | 70 mm |
| Nutzlänge | B4 | 65 mm |
| Nachschleifrestmenge | B5 | 115 mm |
| Funktionslänge | B71 | 115 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h8 |
| Schaftlänge | C4 | 45 mm |
| ISO Fräsertyp | D11 | T |
| Gewindeart | D31 | M |
| Gewindesteigung | D32 | 2 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,242 kg |
| Seitenspanwinkel | E2 | 7,5 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 6 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 15 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Schneidstoffbezeichnung des Herstellers | H3 | WB10TJ |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | AlTiN |
| Normnummer | J1 | PWZ-NORM |
| Formbuchstabe Normnummer | J11 | HA |
| Identifizierende Bestellnummer | J21 | TC630-M16-A5H-WB10TJ |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G1600h$08 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FSB |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
