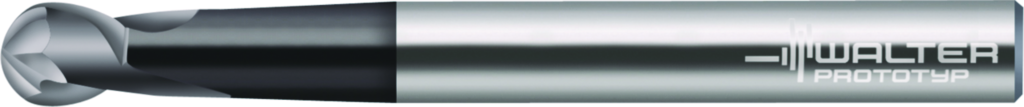

VHM-Radiuskopierfräser AH8016418-5/8
Walter Prototyp
452,00 €
Produktnummer:
WA-5543797
Verfügbar - Mindestbestellmenge: 1 PCE
Lange Reichweite
Typ HSC 30
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1AH8016418 |
Produktinformationen "VHM-Radiuskopierfräser AH8016418-5/8"
VHM-Radiuskopierfräser AH8016418 • Protostar® • Zylinderschaft • TAX • inch • Drallwinkel 30° • Dc=15,88mm • R=7,94mm • Z=4
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AH8016418-5/8 |
| Schneidenlänge | Lc | 0,602 inch |
| Radius | R | 0,313 inch |
| Zähnezahl | Z | 4 |
| Gesamtlänge | l1 | 6 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILBNSS - Ball nose milling cutter with straight side - solid | ||
| Schneidenlänge, max. | APMX | 15,3 mm |
| Körperdurchmesser | BD | 13,275 |
| Werkzeugausführung | BMC | H |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01R6250h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 625 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 15,876 |
| Halsdurchmesser | DN | 13,28 |
| Drallwinkel | FHA | 30 |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 6,5 |
| Rückspanwinkel | GAMP | 1,5 |
| Schneidstoffbezeichnung des Herstellers | GRADE | TAX |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 152,4 |
| Schaftlänge | LS | 90 |
| Nachschleifrestmenge | OAL | 152,4 |
| Kraglänge | OHX | 104 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 7,938 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 15 |
| Drehzahl, max. | RPMX | 15541 |
| Bildkennung | TSYC | AH8016418 |
| Durchmesserlängenverhältnis | ULDR | 3,843 |
| Masse (Gewicht) | WT | 0,404 |
| Abstand XY-Ebene werkstückseitig | XYWD | -152,4 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 4 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 4 |
| Nach DIN4000-82-6 - Rundprofilfräser, konvex (Kugelkopf- und Torusfräser) | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 15,876 mm |
| Halsdurchmesser | A5 | 13,28 mm |
| Schneidenlänge, max. | B2 | 15,3 mm |
| Kraglänge | B3 | 104 mm |
| Nutzlänge | B4 | 61,01 mm |
| Nachschleifrestmenge | B5 | 152,4 mm |
| Kopflänge | B6 | 104 mm |
| Funktionslänge | B71 | 152,4 mm |
| Halslänge | B9 | 58,762 |
| Bildkennung | BLD | 6 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 625 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 15,875 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 90 mm |
| Drehzahl, max. | D6 | 15541 1/min |
| Masse (Gewicht) | D7 | 0,404 kg |
| Seitenspanwinkel | E2 | 6,5 ° |
| Rückspanwinkel | E3 | 1,5 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 4 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 4 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 30 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | TAX |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Normnummer | J1 | LONG |
| Identifizierende Bestellnummer | J21 | AH8016418-5/8 |
| Produktbezeichnung | J22 | 6587 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01R6250h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FFO |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
