VHM-Radiuskopierfräser H8E11118-E25-25
Walter Prototyp
201,00 €
Produktnummer:
WA-5627131
Verfügbar - Mindestbestellmenge: 1 PCE
Typ N 40
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1H8E11118 |
Produktinformationen "VHM-Radiuskopierfräser H8E11118-E25-25"

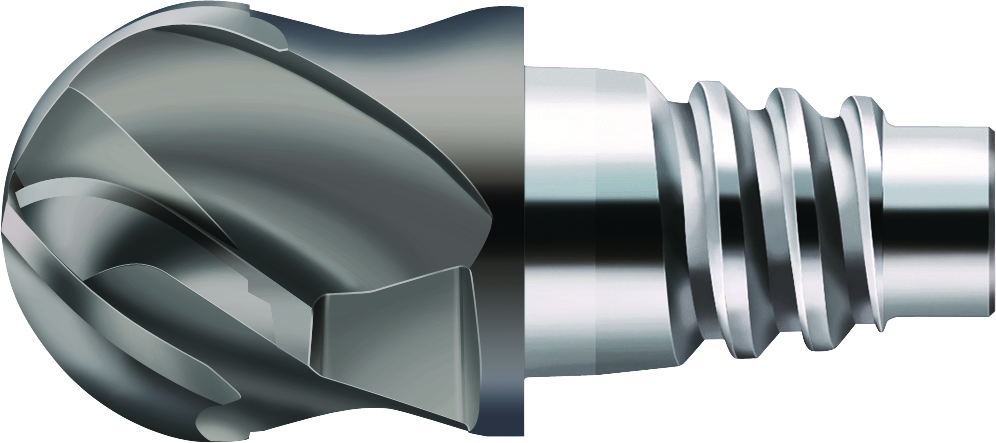

VHM-Radiuskopierfräser H8E11118 • Protostar® • ConeFit • TAX • metrisch • Drallwinkel 40° • Dc=25mm • R=12,5mm • Z=4

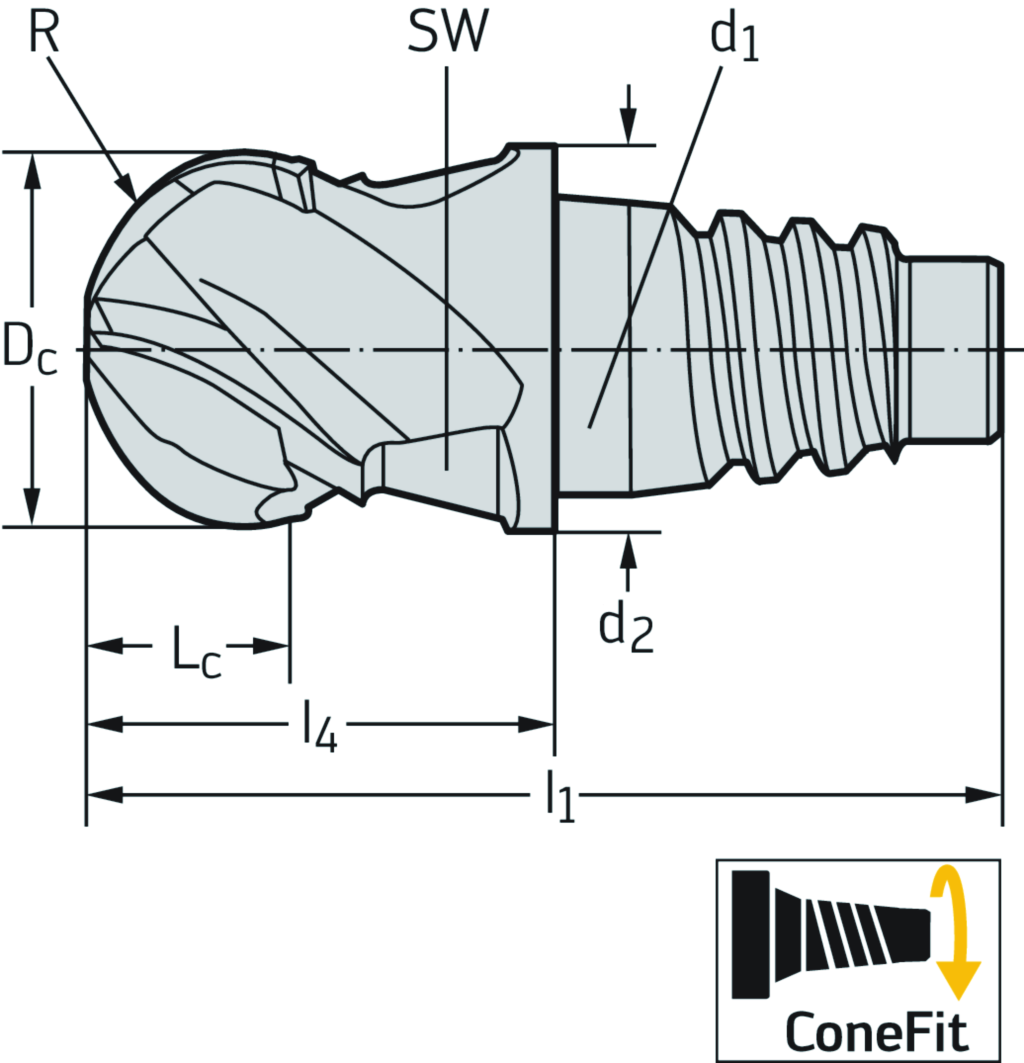

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | H8E11118-E25-25 |
| Schneidendurchmesser | Dc | 25 mm |
| Schneidenlänge | Lc | 13,5 mm |
| Radius | R | 12,5 mm |
| Schlüsselweite | SW | 20 mm |
| Zähnezahl | Z | 4 |
| Verbindungsgrößen-Code | d1 | E25 |
| Körperdurchmesser | d2 | 24,2 mm |
| Gesamtlänge | l1 | 49,6 mm |
| Funktionale Länge | l4 | 25,6 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILBNSS - Ball nose milling cutter with straight side - solid | ||
| Schneidenlänge, max. | APMX | 13,5 mm |
| Körperdurchmesser | BD | 24,2 |
| Werkzeugausführung | BMC | H |
| Trennstellenkodierung Maschinenseitig | CCMS | SAC04A0250$$$$ |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 250 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 25 |
| Halsdurchmesser | DN | 24,2 |
| Drallwinkel | FHA | 40 |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 10,5 |
| Rückspanwinkel | GAMP | 1,5 |
| Schneidstoffbezeichnung des Herstellers | GRADE | TAX |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 25,6 |
| Nachschleifrestmenge | OAL | 49,6 |
| Kraglänge | OHX | 25,6 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 12,5 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 15 |
| Drehzahl, max. | RPMX | 471978 |
| Bildkennung | TSYC | H8E11118 |
| Durchmesserlängenverhältnis | ULDR | 1,024 |
| Masse (Gewicht) | WT | 0,164 |
| Abstand XY-Ebene werkstückseitig | XYWD | -25,6 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 4 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 4 |
| Nach DIN4000-82-6 - Rundprofilfräser, konvex (Kugelkopf- und Torusfräser) | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 25 mm |
| Halsdurchmesser | A5 | 24,2 mm |
| Schneidenlänge, max. | B2 | 13,5 mm |
| Kraglänge | B3 | 25,6 mm |
| Nutzlänge | B4 | 25,6 mm |
| Nachschleifrestmenge | B5 | 49,6 mm |
| Kopflänge | B6 | 25,6 mm |
| Funktionslänge | B71 | 25,6 mm |
| Halslänge | B9 | 25,6 |
| Bildkennung | BLD | 6 |
| Aufnahmetyp, maschinenseitig | C11 | SAC |
| Aufnahmeform, maschinenseitig | C12 | 4 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 250 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 24,2 mm |
| Drehzahl, max. | D6 | 471978 1/min |
| Masse (Gewicht) | D7 | 0,164 kg |
| Seitenspanwinkel | E2 | 10,5 ° |
| Rückspanwinkel | E3 | 1,5 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 4 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 4 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 40 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | TAX |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Normnummer | J1 | PWZ-NORM |
| Identifizierende Bestellnummer | J21 | H8E11118-E25-25 |
| Produktbezeichnung | J22 | 6072 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | SAC04A0250$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FFO |
| Kraglänge | LPR | 25,6 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
| Nachschleifrestmenge | OAL | 49,6 mm |
