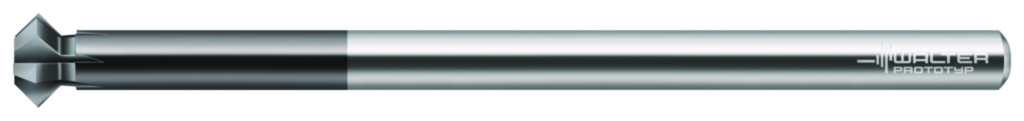

VHM-Vor- und Rückwärts-Entgrater H3053918-8
Walter Prototyp
148,00 €
Produktnummer:
WA-5082338
Verfügbar - Mindestbestellmenge: 1 PCE
Lange Reichweite
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1H3053918 |
Produktinformationen "VHM-Vor- und Rückwärts-Entgrater H3053918-8"
VHM-Vor- und Rückwärts-Entgrater • Protostar® • metrisch • Schaft DIN 6535 HA • Dc=5,9mm • Da=6mm • Z=4
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | H3053918-8 |
| Schneidendurchmesser | Da | 8 mm |
| Zähnezahl | Z | 4 |
| Aufnahme-Durchmesser | d1 | 6 mm |
| Gesamtlänge | l1 | 100 mm |
| Funktionale Länge | l4 | 64 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILCFBS - Chamfer mill - front and back cutting - solid | ||
| Schneidenlänge, max. | APMX | 1 mm |
| Eckenfasenlänge | BCH | 0 |
| Körperdurchmesser | BD | 6 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01F6000h$06 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 6 |
| Schneidendurchmesser 2 | DCX | 8 |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 45 |
| Funktionslänge | LF | 98 |
| Nachschleifrestmenge | OAL | 100 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | H3053918 |
| Masse (Gewicht) | WT | 0,05 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 4 |
| Nach DIN4000-82-14 - Vorwärts-/Rückwärtsentgratfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 6 mm |
| Schneidendurchmesser 2 | A2 | 8 mm |
| Schneidenlänge, max. | B2 | 1 mm |
| Schneidenlänge, max. 2 | B21 | 1 |
| Schneidenlänge, max. 2 | B21 | 1 |
| Kraglänge | B3 | 64 mm |
| Nutzlänge | B4 | 2 mm |
| Nachschleifrestmenge | B5 | 100 mm |
| Funktionslänge | B71 | 98 mm |
| Bildkennung | BLD | 14 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 60 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 6 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 36 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,05 kg |
| Seitenspanwinkel | E2 | 3,5 ° |
| Rückspanwinkel | E3 | 0 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 4 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 4 |
| Drallrichtung | F3 | N |
| Drallwinkel | F4 | 0 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | TAX |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Normnummer | J1 | P-NORM L |
| Formbuchstabe Normnummer | J11 | HA |
| Identifizierende Bestellnummer | J21 | H3053918-8 |
| Produktbezeichnung | J22 | 915 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01F6000h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPR |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
