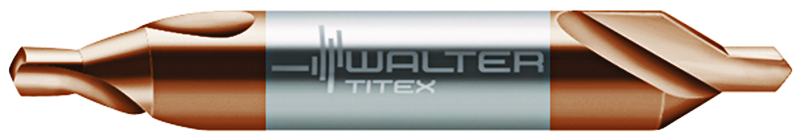

VHM-Zentrierbohrer K1161XPL-6.3
Walter Titex
200,00 €
Produktnummer:
WA-6250951
Verfügbar - Mindestbestellmenge: 1 PCE
Für gerade Laufflächen nach DIN 332 A
Form A
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| K1161XPL |
Produktinformationen "VHM-Zentrierbohrer K1161XPL-6.3"
VHM-Zentrierbohrer K1161XPL • DIN 333-A • Zylinderschaft • Form A • Eingeschlossener Stufenwinkel 60° • Dc=16mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | K1161XPL-6.3 |
| Schneidendurchmesser | Dc | 6,3 mm |
| Aufnahme-Durchmesser | d1 | 16 mm |
| Gesamtlänge | l1 | 71 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLCTRSA - Center drill - solid - Form A DIN/ISO | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G1600h$09 |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 69,11 |
| Nutzlänge | LU | 17 |
| Nachschleifrestmenge | OAL | 71 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 1,819 |
| Rotationswinkel rho | RHO | 0 |
| Winkel Stufe | STA | 60 |
| Normnummer | STDNO | DIN 333-A |
| Bildkennung | TSYC | K1161XPL |
| Masse (Gewicht) | WT | 0,111 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 2 |
| Nach DIN4000-81-7 - Zentrierbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 6,3 mm |
| Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe | A21 | 16 mm |
| Nutzlänge | B4 | 17 mm |
| Nachschleifrestmenge | B5 | 71 mm |
| Spannutenlänge | B6 | 32 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 1,819 mm |
| Funktionslänge | B71 | 69,11 mm |
| Bildkennung | BLD | 7 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 48 mm |
| Anzahl Schneiden | D1 | 2 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 10 ° |
| Drehzahl, max. | D6 | 4500 1/min |
| Masse (Gewicht) | D7 | 0,111 kg |
| Winkel, erste Stufe | E1 | 120 ° |
| Winkel, letzte Stufe | E2 | 60 ° |
| Schneidrichtung | F1 | R |
| Zentrierbohrerform | F3 | A |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | XPL |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | AlCrN |
| Normnummer | J1 | DIN 333-A |
| Identifizierende Bestellnummer | J21 | K1161XPL-6.3 |
| Produktbezeichnung | J22 | 918 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G1600h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
