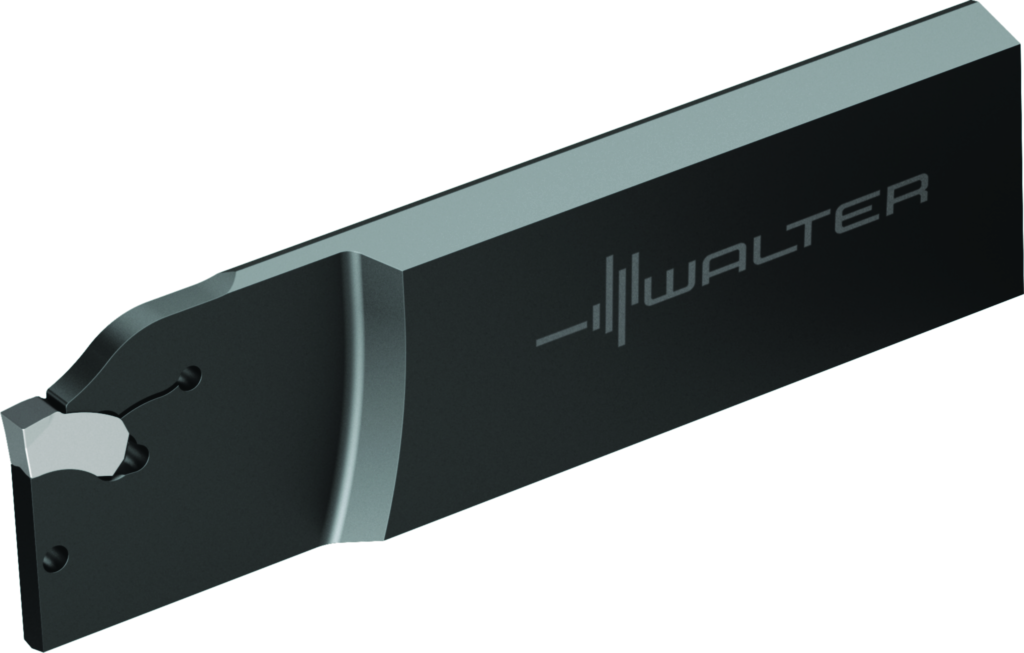

Verstärkte Stechklinge G2042.26L-1.5T20SX
Walter
183,00 €
Produktnummer:
WA-6408749
Verfügbar - Mindestbestellmenge: 1 PCE
Selbstklemmung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| ED300 |
Produktinformationen "Verstärkte Stechklinge G2042.26L-1.5T20SX"
Verstärkte Stechklinge G2042...R/L • metrisch • links • SX00

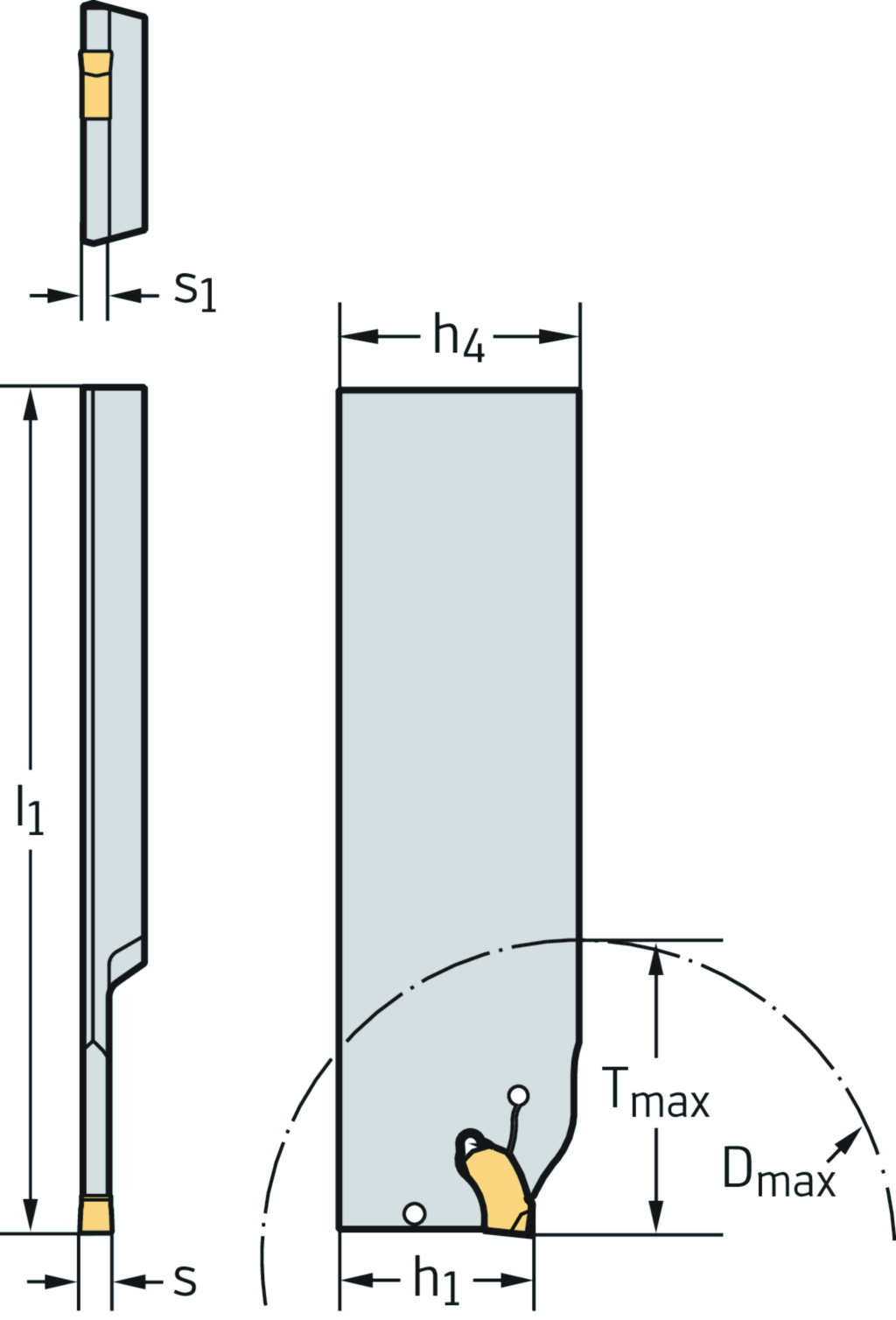

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G2042.26L-1.5T20SX |
| Mögliche Wendeschneidplatten | Type | SX-1E1 |
| Maximaler Stechdurchmesser | Dmax | 52 mm |
| Maximale Schnitttiefe | Tmax | 20 mm |
| Spitzenhöhe | h1 | 21 mm |
| Schafthöhe | h4 | 26 mm |
| Gesamtlänge | l1 | 110 mm |
| Schneidplattenbreite | s | 1.5 |
| Körperbreite | s1 | 1,2 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTGTI - Cartridge for turning - indexable | ||
| Masse (Gewicht) | WT | 0,141 kg |
| Nach DIN4000-175-4 - Einstechkassette, prismatische Bauform | ||
| Stechbreite, Nennmaß | A18 | 1,5 mm |
| Funktionslänge | A3 | 110 mm |
| Funktionshöhe | A4 | 0 mm |
| Schnitttiefe max. | A8 | 20 mm |
| Nachschleifrestmenge | B5 | 110 mm |
| Bildkennung | BLD | 4 |
| Aufnahmetyp, maschinenseitig | C11 | PMW |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 026L |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | $$$$ |
| Schafthöhe | C4 | 26 mm |
| Schaftbreite | C8 | 8 mm |
| Masse (Gewicht) | D7 | 0,141 kg |
| Einstellwinkel | E1 | 90 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | L |
| Befestigungsart Schneidplatte | F5 | C |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G2042.26L-1.5T20SX |
| Produktbezeichnung | J22 | 773 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$SX001500******* |
| Trennstellenkodierung Maschinenseitig | J6 | PMW01C026L$$00 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEA |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
