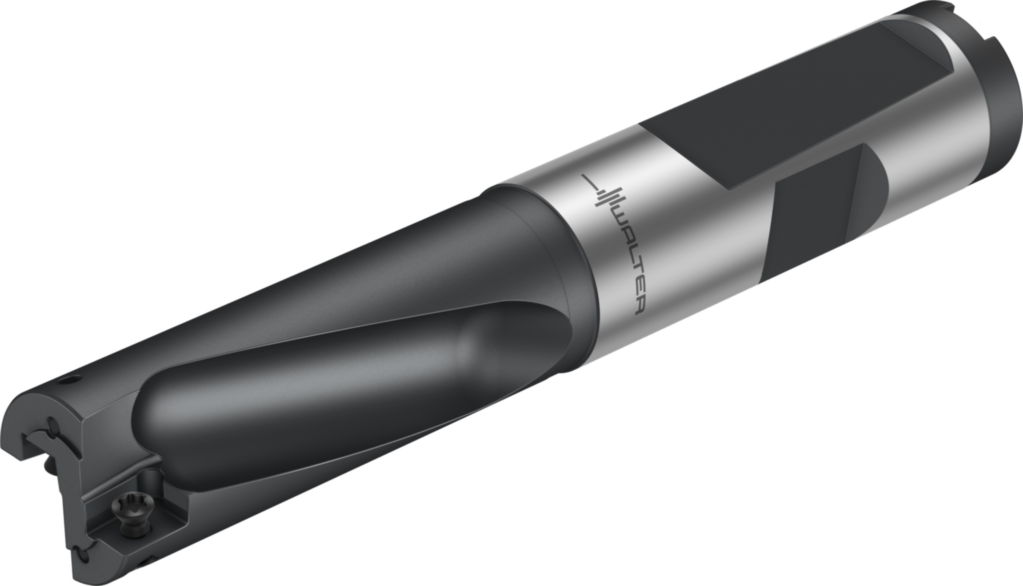

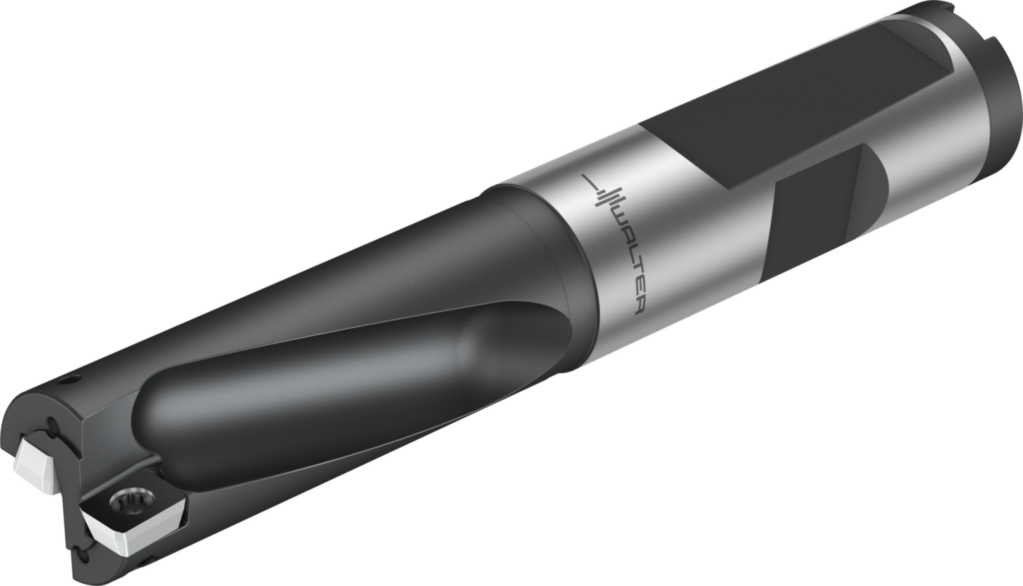

Vollbohrer B3212.DF.18,0.Z01.36R

Produktinformationen "Vollbohrer B3212.DF.18,0.Z01.36R"

Vollbohrer B3212 • 2xD • DIN 6535 HE/HB • metrisch • Dc=18mm
Maßzeichnung W_DI_B3212-DF_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung B3212.DF.18,0.Z01.36R
Mögliche Wendeschneidplatten – stirnseitig Type LCMX06T204- ..
Mögliche Wendeschneidplatten – umfangseitig Type LCMX06T204- ..
Gewicht Gewicht 0,13 kg
Anzahl Wendeschneidplatten – stirnseitig Anz WSP 1 EA
Anzahl Wendeschneidplatten – umfangseitig Anz WSP 1 EA
Schneidendurchmesser Dc 18 mm
Schneidenlänge Lc 36 mm
Verbindungsdurchmesser d1 16 mm
Maximale Auskraglänge l4 52 mm
Einspannlänge l5 48 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point
Einstellmaß, min ADJLN -0,1 mm
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL18G1600h$06
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Aufnahmegröße, maschinenseitig CZCMS 160
Drallwinkel FHA 0
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Orthogonalspanwinkel GAMO 4
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Einstellwinkel KAPR 88
Neigungswinkel LAMS 0
Funktionslänge LF 51,1
Schaftlänge LS 48
Spannlänge LSC 48
Nutzlänge LU 36
Anzahl Nutzungsmöglichkeiten NOI 60
Nachschleifrestmenge OAL 101
Kraglänge OHX 52
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 0,9
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 18700
Schneidplattenformcode SC L
Normnummer STDNO -
Bildkennung TSYC B3212-DF
Durchmesserlängenverhältnis ULDR 2
Masse (Gewicht) WT 0,128
Abstand XY-Ebene werkstückseitig XYWD -51,1
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-1 - Vollbohrer
Schneidendurchmesser (min.), erste Stufe A11 18 mm
Schneidendurchmesser (max.), erste Stufe A12 18 mm
Kraglänge B3 52 mm
Nutzlänge B4 36 mm
Nachschleifrestmenge B5 101 mm
Spannutenlänge B6 49 mm
Abstand Schneidenecke zu Schneidenspitze B7 0,9 mm
Funktionslänge B71 51,1 mm
Bildkennung BLD 1
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 18
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 160
Aufnahmedurchmesser, maschinenseitig C3 16 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 48 mm
Anzahl wirksamer Schneiden, erste Stufe D11 1
Drehzahl, max. D6 18700 1/min
Masse (Gewicht) D7 0,128 kg
Winkel, erste Stufe E1 176 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 0 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 S
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 3
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 B3212.DF.18,0.Z01.36R
Produktbezeichnung J22 921
Firmenkennung J3 W
Trennstellenkodierung Schneidplatte J41 WR$$BC06T2**3R*****
Bezeichnung Schneidplatte, Pos. A J42 LCMX06T204-B57
Trennstellenkodierung Schneidplatte J44 WR$$BC06T2**3R*****
Bezeichnung Schneidplatte J45 LCMX06T204-B57
Trennstellenkodierung Schneidplatte J51 WR$$BC06T2**3R*****
Bezeichnung Schneidplatte, Außenschneide, 1. Stufe J52 LCMX06T204-B57
Trennstellenkodierung Maschinenseitig J6 ZYL18G1600h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Kraglänge LPR 52 mm
Normnummer Sachmerkmal NSM DIN4000-86
Nachschleifrestmenge OAL 101 mm
