Vollbohrer B3212.F.050.Z01.100R

Produktinformationen "Vollbohrer B3212.F.050.Z01.100R"

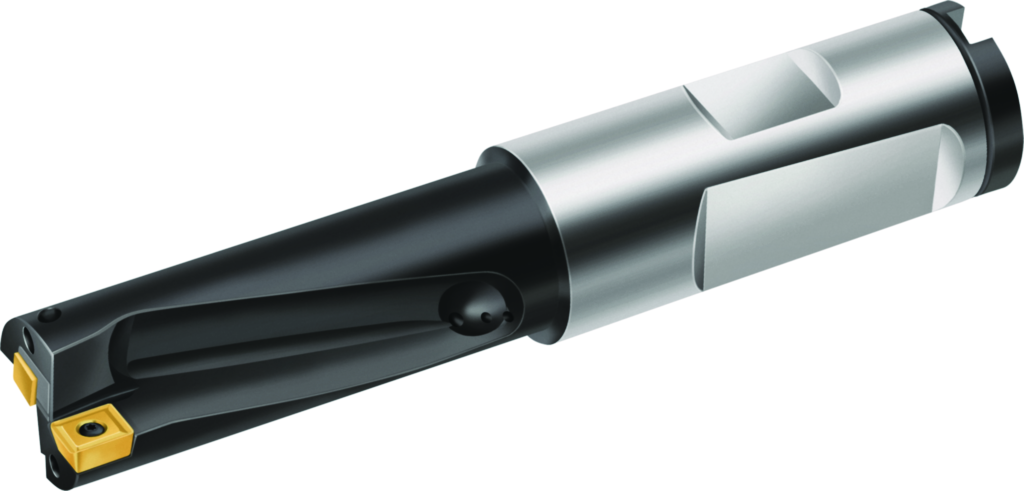

Vollbohrer B3212 • 2xD • Zylinderschaft mit Fläche • metrisch • Dc=50mm
Maßzeichnung W_DI_B3212-DF_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung B3212.F.050.Z01.100R
Mögliche Wendeschneidplatten – stirnseitig Type P284 . S-6N- ..
Mögliche Wendeschneidplatten – umfangseitig Type P284 . S-6N- ..
Gewicht Gewicht 1,85 kg
Anzahl Wendeschneidplatten – stirnseitig Anz WSP 1 EA
Anzahl Wendeschneidplatten – umfangseitig Anz WSP 1 EA
Schneidendurchmesser Dc 50 mm
Schneidenlänge Lc 100 mm
Verbindungsdurchmesser d1 40 mm
Maximale Auskraglänge l4 140 mm
Einspannlänge l5 70 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point
Einstellmaß, min ADJLN 0 mm
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL11G4000h$06
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Aufnahmegröße, maschinenseitig CZCMS 400
Drallwinkel FHA 0
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Einstellwinkel KAPR 88
Neigungswinkel LAMS 0
Funktionslänge LF 138,7
Schaftlänge LS 70
Spannlänge LSC 70
Nutzlänge LU 100
Nachschleifrestmenge OAL 210
Kraglänge OHX 140
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 1,3
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 999999
Normnummer STDNO -
Bildkennung TSYC B3212-F
Durchmesserlängenverhältnis ULDR 2
Masse (Gewicht) WT 1,854
Abstand XY-Ebene werkstückseitig XYWD -138,7
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-1 - Vollbohrer
Schneidendurchmesser (min.), erste Stufe A11 50 mm
Schneidendurchmesser (max.), erste Stufe A12 50 mm
Kraglänge B3 140 mm
Nutzlänge B4 100 mm
Nachschleifrestmenge B5 210 mm
Spannutenlänge B6 130 mm
Abstand Schneidenecke zu Schneidenspitze B7 1,3 mm
Funktionslänge B71 138,7 mm
Bildkennung BLD 1
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 400
Aufnahmedurchmesser, maschinenseitig C3 40 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 70 mm
Anzahl wirksamer Schneiden, erste Stufe D11 1
Drehzahl, max. D6 999999 1/min
Masse (Gewicht) D7 1,854 kg
Winkel, erste Stufe E1 176 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 0 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 S
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 3
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 B3212.F.050.Z01.100R
Produktbezeichnung J22 921
Firmenkennung J3 W
Trennstellenkodierung Schneidplatte J41 WR$$P28406**3R*****
Bezeichnung Schneidplatte, Pos. A J42 P28467-6
Trennstellenkodierung Schneidplatte J44 WR$$P28406**3R*****
Bezeichnung Schneidplatte J45 P28467-6
Trennstellenkodierung Schneidplatte J51 WR$$P28406**3R*****
Bezeichnung Schneidplatte, Außenschneide, 1. Stufe J52 P28467-6
Trennstellenkodierung Maschinenseitig J6 ZYL11G4000h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Kraglänge LPR 140 mm
Normnummer Sachmerkmal NSM DIN4000-86
Nachschleifrestmenge OAL 210 mm
