Vollbohrer B3212.U3F.0099.Z01.20R

Produktinformationen "Vollbohrer B3212.U3F.0099.Z01.20R"

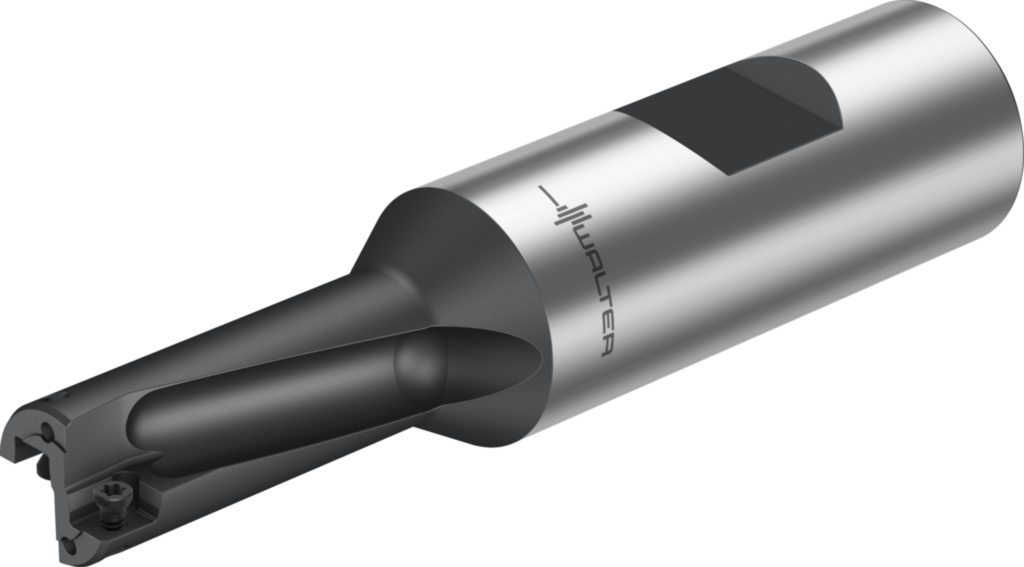

Vollbohrer B3212 • 2xD • Zylinderschaft mit Fläche • inch • Dc=9,9mm
Maßzeichnung W_DI_B3212-U3F_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung B3212.U3F.0099.Z01.20R
Mögliche Wendeschneidplatten – stirnseitig Type LCMX050203- ..
Mögliche Wendeschneidplatten – umfangseitig Type LCMX050203- ..
Gewicht Gewicht 0,284 lbs
Anzahl Wendeschneidplatten – stirnseitig Anz WSP 1
Anzahl Wendeschneidplatten – umfangseitig Anz WSP 1
Schneidendurchmesser Dc 0,391 inch
Schneidenlänge Lc 0,782 inch
Verbindungsdurchmesser d1 0,75 inch
Maximale Auskraglänge l4 1,229 inch
Einspannlänge l5 1,969 inch

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point
Einstellmaß, min ADJLN 0 mm
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL11R7500h$06
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB N
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS R
Aufnahmegröße, maschinenseitig CZCMS 750
Drallwinkel FHA 0
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Orthogonalspanwinkel GAMO 4
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Einstellwinkel KAPR 88
Neigungswinkel LAMS 0
Funktionslänge LF 30,57
Schaftlänge LS 50
Spannlänge LSC 50
Nutzlänge LU 19,86
Anzahl Nutzungsmöglichkeiten NOI 50
Nachschleifrestmenge OAL 80,44
Kraglänge OHX 31,22
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 0,65
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 22200
Schneidplattenformcode SC L
Normnummer STDNO -
Bildkennung TSYC B3212-UDF
Durchmesserlängenverhältnis ULDR 2
Masse (Gewicht) WT 0,129
Abstand XY-Ebene werkstückseitig XYWD -30,57
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-1 - Vollbohrer
Schneidendurchmesser (min.), erste Stufe A11 9,93 mm
Schneidendurchmesser (max.), erste Stufe A12 9,93 mm
Kraglänge B3 31,22 mm
Nutzlänge B4 19,86 mm
Nachschleifrestmenge B5 80,44 mm
Spannutenlänge B6 30 mm
Abstand Schneidenecke zu Schneidenspitze B7 0,65 mm
Funktionslänge B71 30,57 mm
Bildkennung BLD 1
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 3
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 750
Aufnahmedurchmesser, maschinenseitig C3 19,05 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 50 mm
Anzahl wirksamer Schneiden, erste Stufe D11 1
Drehzahl, max. D6 22200 1/min
Masse (Gewicht) D7 0,129 kg
Winkel, erste Stufe E1 176 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 0 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 S
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 3
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 B3212.U3F.0099.Z01.20R
Firmenkennung J3 W
Trennstellenkodierung Schneidplatte J41 WR$$BC0502**3R*****
Bezeichnung Schneidplatte, Pos. A J42 LCMX050203-B57
Trennstellenkodierung Schneidplatte J51 WR$$BC0502**3R*****
Trennstellenkodierung Maschinenseitig J6 ZYL11R7500h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Kraglänge LPR 31,22 mm
Normnummer Sachmerkmal NSM DIN4000-86
Nachschleifrestmenge OAL 80,44 mm
