Vollbohrer B3212.U3F.0155.Z01.31R
Walter
403,00 €
Produktnummer:
WA-5027538
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B3212 |
Produktinformationen "Vollbohrer B3212.U3F.0155.Z01.31R"

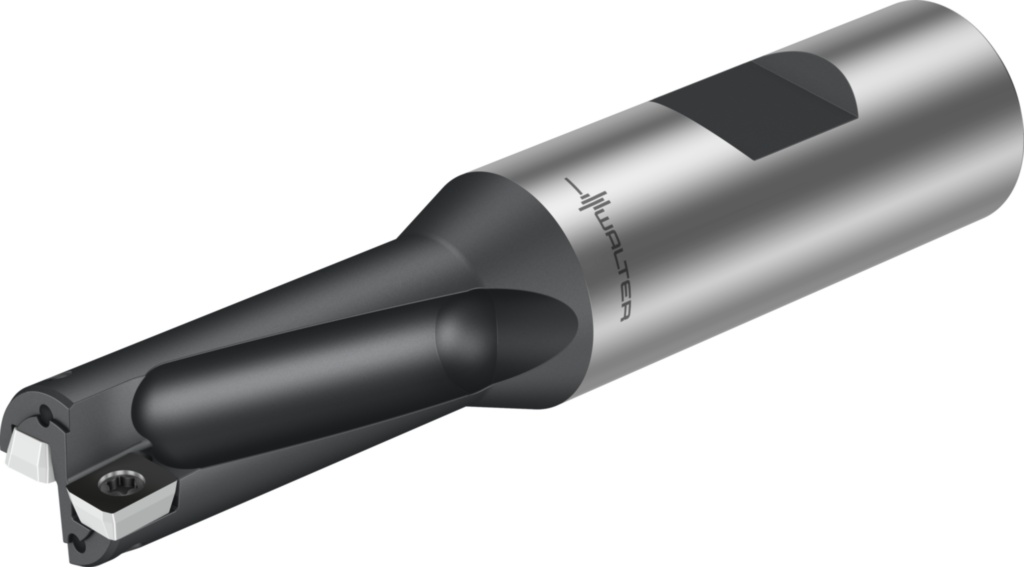

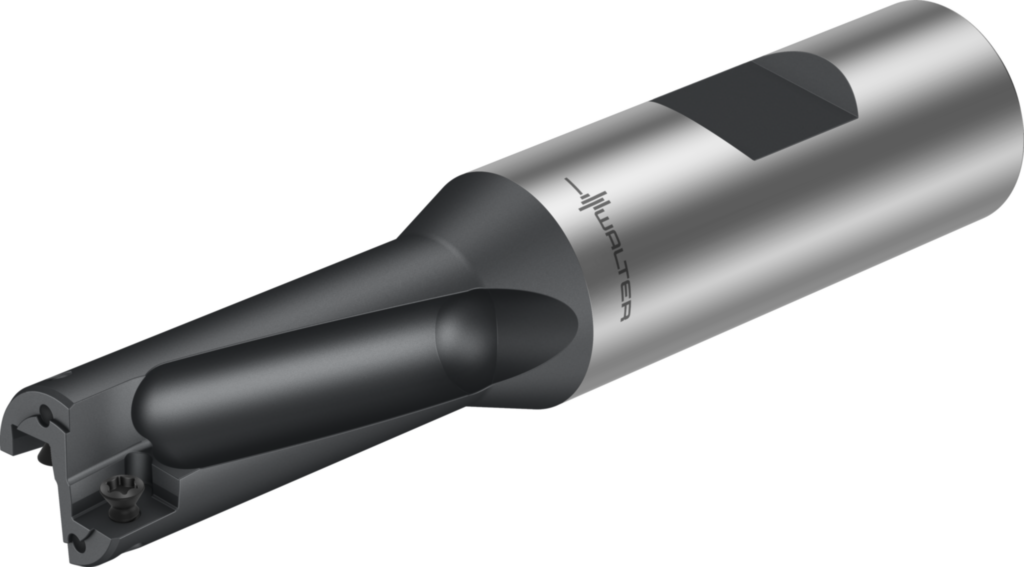

Vollbohrer B3212 • 2xD • Zylinderschaft mit Fläche • inch • Dc=15,5mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B3212.U3F.0155.Z01.31R |
| Mögliche Wendeschneidplatten – stirnseitig | Type | LCMX06T204- .. |
| Mögliche Wendeschneidplatten – umfangseitig | Type | LCMX06T204- .. |
| Gewicht | Gewicht | 0,337 lbs |
| Anzahl Wendeschneidplatten – stirnseitig | Anz WSP | 1 EA |
| Anzahl Wendeschneidplatten – umfangseitig | Anz WSP | 1 EA |

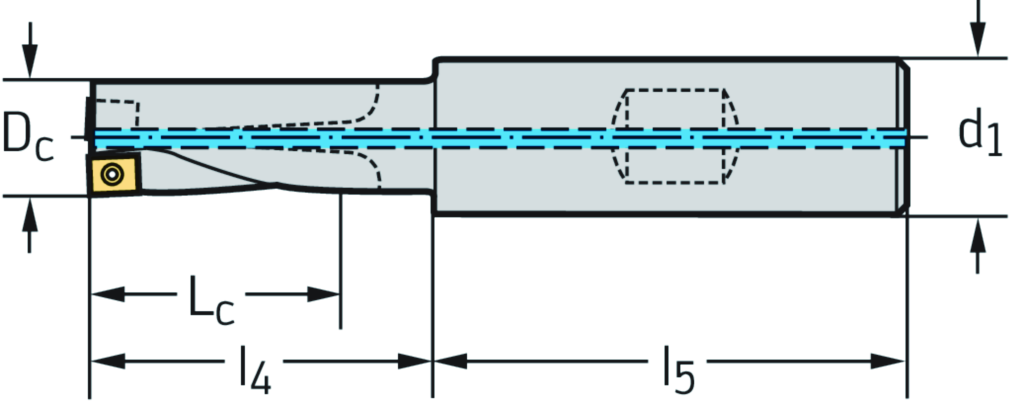

| Schneidendurchmesser | Dc | 0,609 inch |
| Schneidenlänge | Lc | 1,218 inch |
| Verbindungsdurchmesser | d1 | 0,75 inch |
| Maximale Auskraglänge | l4 | 1,914 inch |
| Einspannlänge | l5 | 1,969 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point | ||
| Einstellmaß, min | ADJLN | 0 mm |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL11R7500h$06 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Aufnahmegröße, maschinenseitig | CZCMS | 750 |
| Drallwinkel | FHA | 0 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 4 |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 87,9 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 47,716 |
| Schaftlänge | LS | 50 |
| Spannlänge | LSC | 50 |
| Nutzlänge | LU | 30,94 |
| Anzahl Nutzungsmöglichkeiten | NOI | 60 |
| Nachschleifrestmenge | OAL | 97,841 |
| Kraglänge | OHX | 48,616 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 0,9 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 19900 |
| Schneidplattenformcode | SC | L |
| Normnummer | STDNO | - |
| Bildkennung | TSYC | B3212-UDF |
| Durchmesserlängenverhältnis | ULDR | 200000000000000 |
| Masse (Gewicht) | WT | 0,153 |
| Abstand XY-Ebene werkstückseitig | XYWD | -47,716 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-86-1 - Vollbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 15,47 mm |
| Kraglänge | B3 | 48,616 mm |
| Nutzlänge | B4 | 30,94 mm |
| Nachschleifrestmenge | B5 | 97,841 mm |
| Spannutenlänge | B6 | 41 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 0,9 mm |
| Funktionslänge | B71 | 47,716 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 11 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 750 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 19,05 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 50 mm |
| Anzahl wirksamer Schneiden, erste Stufe | D11 | 1 |
| Drehzahl, max. | D6 | 19900 1/min |
| Masse (Gewicht) | D7 | 0,153 kg |
| Winkel, erste Stufe | E1 | 175,8 ° |
| Schneidrichtung | F1 | R |
| Drallwinkel | Flute_Helix | 0 ° |
| Drallrichtung | Flute_Helix_Direction | R |
| Befestigungsart Schneidplatte, 1. Stufe | G11 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | B3212.U3F.0155.Z01.31R |
| Firmenkennung | J3 | W |
| J41 | WR$$BC06T2**3R***** | |
| Bezeichnung Schneidplatte, Pos. A | J42 | LCMX06T204-B57 |
| J51 | WR$$BC06T2**3R***** | |
| J6 | ZYL11R7500h$06 | |
| Datenträger | J7 | 0 |
| J8 | BVB | |
| Kraglänge | LPR | 48,616 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-86 |
| Nachschleifrestmenge | OAL | 97,841 mm |
