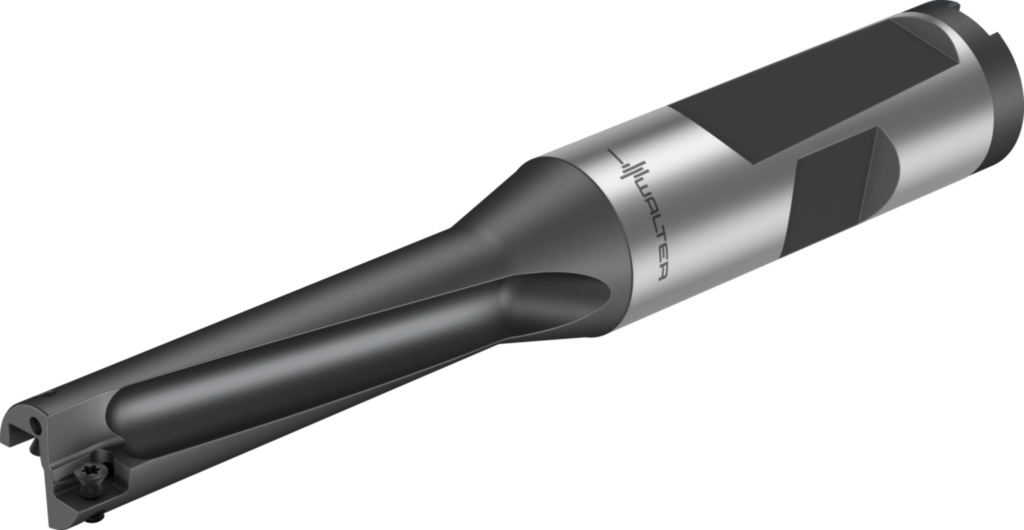

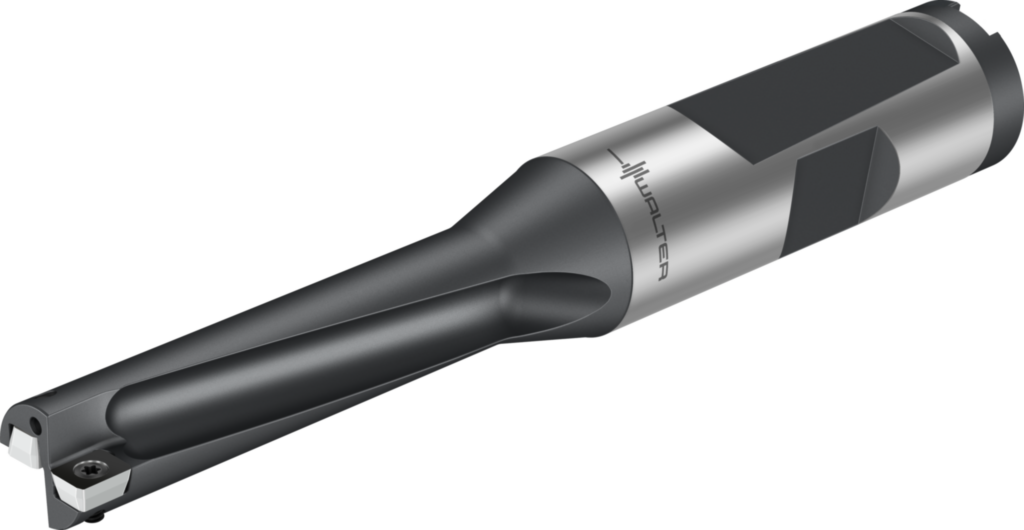

Vollbohrer B3214.DF.13,0.Z01.52R
Walter
466,00 €
Produktnummer:
WA-5015681
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B3214 |
Produktinformationen "Vollbohrer B3214.DF.13,0.Z01.52R"
Vollbohrer B3214 • 4xD • DIN 6535 HE/HB • metrisch • Dc=13mm

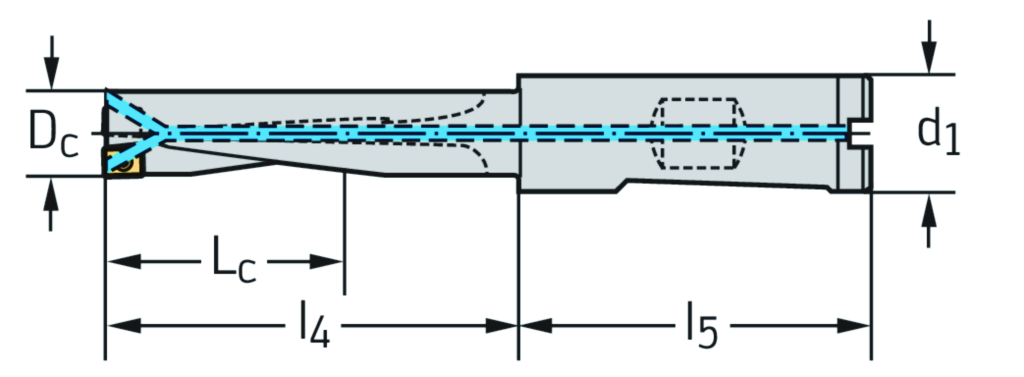

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B3214.DF.13,0.Z01.52R |
| Mögliche Wendeschneidplatten – stirnseitig | Type | LCMX050203- .. |
| Mögliche Wendeschneidplatten – umfangseitig | Type | LCMX050203- .. |
| Gewicht | Gewicht | 0,11 kg |
| Anzahl Wendeschneidplatten – stirnseitig | Anz WSP | 1 EA |
| Anzahl Wendeschneidplatten – umfangseitig | Anz WSP | 1 EA |
| Schneidendurchmesser | Dc | 13 mm |
| Schneidenlänge | Lc | 52 mm |
| Verbindungsdurchmesser | d1 | 16 mm |
| Maximale Auskraglänge | l4 | 65 mm |
| Einspannlänge | l5 | 48 mm |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point | ||
| Einstellmaß, min | ADJLN | -0,1 mm |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL18G1600h$06 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Aufnahmegröße, maschinenseitig | CZCMS | 160 |
| Drallwinkel | FHA | 0 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 4 |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 84,9 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 64,35 |
| Schaftlänge | LS | 48 |
| Spannlänge | LSC | 48 |
| Nutzlänge | LU | 52 |
| Anzahl Nutzungsmöglichkeiten | NOI | 50 |
| Nachschleifrestmenge | OAL | 114 |
| Kraglänge | OHX | 65 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 0,65 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 21600 |
| Schneidplattenformcode | SC | L |
| Normnummer | STDNO | - |
| Bildkennung | TSYC | B3214-DF |
| Durchmesserlängenverhältnis | ULDR | 400000000000000 |
| Masse (Gewicht) | WT | 0,113 |
| Abstand XY-Ebene werkstückseitig | XYWD | -64,35 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-86-1 - Vollbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 13 mm |
| Kraglänge | B3 | 65 mm |
| Nutzlänge | B4 | 52 mm |
| Nachschleifrestmenge | B5 | 114 mm |
| Spannutenlänge | B6 | 63 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 0,65 mm |
| Funktionslänge | B71 | 64,35 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 18 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 48 mm |
| Anzahl wirksamer Schneiden, erste Stufe | D11 | 1 |
| Drehzahl, max. | D6 | 21600 1/min |
| Masse (Gewicht) | D7 | 0,113 kg |
| Winkel, erste Stufe | E1 | 169,8 ° |
| Schneidrichtung | F1 | R |
| Drallwinkel | Flute_Helix | 0 ° |
| Drallrichtung | Flute_Helix_Direction | R |
| Befestigungsart Schneidplatte, 1. Stufe | G11 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | B3214.DF.13,0.Z01.52R |
| Firmenkennung | J3 | W |
| J41 | WR$$BC0502**3R***** | |
| Bezeichnung Schneidplatte, Pos. A | J42 | LCMX050203-B57 |
| J51 | WR$$BC0502**3R***** | |
| Bezeichnung Schneidplatte, Außenschneide, 1. Stufe | J52 | LCMX050203-B57 |
| J6 | ZYL18G1600h$06 | |
| Datenträger | J7 | 0 |
| J8 | BVB | |
| Kraglänge | LPR | 65 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-86 |
| Nachschleifrestmenge | OAL | 114 mm |
