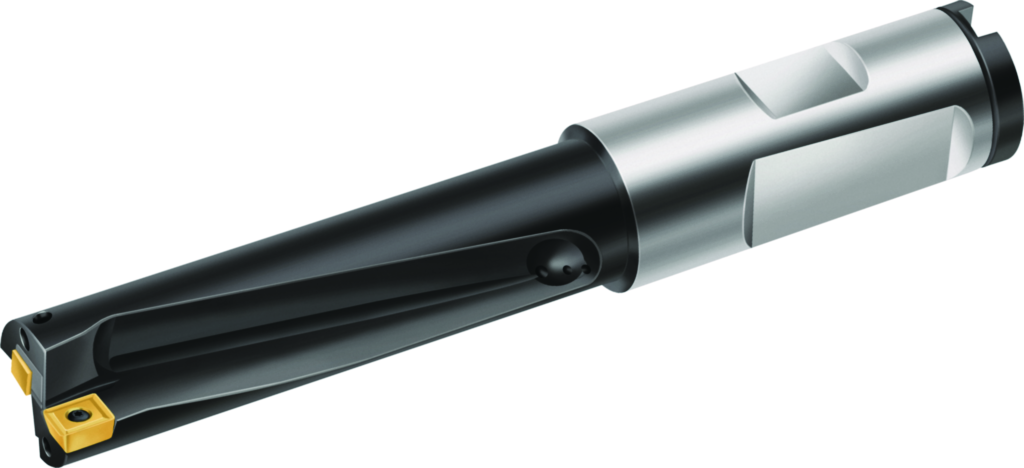

Vollbohrer B3214.F.054.Z01.216R

Produktinformationen "Vollbohrer B3214.F.054.Z01.216R"

Vollbohrer B3214 • 4xD • Zylinderschaft mit Fläche • metrisch • Dc=54mm

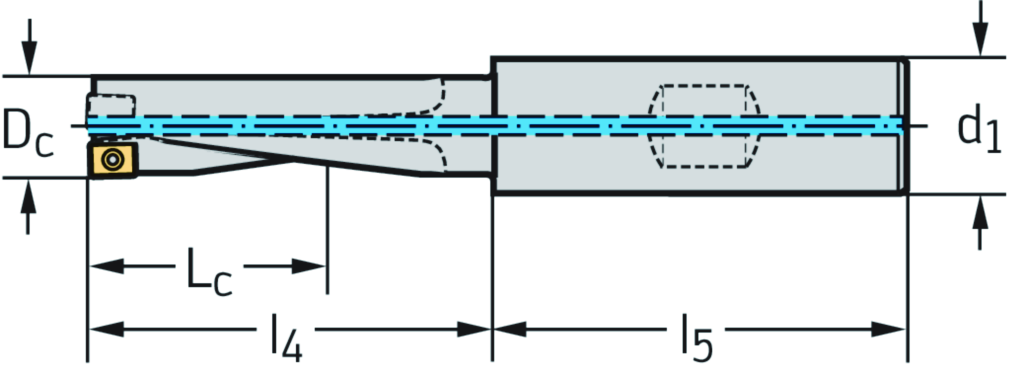

Maßzeichnung W_DI_B3213-U3F_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung B3214.F.054.Z01.216R
Mögliche Wendeschneidplatten – stirnseitig Type P284 . S-7N- ..
Mögliche Wendeschneidplatten – umfangseitig Type P284 . S-7N- ..
Gewicht Gewicht 2,87 kg
Anzahl Wendeschneidplatten – stirnseitig Anz WSP 1 EA
Anzahl Wendeschneidplatten – umfangseitig Anz WSP 1 EA
Schneidendurchmesser Dc 54 mm
Schneidenlänge Lc 216 mm
Verbindungsdurchmesser d1 40 mm
Maximale Auskraglänge l4 256 mm
Einspannlänge l5 70 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point
Einstellmaß, min ADJLN 0 mm
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL11G4000h$06
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Aufnahmegröße, maschinenseitig CZCMS 400
Drallwinkel FHA 0
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Einstellwinkel KAPR 84,82
Neigungswinkel LAMS 0
Funktionslänge LF 254,5
Schaftlänge LS 70
Spannlänge LSC 70
Nutzlänge LU 216
Nachschleifrestmenge OAL 326
Kraglänge OHX 256
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 1,5
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 999999
Normnummer STDNO -
Bildkennung TSYC B3214-F
Durchmesserlängenverhältnis ULDR 4
Masse (Gewicht) WT 2,87
Abstand XY-Ebene werkstückseitig XYWD -254,5
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-1 - Vollbohrer
Schneidendurchmesser (min.), erste Stufe A11 54 mm
Schneidendurchmesser (max.), erste Stufe A12 54 mm
Kraglänge B3 256 mm
Nutzlänge B4 216 mm
Nachschleifrestmenge B5 326 mm
Spannutenlänge B6 246 mm
Abstand Schneidenecke zu Schneidenspitze B7 1,5 mm
Funktionslänge B71 254,5 mm
Bildkennung BLD 1
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 400
Aufnahmedurchmesser, maschinenseitig C3 40 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 70 mm
Anzahl wirksamer Schneiden, erste Stufe D11 1
Drehzahl, max. D6 999999 1/min
Masse (Gewicht) D7 2,87 kg
Winkel, erste Stufe E1 169,64 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 0 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 S
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 3
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 B3214.F.054.Z01.216R
Produktbezeichnung J22 924
Firmenkennung J3 W
Trennstellenkodierung Schneidplatte J41 WR$$P28407**3R*****
Bezeichnung Schneidplatte, Pos. A J42 P28467-7
Trennstellenkodierung Schneidplatte J44 WR$$P28407**3R*****
Bezeichnung Schneidplatte J45 P28467-7
Trennstellenkodierung Schneidplatte J51 WR$$P28407**3R*****
Bezeichnung Schneidplatte, Außenschneide, 1. Stufe J52 P28467-7
Trennstellenkodierung Maschinenseitig J6 ZYL11G4000h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Normnummer Sachmerkmal NSM DIN4000-86
