Vollbohrer B4013.F20.12,0.Z02.36R

Produktinformationen "Vollbohrer B4013.F20.12,0.Z02.36R"

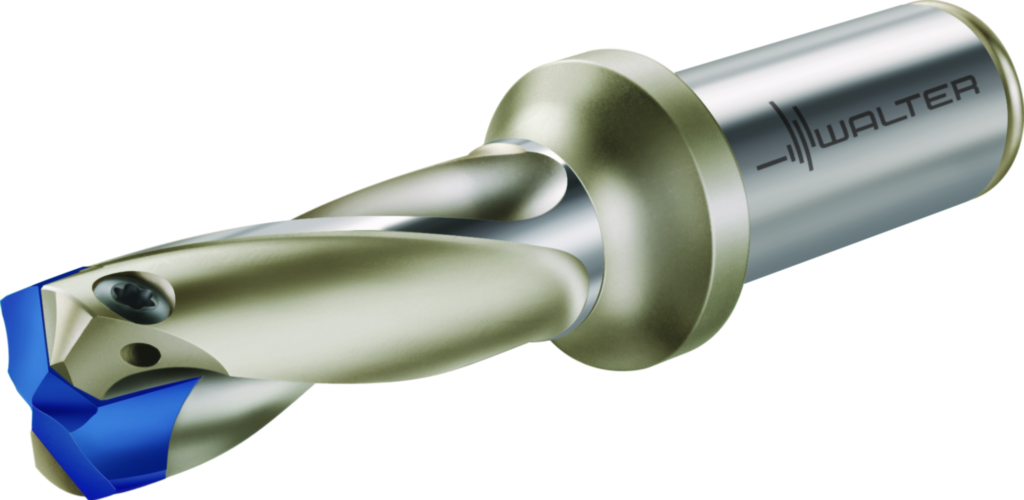

Vollbohrer B4013 • Xtra·tec® • Zylinderschaft mit Fläche • metrisch • 3xD • Spitzenwinkel 140° • Z=2 • Dc=12mm
Maßzeichnung W_DI_B4013-F_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung B4013.F20.12,0.Z02.36R
Mögliche Wendeschneidplatten Type P600 . -D12, ..
Gewicht Gewicht 0,21 kg
Anzahl Wendeschneidplatten Anz WSP 1
Schneidendurchmesser Dc min 12 mm
Schneidenlänge Lc 38 mm
Funktionale Länge l4 68 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIS - Cylindrical hole drill - indexable - symmetrical point
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL11G2000h$06
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Kühlschmierstoff-Austritt CXSC 1
Aufnahmegröße, maschinenseitig CZCMS 200
Drallwinkel FHA 20
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Spannutenlänge LCF 48
Funktionslänge LF 65,816
Schaftlänge LS 50
Spannlänge LSC 50
Nutzlänge LU 38
Anzahl Nutzungsmöglichkeiten NOI 20
Nachschleifrestmenge OAL 118
Kraglänge OHX 68
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 2,184
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 21220
Normnummer STDNO -
Bildkennung TSYC B4013-F
Durchmesserlängenverhältnis ULDR 3,167
Masse (Gewicht) WT 0,208
Abstand XY-Ebene werkstückseitig XYWD -65,816
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-10 - Vollbohrer für Bohreinsatz
Schneidendurchmesser (min.), erste Stufe A11 12 mm
Schneidendurchmesser (max.), erste Stufe A12 12 mm
Kraglänge B3 68 mm
Nutzlänge B4 38 mm
Nachschleifrestmenge B5 118 mm
Spannutenlänge B6 48 mm
Abstand Schneidenecke zu Schneidenspitze B7 2,184 mm
Funktionslänge B71 65,816 mm
Bildkennung BLD 10
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 200
Aufnahmedurchmesser, maschinenseitig C3 20 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 50 mm
Anzahl wirksamer Schneiden, erste Stufe D11 2
Drehzahl, max. D6 21220 1/min
Masse (Gewicht) D7 0,208 kg
Winkel, erste Stufe E1 140 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 20 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 C
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 1
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 B4013.F20.12,0.Z02.36R
Produktbezeichnung J22 927
Firmenkennung J3 W
Trennstellenkodierung werkstückseitig J43 WR$$CB12A$***R*****
Trennstellenkodierung Schneidplatte J44 WR$$CB12A$***R*****
Bezeichnung Schneidplatte J45 P6001-D12
Bezeichnung Schneidplatte, Außenschneide, 1. Stufe J52 P6001-D12
Trennstellenkodierung Maschinenseitig J6 ZYL11G2000h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Normnummer Sachmerkmal NSM DIN4000-86
