Vollbohrer B4013.UZB19.14,0.Z02.42R

Produktinformationen "Vollbohrer B4013.UZB19.14,0.Z02.42R"

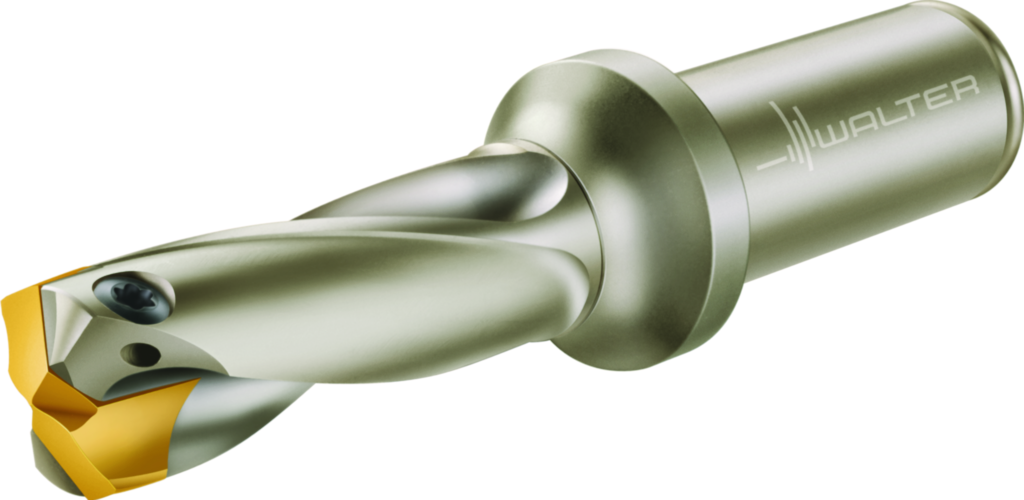

Vollbohrer B4013 • Xtra·tec® • Zylinderschaft mit Bund • inch • 3xD • Spitzenwinkel 140° • Z=2 • Dc=14mm
Maßzeichnung W_DI_B4015-ZB_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung B4013.UZB19.14,0.Z02.42R
Mögliche Wendeschneidplatten Type P600 . -D14, ..
Gewicht Gewicht 0,441 lbs
Anzahl Wendeschneidplatten Anz WSP 1
Schneidendurchmesser Dc min 0,551 inch
Schneidenlänge Lc 1,772 inch
Funktionale Länge l4 2,992 inch

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIS - Cylindrical hole drill - indexable - symmetrical point
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL01R7500$$$$
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB N
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS R
Kühlschmierstoff-Austritt CXSC 1
Aufnahmegröße, maschinenseitig CZCMS 750
Drallwinkel FHA 20
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Spannutenlänge LCF 56
Funktionslänge LF 73,45
Schaftlänge LS 51,59
Nutzlänge LU 45
Anzahl Nutzungsmöglichkeiten NOI 20
Nachschleifrestmenge OAL 127,59
Kraglänge OHX 76
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 2,548
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 18180
Normnummer STDNO -
Bildkennung TSYC B4013-UZB
Durchmesserlängenverhältnis ULDR 3,214
Masse (Gewicht) WT 0,2
Abstand XY-Ebene werkstückseitig XYWD -73,45
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-10 - Vollbohrer für Bohreinsatz
Schneidendurchmesser (min.), erste Stufe A11 14 mm
Schneidendurchmesser (max.), erste Stufe A12 14 mm
Kraglänge B3 76 mm
Nutzlänge B4 45 mm
Nachschleifrestmenge B5 127,59 mm
Spannutenlänge B6 56 mm
Abstand Schneidenecke zu Schneidenspitze B7 2,548 mm
Funktionslänge B71 73,45 mm
Bildkennung BLD 10
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 1
Aufnahmeausführung, maschinenseitig C14 3
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 750
Aufnahmedurchmesser, maschinenseitig C3 19,05 mm
Schaftlänge C4 51,59 mm
Anzahl wirksamer Schneiden, erste Stufe D11 2
Drehzahl, max. D6 18180 1/min
Masse (Gewicht) D7 0,2 kg
Winkel, erste Stufe E1 140 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 20 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 C
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 1
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 B4013.UZB19.14,0.Z02.42R
Produktbezeichnung J22 927
Firmenkennung J3 W
Trennstellenkodierung werkstückseitig J43 WR$$CB14A$***R*****
Trennstellenkodierung Schneidplatte J44 WR$$CB14A$***R*****
Bezeichnung Schneidplatte J45 P6001-D14
Bezeichnung Schneidplatte, Außenschneide, 1. Stufe J52 P6001-D14
Trennstellenkodierung Maschinenseitig J6 ZYL01R7500$$$$
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Normnummer Sachmerkmal NSM DIN4000-86
