Vollbohrer B4017.UF19.14,0.Z02.98R

Produktinformationen "Vollbohrer B4017.UF19.14,0.Z02.98R"

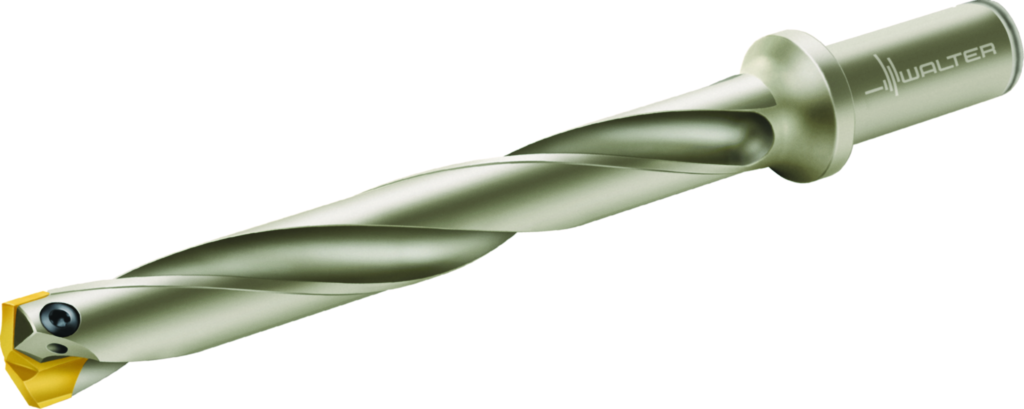

Vollbohrer B4017 • Xtra·tec® • Zylinderschaft mit Fläche • inch • 7xD • Spitzenwinkel 140° • Z=2 • Dc=14mm
Maßzeichnung W_DI_B4017-F_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung B4017.UF19.14,0.Z02.98R
Mögliche Wendeschneidplatten Type P600 . -D14, ..
Gewicht Gewicht 0,529 lbs
Anzahl Wendeschneidplatten Anz WSP 1
Schneidendurchmesser Dc min 0,551 inch
Schneidenlänge Lc 3,976 inch
Funktionale Länge l4 5,197 inch

Downloads (externe Links zu Dokumenten)

  • Produktdatenblatt
  • 4069091_d00_0_0~tt01_00.dxf
  • Technische Daten und Spezifikationen

    Beschreibung Name Wert
    Nach DRLFIS - Cylindrical hole drill - indexable - symmetrical point
    Werkzeugausführung BMC S
    Trennstellenkodierung Maschinenseitig CCMS ZYL11R7500h$06
    Anzahl Schneidteile CICT 1
    Kühlschmierstoff-Eintritt CNSC 1
    Aufnahmeeinheit CUB N
    Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS R
    Kühlschmierstoff-Austritt CXSC 1
    Aufnahmegröße, maschinenseitig CZCMS 750
    Drallwinkel FHA 20
    Drallrichtung FHH R
    Formtyp maschinenseitig FMT EXT
    Schneidrichtung HAND R
    Winkellage, Aufnahme, werkstückseitig KAP 0
    Spannutenlänge LCF 112
    Funktionslänge LF 129,452
    Schaftlänge LS 50
    Spannlänge LSC 50
    Nutzlänge LU 101
    Anzahl Nutzungsmöglichkeiten NOI 20
    Nachschleifrestmenge OAL 185,115
    Kraglänge OHX 132
    Rotationswinkel phi PHI 0
    Abstand Schneidenecke zu Schneidenspitze PL 2,548
    Rotationswinkel rho RHO 0
    Drehzahl, max. RPMX 7950
    Normnummer STDNO -
    Bildkennung TSYC B4017-UF
    Durchmesserlängenverhältnis ULDR 7,214
    Masse (Gewicht) WT 0,24
    Abstand XY-Ebene werkstückseitig XYWD -129,452
    Abstand XZ-Ebene werkstückseitig XZWD 0
    Abstand YZ-Ebene werkstückseitig YZWD 0
    Nach DIN4000-86-10 - Vollbohrer für Bohreinsatz
    Schneidendurchmesser (min.), erste Stufe A11 14 mm
    Schneidendurchmesser (max.), erste Stufe A12 14 mm
    Kraglänge B3 132 mm
    Nutzlänge B4 101 mm
    Nachschleifrestmenge B5 185,115 mm
    Spannutenlänge B6 112 mm
    Abstand Schneidenecke zu Schneidenspitze B7 2,548 mm
    Funktionslänge B71 129,452 mm
    Bildkennung BLD 10
    Aufnahmetyp, maschinenseitig C11 ZYL
    Aufnahmeform, maschinenseitig C12 11
    Aufnahmeausführung, maschinenseitig C14 3
    Aufnahmeart, maschinenseitig C15 5
    Aufnahmegröße, maschinenseitig C2 750
    Aufnahmedurchmesser, maschinenseitig C3 19,05 mm
    Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
    Schaftlänge C4 50 mm
    Anzahl wirksamer Schneiden, erste Stufe D11 2
    Drehzahl, max. D6 7950 1/min
    Masse (Gewicht) D7 0,24 kg
    Winkel, erste Stufe E1 140 °
    Schneidrichtung F1 R
    Drallwinkel Flute_Helix 20 °
    Drallrichtung Flute_Helix_Direction R
    Befestigungsart Schneidplatte, 1. Stufe G11 C
    Kühlschmierstoff-Eintritt H21 1
    Kühlschmierstoff-Austritt H22 1
    Werkzeugausführung H4 S
    Normnummer J1 -
    Identifizierende Bestellnummer J21 B4017.UF19.14,0.Z02.98R
    Produktbezeichnung J22 929
    Firmenkennung J3 W
    Trennstellenkodierung werkstückseitig J43 WR$$CB14A$***R*****
    Trennstellenkodierung Schneidplatte J44 WR$$CB14A$***R*****
    Bezeichnung Schneidplatte J45 P6001-D14
    Bezeichnung Schneidplatte, Außenschneide, 1. Stufe J52 P6001-D14
    Trennstellenkodierung Maschinenseitig J6 ZYL11R7500h$06
    Datenträger J7 0
    Bearbeitungsverfahren J8 BVB
    Normnummer Sachmerkmal NSM DIN4000-86
