Vollbohrer B4017.ZB32.29,0.Z02.203R
Walter
825,00 €
Produktnummer:
WA-5160113
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B4017 |
Produktinformationen "Vollbohrer B4017.ZB32.29,0.Z02.203R"

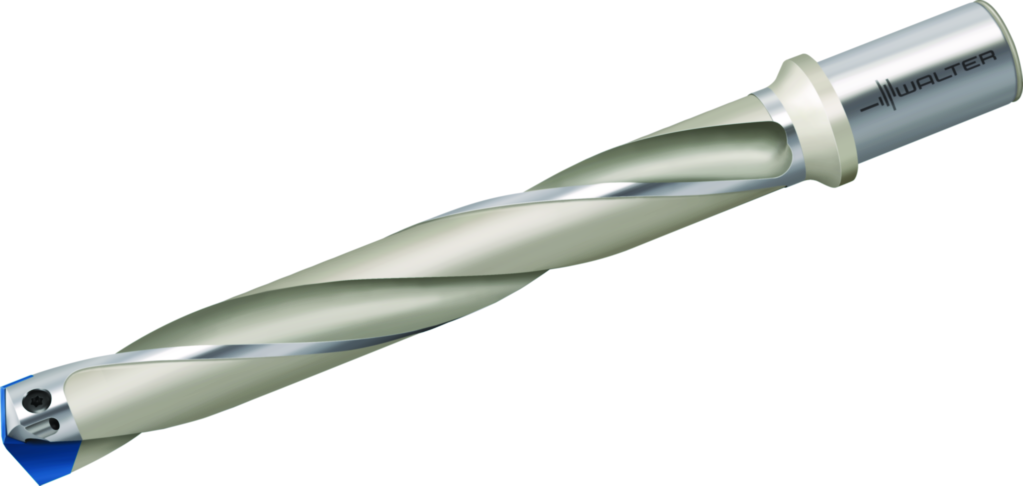

Vollbohrer B4017 • Xtra·tec® • Zylinderschaft mit Bund • metrisch • 7xD • Spitzenwinkel 140° • Z=2 • Dc=29mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B4017.ZB32.29,0.Z02.203R |
| Mögliche Wendeschneidplatten | Type | P600 . -D29, .. |
| Gewicht | Gewicht | 0,28 kg |
| Anzahl Wendeschneidplatten | Anz WSP | 1 |
| Schneidendurchmesser | Dc min | 29 mm |
| Schneidenlänge | Lc | 208 mm |
| Funktionale Länge | l4 | 254 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFIS - Cylindrical hole drill - indexable - symmetrical point | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G3200$$$$ |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Drallwinkel | FHA | 20 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 232 |
| Funktionslänge | LF | 248,722 |
| Schaftlänge | LS | 60 |
| Nutzlänge | LU | 208 |
| Anzahl Nutzungsmöglichkeiten | NOI | 40 |
| Nachschleifrestmenge | OAL | 314 |
| Kraglänge | OHX | 254 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 5,278 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 3840 |
| Normnummer | STDNO | - |
| Bildkennung | TSYC | B4017-ZB |
| Durchmesserlängenverhältnis | ULDR | 717241400000000 |
| Masse (Gewicht) | WT | 0,279 |
| Abstand XY-Ebene werkstückseitig | XYWD | -248,722 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-86-10 - Vollbohrer für Bohreinsatz | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 29 mm |
| Schneidendurchmesser (max.), erste Stufe | A12 | 29 mm |
| Kraglänge | B3 | 254 mm |
| Nutzlänge | B4 | 208 mm |
| Nachschleifrestmenge | B5 | 314 mm |
| Spannutenlänge | B6 | 232 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 5,278 mm |
| Funktionslänge | B71 | 248,722 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Schaftlänge | C4 | 60 mm |
| Anzahl wirksamer Schneiden, erste Stufe | D11 | 2 |
| Drehzahl, max. | D6 | 3840 1/min |
| Masse (Gewicht) | D7 | 0,279 kg |
| Winkel, erste Stufe | E1 | 140 ° |
| Schneidrichtung | F1 | R |
| Drallwinkel | Flute_Helix | 20 ° |
| Drallrichtung | Flute_Helix_Direction | R |
| Befestigungsart Schneidplatte, 1. Stufe | G11 | C |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | B4017.ZB32.29,0.Z02.203R |
| Produktbezeichnung | J22 | 929 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J43 | WR$$CB28B****R***** |
| Trennstellenkodierung Schneidplatte | J44 | WR$$CB28B****R***** |
| Bezeichnung Schneidplatte | J45 | P6001-D29 |
| Bezeichnung Schneidplatte, Außenschneide, 1. Stufe | J52 | P6001-D29 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G3200$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Trennstellenkodierung Schneidplatte | J91 | WR$$CB28B****R***** |
| Normnummer Sachmerkmal | NSM | DIN4000-86 |
