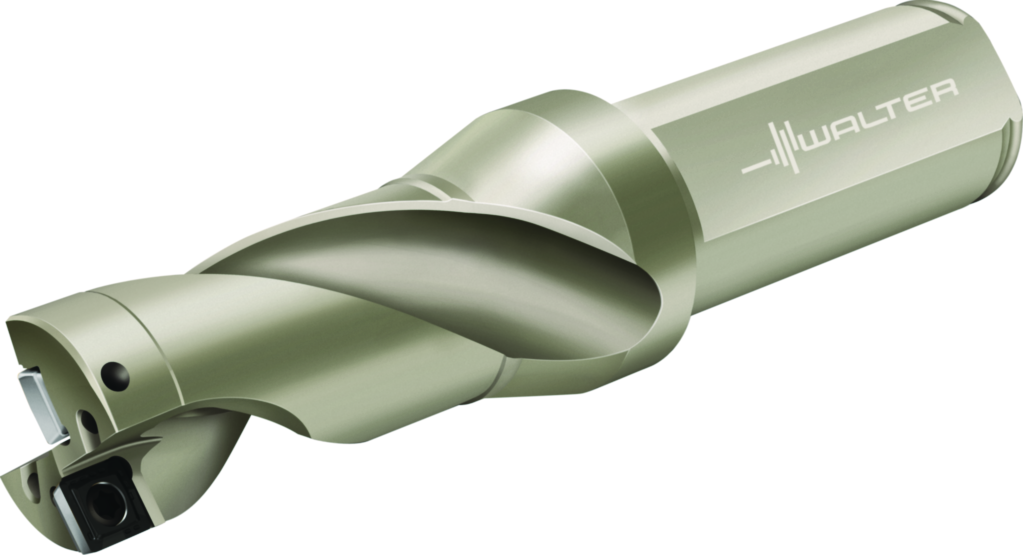

Vollbohrer B4212.F32.25,5.Z1.051R-4
Walter
466,00 €
Produktnummer:
WA-5516335
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B4212 |
Produktinformationen "Vollbohrer B4212.F32.25,5.Z1.051R-4"
Vollbohrer B4212 • Xtra·tec® • 2xD • Zylinderschaft mit Fläche • metrisch • Dc=25,5mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B4212.F32.25,5.Z1.051R-4 |
| Mögliche Wendeschneidplatten – stirnseitig | Type | P484 . P-4R- .. |
| Mögliche Wendeschneidplatten – umfangseitig | Type | P484 . C-4R- .. |
| Gewicht | Gewicht | 0,76 kg |
| Anzahl Wendeschneidplatten – stirnseitig | Anz WSP | 1 EA |
| Anzahl Wendeschneidplatten – umfangseitig | Anz WSP | 1 EA |
| Schneidendurchmesser | Dc | 25,5 mm |
| Schneidenlänge | Lc | 51 mm |
| Verbindungsdurchmesser | d1 | 32 mm |
| Flanschdurchmesser | d4 | 40 mm |
| Maximale Auskraglänge | l4 | 83 mm |
| Einspannlänge | l5 | 60 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point | ||
| Einstellmaß, min | ADJLN | 0 mm |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL11G3200h$06 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Drallwinkel | FHA | 35 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 4 |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 88 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 82,64 |
| Schaftlänge | LS | 60 |
| Spannlänge | LSC | 60 |
| Nutzlänge | LU | 51 |
| Anzahl Nutzungsmöglichkeiten | NOI | 60 |
| Nachschleifrestmenge | OAL | 143 |
| Kraglänge | OHX | 83 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 0,36 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 9100 |
| Schneidplattenformcode | SC | S |
| Bildkennung | TSYC | B4212.F-PG4 |
| Masse (Gewicht) | WT | 0,76 |
| Abstand XY-Ebene werkstückseitig | XYWD | -82,64 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-86-1 - Vollbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 25,5 mm |
| Kraglänge | B3 | 83 mm |
| Nutzlänge | B4 | 51 mm |
| Nachschleifrestmenge | B5 | 143 mm |
| Spannutenlänge | B6 | 78 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 0,36 mm |
| Funktionslänge | B71 | 82,64 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 11 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 60 mm |
| Anzahl wirksamer Schneiden, erste Stufe | D11 | 1 |
| Drehzahl, max. | D6 | 9100 1/min |
| Masse (Gewicht) | D7 | 0,76 kg |
| Winkel, erste Stufe | E1 | 176 ° |
| Schneidrichtung | F1 | R |
| Drallwinkel | Flute_Helix | 35 ° |
| Drallrichtung | Flute_Helix_Direction | R |
| Befestigungsart Schneidplatte, 1. Stufe | G11 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | B4212.F32.25,5.Z1.051R-4 |
| Firmenkennung | J3 | W |
| Bezeichnung Schneidplatte, Pos. A | J42 | P4840C-4R-A57 |
| Bezeichnung Schneidplatte, Außenschneide, 1. Stufe | J52 | P4840P-4R-A57 |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-86 |
