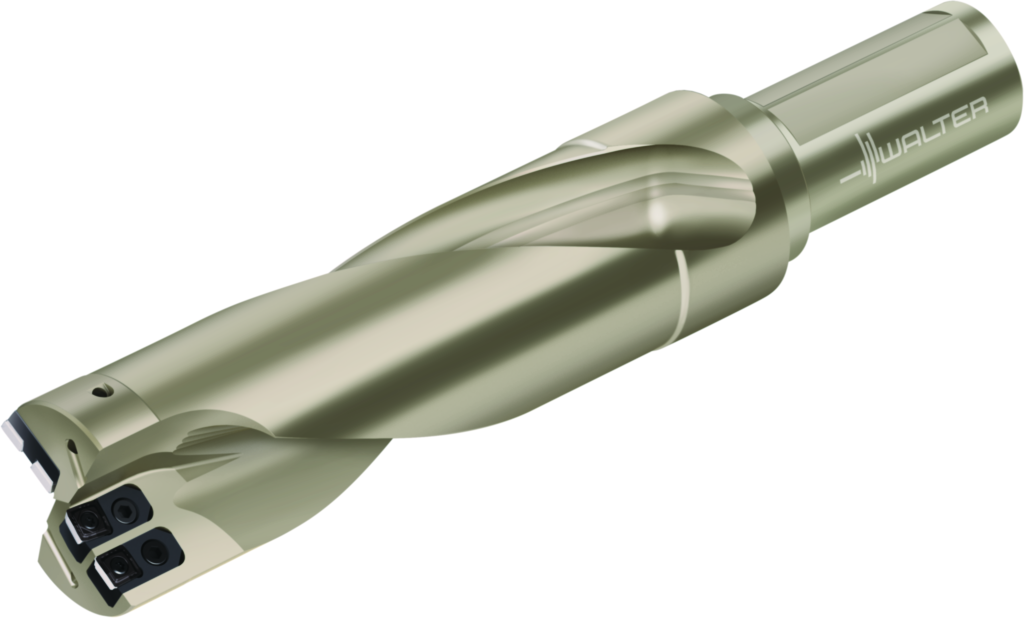

Vollbohrer B4213.UL51.730.Z1.219R-6
Walter
1.649,00 €
Produktnummer:
WA-6362687
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| B4213 |
Produktinformationen "Vollbohrer B4213.UL51.730.Z1.219R-6"
Vollbohrer B4213 • Xtra·tec® • 3xD • Zylinderschaft mit 4 Flächen • inch • Dc=73mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | B4213.UL51.730.Z1.219R-6 |
| Mögliche Wendeschneidplatten – stirnseitig | Type | P484 . P-6R- .. |
| Mögliche Wendeschneidplatten – umfangseitig | Type | P484 . C-6R- .. |
| Gewicht | Gewicht | 14,533 lbs |
| Anzahl Wendeschneidplatten – stirnseitig | Anz WSP | 3 EA |
| Anzahl Wendeschneidplatten – umfangseitig | Anz WSP | 1 EA |
| Schneidendurchmesser | Dc | 2,875 inch |
| Schneidenlänge | Lc | 8,622 inch |
| Verbindungsdurchmesser | d1 | 2 inch |
| Maximale Auskraglänge | l4 | 10,625 inch |
| Einspannlänge | l5 | 4 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point | ||
| Einstellmaß, min | ADJLN | 0 mm |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL24S2000$$$$ |
| Anzahl Schneidteile | CICT | 3 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | S |
| Aufnahmegröße, maschinenseitig | CZCMS | 2000 |
| Drallwinkel | FHA | 23 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 4 |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 88 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 268,375 |
| Schaftlänge | LS | 101,6 |
| Spannlänge | LSC | 101,6 |
| Nutzlänge | LU | 219 |
| Anzahl Nutzungsmöglichkeiten | NOI | 200 |
| Nachschleifrestmenge | OAL | 371,48 |
| Kraglänge | OHX | 269,875 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 1,5 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 2000 |
| Schneidplattenformcode | SC | S |
| Normnummer | STDNO | - |
| Bildkennung | TSYC | B4213.UL-CTR |
| Durchmesserlängenverhältnis | ULDR | 2,999 |
| Masse (Gewicht) | WT | 6,592 |
| Abstand XY-Ebene werkstückseitig | XYWD | -268,375 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-86-1 - Vollbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 73,025 mm |
| Schneidendurchmesser (max.), erste Stufe | A12 | 73,025 mm |
| Kraglänge | B3 | 269,875 mm |
| Nutzlänge | B4 | 219 mm |
| Nachschleifrestmenge | B5 | 371,48 mm |
| Spannutenlänge | B6 | 252 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 1,5 mm |
| Funktionslänge | B71 | 268,375 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 24 |
| Aufnahmeausführung, maschinenseitig | C14 | 3 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 2000 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 50,8 mm |
| Schaftlänge | C4 | 101,6 mm |
| Anzahl wirksamer Schneiden, erste Stufe | D11 | 1 |
| Drehzahl, max. | D6 | 2000 1/min |
| Masse (Gewicht) | D7 | 6,592 kg |
| Winkel, erste Stufe | E1 | 176 ° |
| Schneidrichtung | F1 | R |
| Drallwinkel | Flute_Helix | 23 ° |
| Drallrichtung | Flute_Helix_Direction | R |
| Befestigungsart Schneidplatte, 1. Stufe | G11 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | B4213.UL51.730.Z1.219R-6 |
| Produktbezeichnung | J22 | 931 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$P48406**3R*C*** |
| Bezeichnung Schneidplatte, Pos. A | J42 | P4840P-6R-A57 |
| Trennstellenkodierung Schneidplatte | J44 | WR$$P48406**3R*P*** |
| Bezeichnung Schneidplatte | J45 | P4840P-6R-A57 |
| Trennstellenkodierung Schneidplatte | J51 | WR$$P48406**3R*P*** |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL24S2000$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-86 |
