Vollbohrer B4215.UF51.572.Z1.286R-8

Produktinformationen "Vollbohrer B4215.UF51.572.Z1.286R-8"

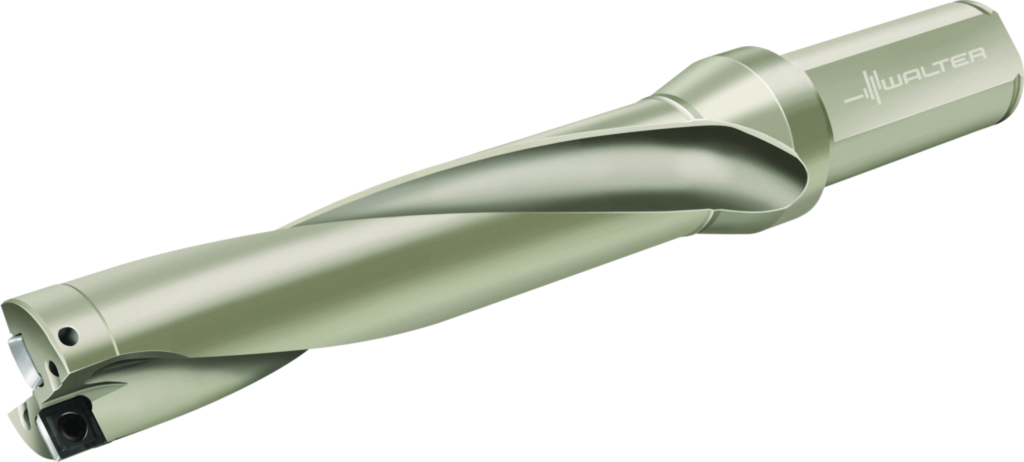

Vollbohrer B4215 • Xtra·tec® • 5xD • Zylinderschaft mit Fläche • inch • Dc=57,1mm
Maßzeichnung W_DI_B4215-F_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung B4215.UF51.572.Z1.286R-8
Mögliche Wendeschneidplatten – stirnseitig Type P484 . P-8R- ..
Mögliche Wendeschneidplatten – umfangseitig Type P484 . C-8R- ..
Gewicht Gewicht 11,484 lbs
Anzahl Wendeschneidplatten – stirnseitig Anz WSP 1 EA
Anzahl Wendeschneidplatten – umfangseitig Anz WSP 1 EA
Schneidendurchmesser Dc 2,25 inch
Schneidenlänge Lc 11,25 inch
Verbindungsdurchmesser d1 2 inch
Flanschdurchmesser d4 2,44 inch
Maximale Auskraglänge l4 12,87 inch
Einspannlänge l5 3,15 inch

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point
Einstellmaß, min ADJLN 0 mm
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL11S2000h$06
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB N
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS S
Aufnahmegröße, maschinenseitig CZCMS 2000
Drallwinkel FHA 15
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Orthogonalspanwinkel GAMO 4
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Einstellwinkel KAPR 88
Neigungswinkel LAMS 0
Funktionslänge LF 326,3
Schaftlänge LS 80
Spannlänge LSC 80
Nutzlänge LU 285,75
Anzahl Nutzungsmöglichkeiten NOI 80
Nachschleifrestmenge OAL 409,448
Kraglänge OHX 326,9
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 0,6
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 2100
Schneidplattenformcode SC S
Normnummer STDNO -
Bildkennung TSYC B4215.UF-PG8
Durchmesserlängenverhältnis ULDR 5
Masse (Gewicht) WT 5,209
Abstand XY-Ebene werkstückseitig XYWD -326,3
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-1 - Vollbohrer
Schneidendurchmesser (min.), erste Stufe A11 57,15 mm
Schneidendurchmesser (max.), erste Stufe A12 57,15 mm
Kraglänge B3 326,9 mm
Nutzlänge B4 285,75 mm
Nachschleifrestmenge B5 409,448 mm
Spannutenlänge B6 318,7 mm
Abstand Schneidenecke zu Schneidenspitze B7 0,6 mm
Funktionslänge B71 326,3 mm
Bildkennung BLD 1
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 3
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 2000
Aufnahmedurchmesser, maschinenseitig C3 50,8 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 80 mm
Anzahl wirksamer Schneiden, erste Stufe D11 1
Drehzahl, max. D6 2100 1/min
Masse (Gewicht) D7 5,209 kg
Winkel, erste Stufe E1 176 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 15 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 S
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 3
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 B4215.UF51.572.Z1.286R-8
Firmenkennung J3 W
Trennstellenkodierung Schneidplatte J41 WR$$P48408**3R*C***
Bezeichnung Schneidplatte, Pos. A J42 P4840P-8R-A57
Trennstellenkodierung Schneidplatte J51 WR$$P48408**3R*P***
Trennstellenkodierung Maschinenseitig J6 ZYL11S2000h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Normnummer Sachmerkmal NSM DIN4000-86
