Walter CaptoTM Aufnahme – schwingungsgedämpft A3000-C5-Q32-288
Walter
3.047,00 €
Produktnummer:
WA-7940075
Verfügbar - Mindestbestellmenge: 1 PCE
Für QuadFit Wechselköpfe
Mit voreingestellter Schwingungsdämpfung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A3000 |
Produktinformationen "Walter CaptoTM Aufnahme – schwingungsgedämpft A3000-C5-Q32-288"
Walter CaptoTM Aufnahme – schwingungsgedämpft A3000-C • Accure·tec® • metrisch • Coromant Capto - bolt • Neutral • 32mm

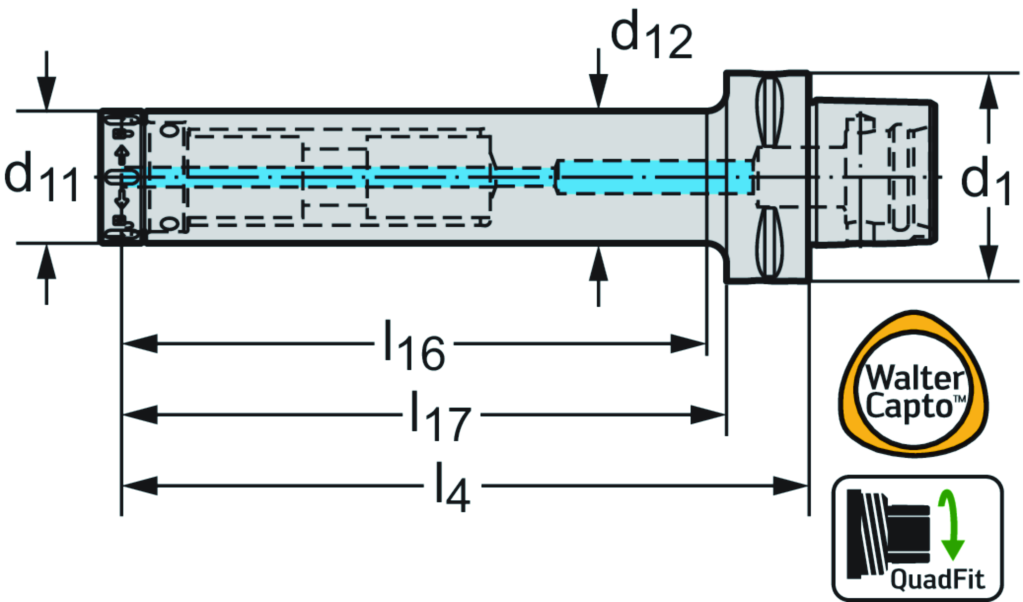

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A3000-C5-Q32-288 |
| Gewicht | Gewicht | 2,2 kg |
| Verbindungsdurchmesser | d1 | C5 |
| Aufnahme-Durchmesser | d11 | Q32 |
| Körperdurchmesser | d12 | 32 mm |
| Nutzlänge | l16 | 261 mm |
| Spanndurchmessertiefe | l17 | 268 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS03C0500$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | SGL01A0320**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 80 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | A |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Aufnahmegröße werkstückseitig | CZCWS | 320 |
| Formtyp werkstückseitig | FMT | INT |
| Schneidrichtung | HAND | N |
| Funktionshöhe | HF | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 268 |
| Kraglänge | LPR | 268 |
| Schaftlänge | LS | 30 |
| Nachschleifrestmenge | OAL | 323,4 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | A3000-CAPTO-QUADFIT-INNEN |
| Funktionsbreite | WF | 0 |
| Masse (Gewicht) | WT | 2,2 |
| Abstand XY-Ebene werkstückseitig | XYWD | -288 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-607999 - Werkzeughalter und Zwischenmodule Coromant Capto System SANDVIK - XXX | ||
| Länge Außendurchmesser 1 | B1 | 268 mm |
| Länge 2 | B2 | 261 mm |
| Kraglänge | B3 | 268 mm |
| Nachschleifrestmenge | B4 | 323,4 mm |
| Funktionslänge | B71 | 268 mm |
| Funktionshöhe | B72 | 0 mm |
| Funktionsbreite | B73 | 0 mm |
| Bildkennung | BLD | 607999 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 3 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 50 mm |
| Schaftlänge | C4 | 30 mm |
| Aufnahmetyp, werkstückseitig | C51 | SGL |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 320 |
| Masse (Gewicht) | D7 | 2,2 kg |
| Schneidrichtung | E1 | N |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | A3000-C5-Q32-288 |
| Produktbezeichnung | J22 | 7331 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | SGL01A0320**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS03C0500$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
