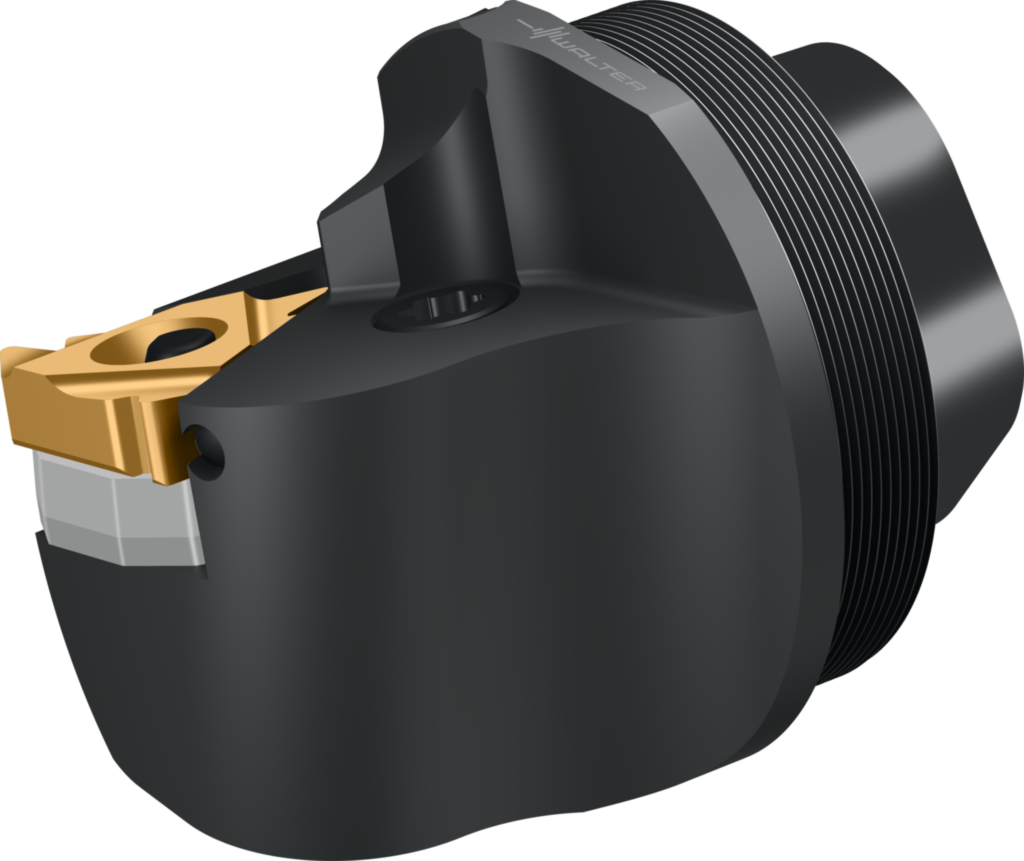

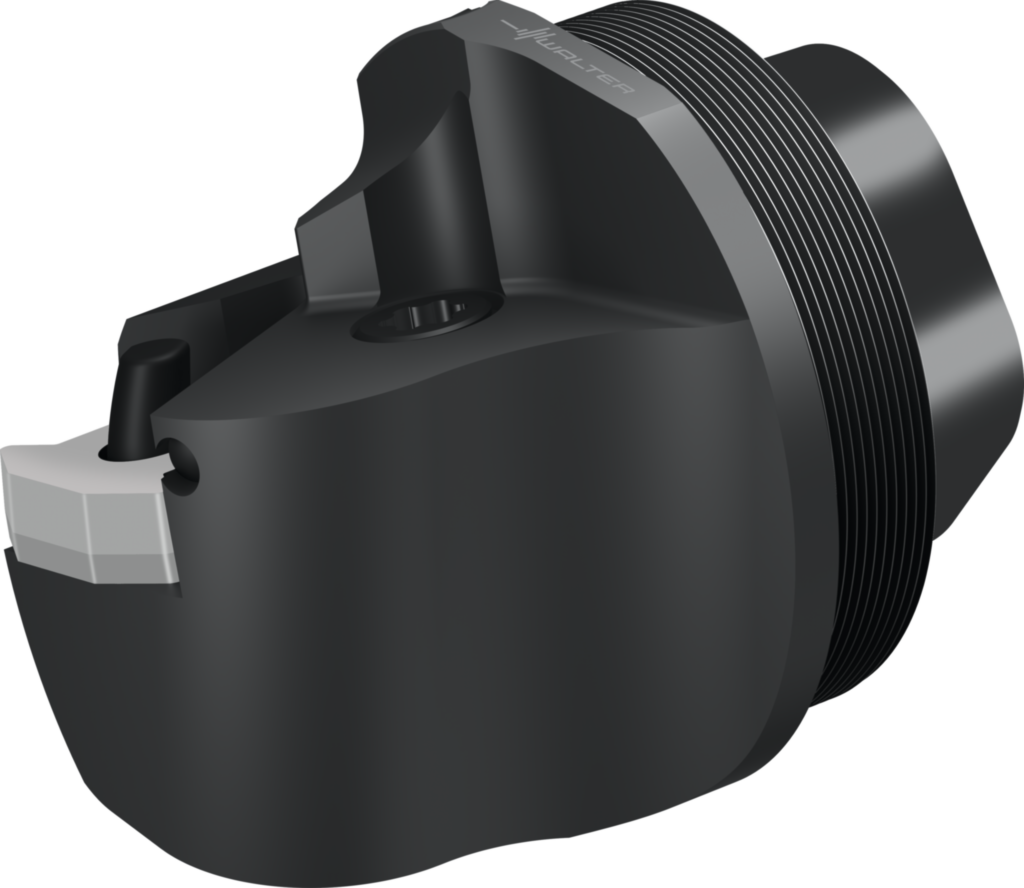

Wechselkopf – Innengewinde T1820-Q40L-22I-P
Walter
515,00 €
Produktnummer:
WA-7965740
Verfügbar - Mindestbestellmenge: 1 PCE
QuadFit
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| T1820 |
Produktinformationen "Wechselkopf – Innengewinde T1820-Q40L-22I-P"
Wechselkopf – Innengewinde T1820-Q...-P • Walter NTS • metrisch • QuadFit • links • 40mm • NT .. SI22 .. • Präzisionskühlung
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | T1820-Q40L-22I-P |
| Mögliche Wendeschneidplatten | Type | TS22-I |
| Minimaler Bohrungsdurchmesser | Dmin | 46 mm |
| Plattengröße | Plattengröße | 22 |
| Verbindungsgrößen-Code | d1 | Q40 |
| Funktionale Breite | f | 25,3 mm |
| Funktionale Länge | l4 | 32 mm |
| Beta | β | 1 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNTHII - Internal thread turning tool - indexable | ||
| Axialfreiwinkel | ALP | 13,414 ° |
| Körperdurchmesser | BD | 40 |
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | SGL01A0400$$$$ |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Kühlmitteldruck | CP | 150 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 400 |
| Einsatzart | DHD | 0 |
| Bohrungsdurchmesser min. | DMIN | 46 |
| Formtyp maschinenseitig | FMT | EXT |
| Schneidrichtung | HAND | L |
| Funktionshöhe | HF | 0 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$NTSI22**3L***** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 32 |
| Kraglänge | LPR | 41,5 |
| Bezeichnung Schneidplatte | MIID | NTS-I-22 |
| Anzahl Nutzungsmöglichkeiten | NOI | 400 |
| Nachschleifrestmenge | OAL | 41,5 |
| Rotationswinkel phi | PHI | -90 |
| Rotationswinkel rho | RHO | -1 |
| Schneidplattenformcode | SC | T |
| Plattensitzkodierung | SSC | 22 |
| Gewinderichtung | THDH | RH |
| Bildkennung | TSYC | T1820-QUADFIT-L-P |
| Funktionsbreite | WF | 25,3 |
| Masse (Gewicht) | WT | 0,25 |
| Abstand XY-Ebene werkstückseitig | XYWD | -32 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 25,3 |
| Nach DIN4000-90-11 - Werkzeugköpfe zum Gewindedrehen innen | ||
| Funktionsbreite | A2 | 25,3 mm |
| Funktionslänge | A3 | 32 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 46 mm |
| Kraglänge | B3 | 41,5 mm |
| Nachschleifrestmenge | B5 | 41,5 mm |
| Bildkennung | BLD | 11 |
| Aufnahmetyp, maschinenseitig | C11 | SGL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 400 |
| Masse (Gewicht) | D7 | 0,25 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | S |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Einsatzart | F3 | 0 |
| Befestigungsart Schneidplatte | F5 | P |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | T1820-Q40L-22I-P |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$NTSI22**2L***** |
| Bezeichnung Schneidplatte | J42 | NTS-I-22 |
| Trennstellenkodierung Maschinenseitig | J6 | SGL01A0400$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DGI |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
