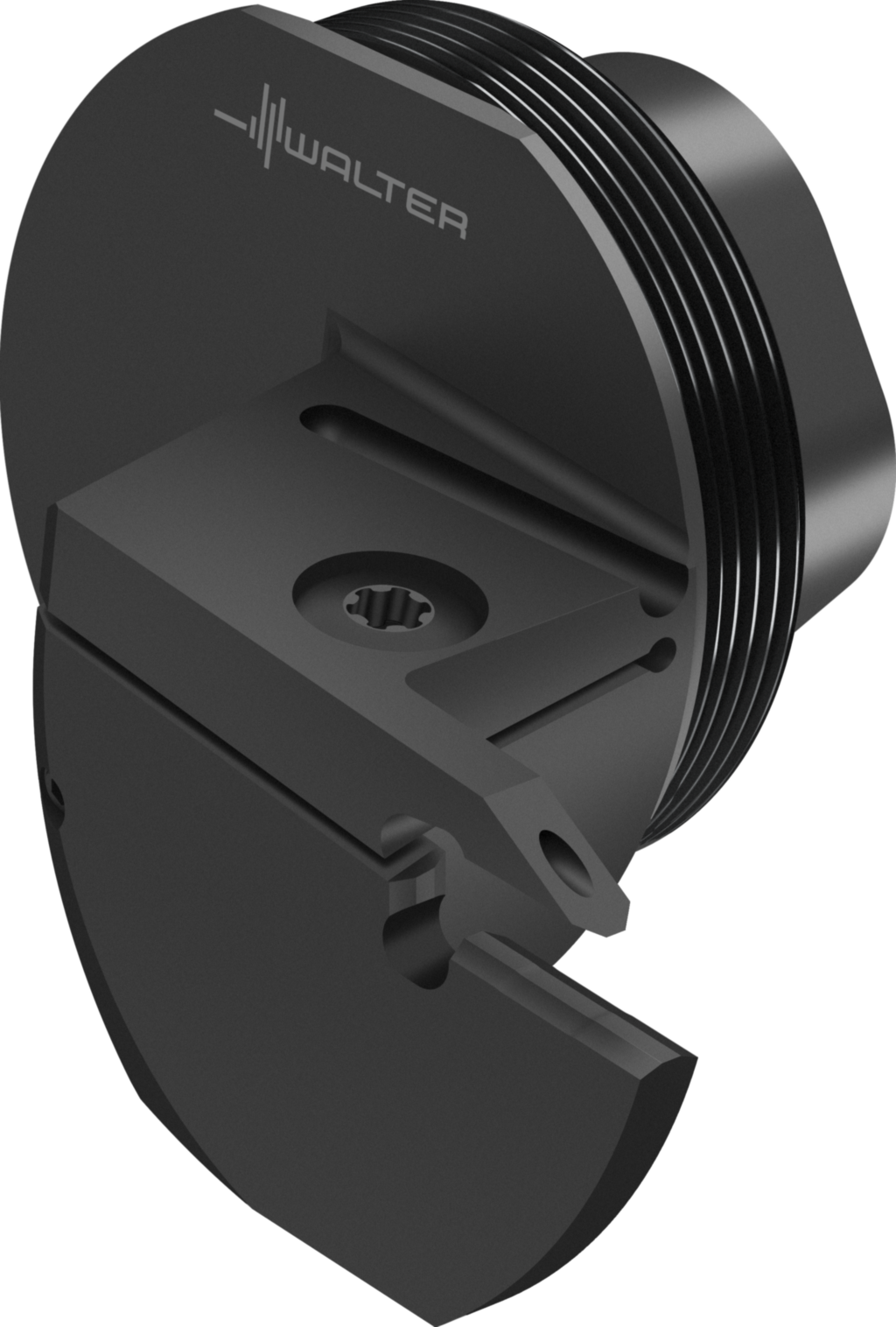

Wechselkopf – Innenstechen G4221-Q50R-4T21DX18-P
Walter
541,00 €
Produktnummer:
WA-8064392
Verfügbar - Mindestbestellmenge: 1 PCE
QuadFit
Für Accure·tec Bohrstangen
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| G4221 |
Produktinformationen "Wechselkopf – Innenstechen G4221-Q50R-4T21DX18-P"
Wechselkopf – Innenstechen G4221-Q...-P • QuadFit • Für Accure·tec Bohrstangen • metrisch • QuadFit • rechts • DX18 • s=4mm • Tmax=21mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | G4221-Q50R-4T21DX18-P |
| Mögliche Wendeschneidplatten | Type | DX18-4E4 ..; DX18-4F4 .. |
| Minimaler Bohrungsdurchmesser | Dmin | 80 mm |
| Maximaler Stechdurchmesser | Tmax | 21 mm |
| Verbindungsgrößen-Code | d1 | Q50 |
| Funktionale Breite | f | 47,7 mm |
| Funktionale Länge | l21 | 30 mm |
| Funktionale Länge | l4 | 22,3 mm |
| Schneidplattenbreite | s | 4 |
| Körperbreite | s1 | 3,4 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNPII - Internal grooving tool - indexable | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | SGL01A0500$$$$ |
| Schnitttiefe max. | CDX | 21 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Schneidkantenlänge | CW | 4 |
| Kühlschmierstoff-Austritt | CXSC | 7 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Bohrungsdurchmesser min. | DMIN | 80 |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$DX184000***FX** |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Neigungswinkel | LAMS | 0 |
| Funktionale Länge zum Schneidenreferenzpunkt | LFCIRP | 30 |
| Kraglänge | LPR | 43,5 |
| Bezeichnung Schneidplatte | MIID | DX18-4 |
| Anzahl Nutzungsmöglichkeiten | NOI | 100 |
| Nachschleifrestmenge | OAL | 43,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 90 |
| Eintauchwinkel, max. | RMPX | 90 |
| Bildkennung | TSYC | G4221-QUADFIT-R-DX-P |
| Funktionsbreite | WF | 47,7 |
| Breite zum Schneidenreferenzpunkt | WFCIRP | 47,7 |
| Masse (Gewicht) | WT | 0,284 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | -47,7 |
| Nach DIN4000-90-13 - Werkzeugköpfe, Einstechen innen | ||
| Schneidkantenlänge | A1 | 4 mm |
| Funktionsbreite | A2 | 47,7 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 80 mm |
| Schnitttiefe max. | A8 | 21 mm |
| Kraglänge | B3 | 43,5 mm |
| Nachschleifrestmenge | B5 | 43,5 mm |
| Bildkennung | BLD | 13 |
| Aufnahmetyp, maschinenseitig | C11 | SGL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Masse (Gewicht) | D7 | 0,284 kg |
| Einstellwinkel | E1 | 90 ° |
| Art des Einstellwinkels | E2 | S |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | C |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 7 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | G4221-Q50R-4T21DX18-P |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$DX184000***EX** |
| Bezeichnung Schneidplatte | J42 | DX18-4 |
| Trennstellenkodierung Maschinenseitig | J6 | SGL01A0500$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DEI |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
