Wechselkopf – Pratzenspannung Q32-DWLNL-22035-08
Walter
408,00 €
Produktnummer:
WA-7796356
Verfügbar - Mindestbestellmenge: 1 PCE
QuadFit
Für Accure·tec Bohrstangen
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D81NK |
Produktinformationen "Wechselkopf – Pratzenspannung Q32-DWLNL-22035-08"

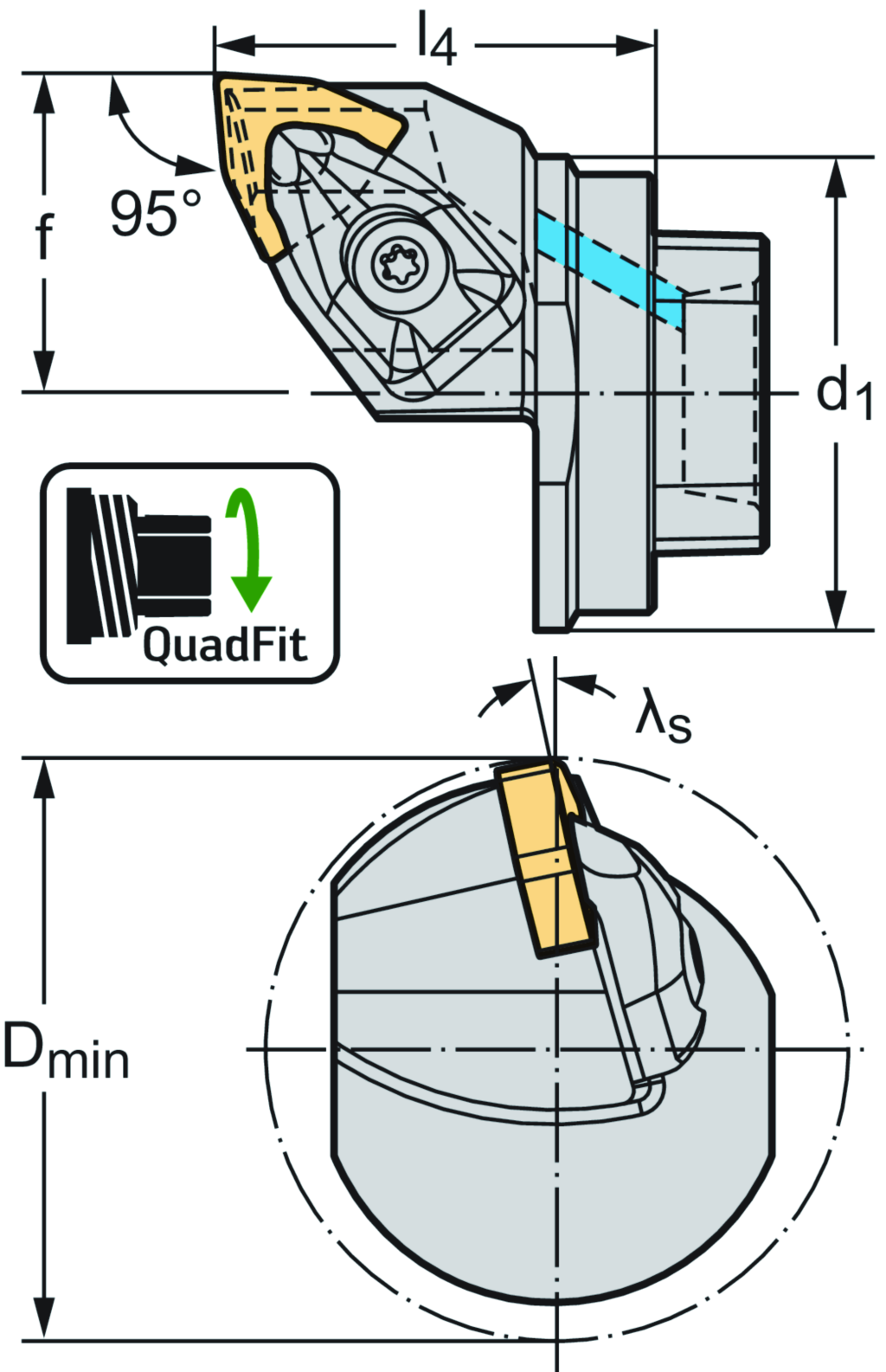

Wechselkopf – Pratzenspannung Q...-DWLN • Walter Turn • metrisch • QuadFit • links • Trigon-Platte • WN .. 0804 ..
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | Q32-DWLNL-22035-08 |
| Mögliche Wendeschneidplatten | Type | WN .. 0804 .. |
| Mindestdurchmesser | Dmin | 40 mm |
| Plattensitzgröße | Plattensitzgröße | 8 |
| Aufnahme-Durchmesser | d1 | Q32 |
| Funktionale Breite | f | 22 mm |
| Auskraglänge | l4 | 35 mm |
| Spanwinkel, orthogonal | γ | -5 ° |
| Neigungswinkel | λs | -14 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | SGL01A0320$$$$ |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Schneidkantenlänge | CW | 8,7 |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Formtyp maschinenseitig | FMT | EXT |
| Trennstellenkodierung Schneidplatte | IIC | ISO$WN0804002****** |
| Bezeichnung Schneidplatte | MIID | WNMG 08 04 08 |
| Plattensitzkodierung | SSC | 8 |
| Nach DIN4000-90-10 - Werkzeugköpfe zum Drehen, innen | ||
| Schneidkantenlänge | A1 | 8,7 mm |
| Funktionsbreite | A2 | 22 mm |
| Funktionslänge | A3 | 35 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 40 mm |
| Kraglänge | B3 | 41,5 mm |
| Nachschleifrestmenge | B5 | 41,5 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | SGL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Masse (Gewicht) | D7 | 0,14 kg |
| Einstellwinkel | E1 | 95 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 80 ° |
| Orthogonalspanwinkel | E4 | -5 ° |
| Neigungswinkel | E5 | -14 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | A |
| Befestigungsart Schneidplatte | F5 | D |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | Q32-DWLNL-22035-08 |
| Produktbezeichnung | J22 | 7313 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$WN0804002****** |
| Bezeichnung Schneidplatte | J42 | WNMG 08 04 08 |
| Trennstellenkodierung Maschinenseitig | J6 | SGL01A0320$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
