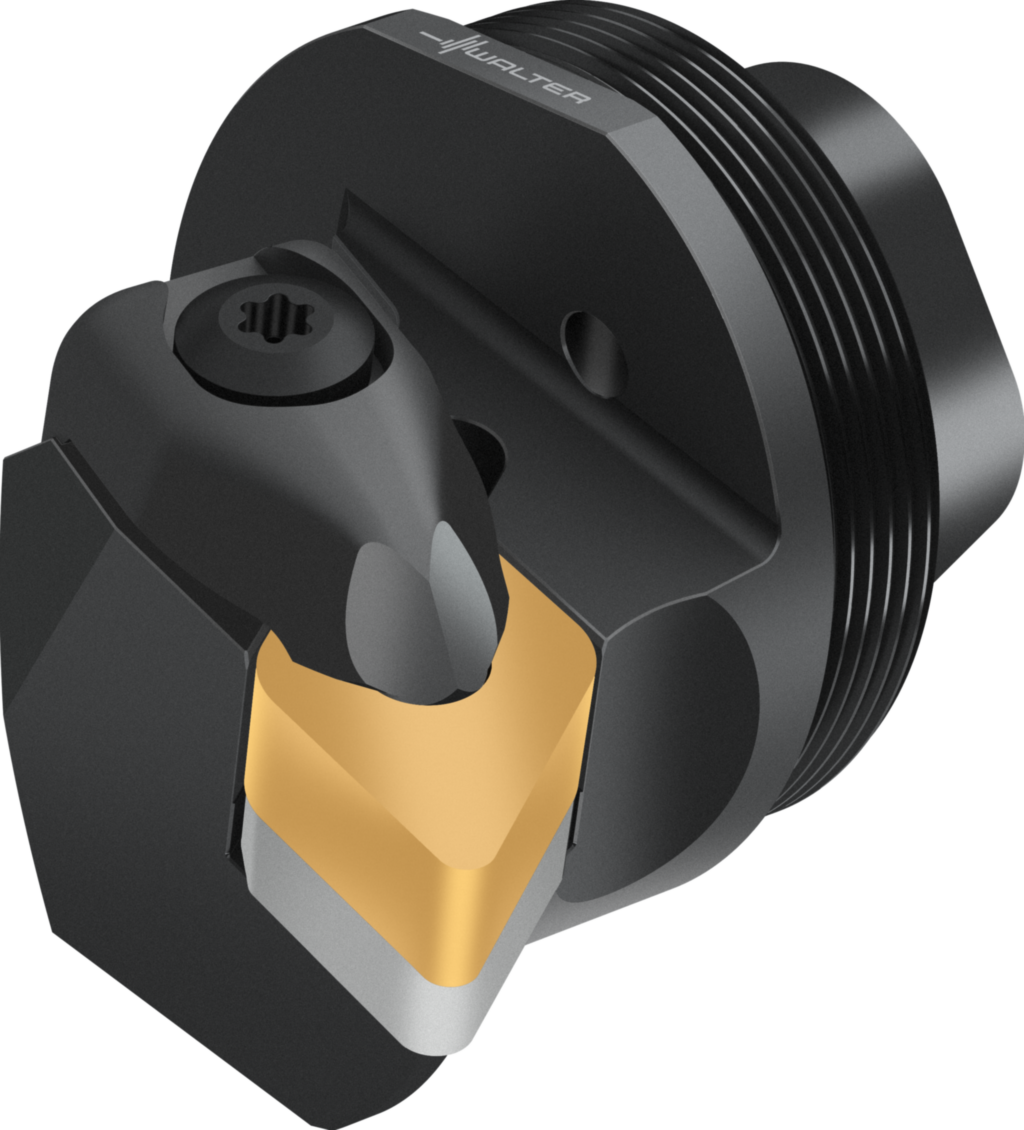

Wechselkopf – Pratzenspannung Q40-DDUNR-27032-11
Walter
429,00 €
Produktnummer:
WA-7956256
Verfügbar - Mindestbestellmenge: 1 PCE
QuadFit
Für Accure·tec Bohrstangen
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D81NK |
Produktinformationen "Wechselkopf – Pratzenspannung Q40-DDUNR-27032-11"
Wechselkopf – Pratzenspannung Q...-DDUN • Walter Turn • metrisch • QuadFit • rechts • rhombische Platte • DN .. 1104 ..

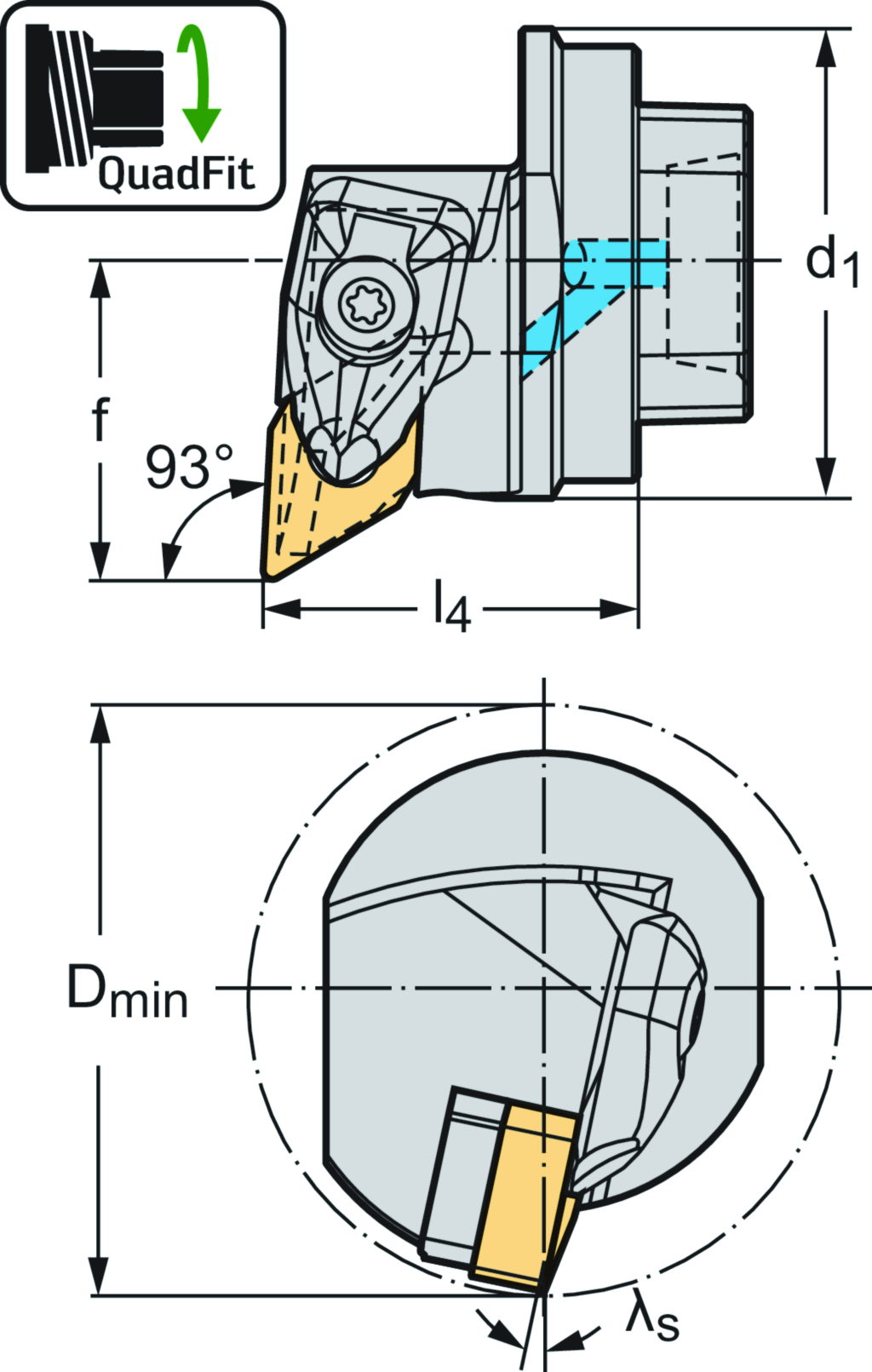

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | Q40-DDUNR-27032-11 |
| Mögliche Wendeschneidplatten | Type | DN .. 1104 .. |
| Mindestdurchmesser | Dmin | 50 mm |
| Plattensitzgröße | Plattensitzgröße | 11 |
| Aufnahme-Durchmesser | d1 | Q40 |
| Funktionale Breite | f | 27 mm |
| Auskraglänge | l4 | 32 mm |
| Spanwinkel, orthogonal | γ | -5 ° |
| Neigungswinkel | λs | -10 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TRNGIBI - Internal turning tool - boring - indexable | ||
| Trennstellenkodierung Maschinenseitig | CCMS | SGL01A0400$$$$ |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Schneidkantenlänge | CW | 11,6 |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 400 |
| Formtyp maschinenseitig | FMT | EXT |
| Trennstellenkodierung Schneidplatte | IIC | ISO$DN1104002****** |
| Bezeichnung Schneidplatte | MIID | DNMG 11 04 08 |
| Plattensitzkodierung | SSC | 11 |
| Nach DIN4000-90-10 - Werkzeugköpfe zum Drehen, innen | ||
| Schneidkantenlänge | A1 | 11,6 mm |
| Funktionsbreite | A2 | 27 mm |
| Funktionslänge | A3 | 32 mm |
| Funktionshöhe | A4 | 0 mm |
| Bohrungsdurchmesser min. | A6 | 50 mm |
| Kraglänge | B3 | 41,5 mm |
| Nachschleifrestmenge | B5 | 41,5 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | SGL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 400 |
| Masse (Gewicht) | D7 | 0,2 kg |
| Einstellwinkel | E1 | 93 ° |
| Art des Einstellwinkels | E2 | B |
| Eckenwinkel Schneidplatte | E3 | 55 ° |
| Orthogonalspanwinkel | E4 | -5 ° |
| Neigungswinkel | E5 | -10 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | D |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | Q40-DDUNR-27032-11 |
| Produktbezeichnung | J22 | 7312 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$DN1104002****** |
| Bezeichnung Schneidplatte | J42 | DNMG 11 04 08 |
| Trennstellenkodierung Maschinenseitig | J6 | SGL01A0400$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Normnummer Sachmerkmal | NSM | DIN4000-90 |
