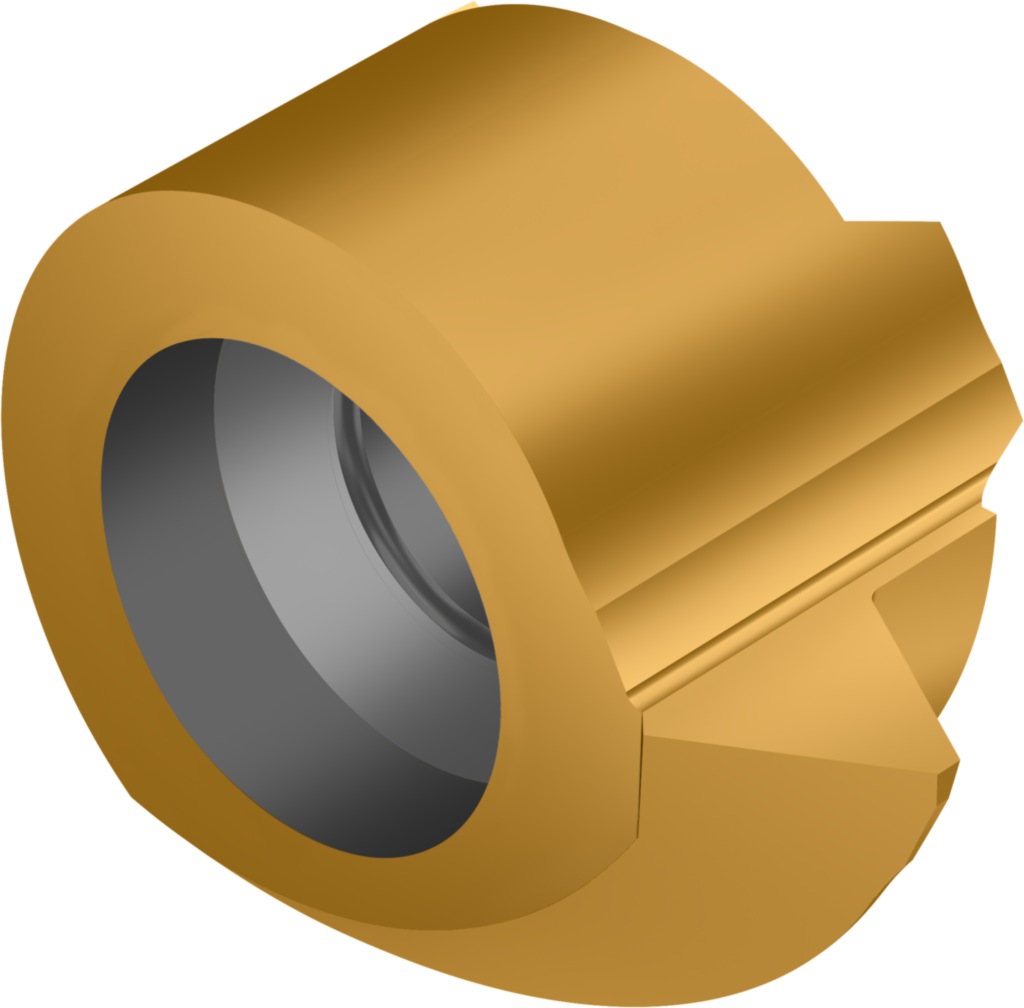

Wechselkopf – Teilprofil 60° WE07-IR10-60250 WSM23X
Walter
27,80 €
Produktnummer:
WA-8657001
Verfügbar - Mindestbestellmenge: 2 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9WE |
Produktinformationen "Wechselkopf – Teilprofil 60° WE07-IR10-60250 WSM23X"
Wechselkopf – Teilprofil 60° WE..-I ...-I • rechts • WSM23X • Gewindesteigung, min.=2,5-3mm • Gangzahl je Inch, max.=10-8

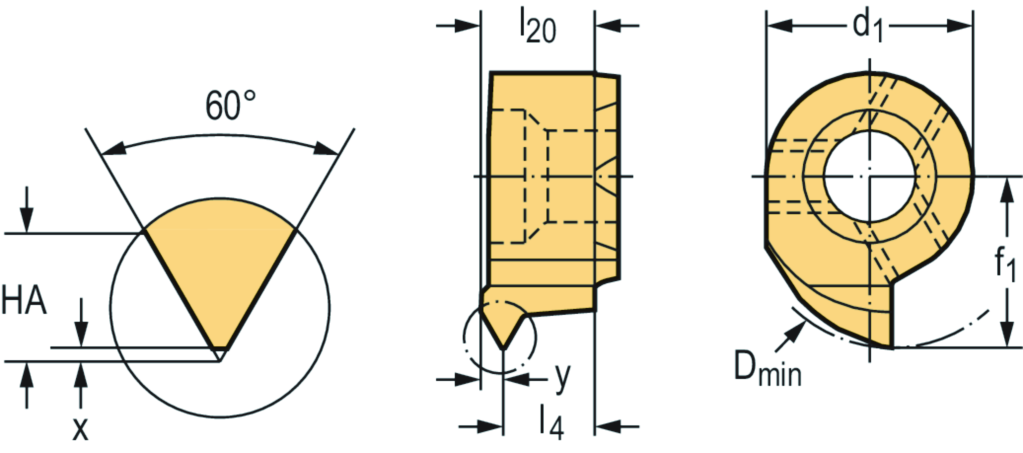

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | WE07-IR10-60250 WSM23X |
| Minimaler Bohrungsdurchmesser | Dmin | 10 mm |
| Gewindehöhe | HA | 2,17 mm |
| Gewindesteigung | TP | 2.50–3.0 mm |
| Gang pro Zoll | TPI [Gang/Zoll] | 10–8 |
| Gewindehöhendifferenz | X | 0,27 mm |
| Verbindungsdurchmesser | d1 | 7 mm |
| Funktionale Breite | f | 5,8 mm |
| Maximale Auskraglänge | l20 | 3,8 mm |
| Funktionale Länge | l4 | 2,5 mm |
