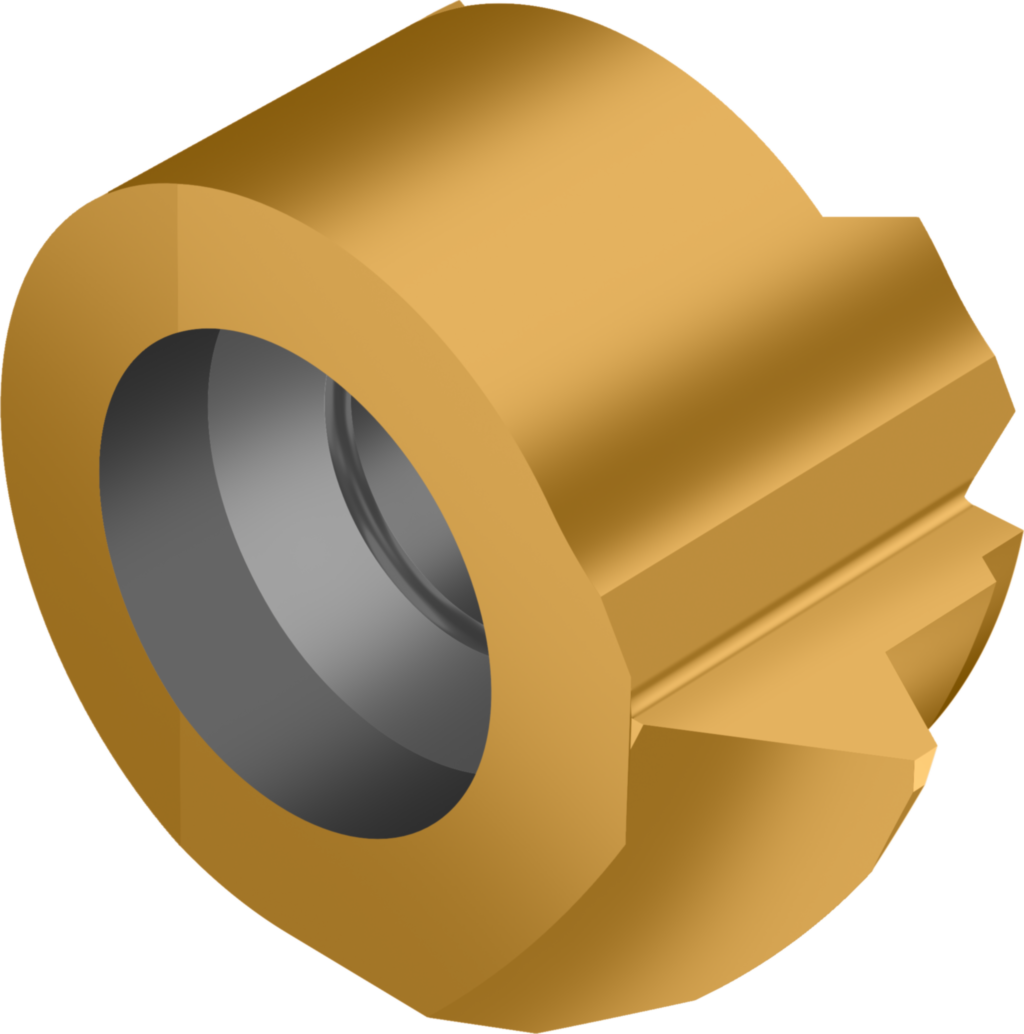

Wechselkopf – Vollprofil, ISO-metrisch 60° WE07-IR10-ISO050 WSM23X
Walter
27,80 €
Produktnummer:
WA-8657014
Verfügbar - Mindestbestellmenge: 2 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9WE |
Produktinformationen "Wechselkopf – Vollprofil, ISO-metrisch 60° WE07-IR10-ISO050 WSM23X"
Wechselkopf – Vollprofil, ISO-metrisch 60° WE..-I ...-I • rechts • WSM23X • Gewindesteigung=0,5mm • Gewindesteigung, min.=0,5-0,5mm

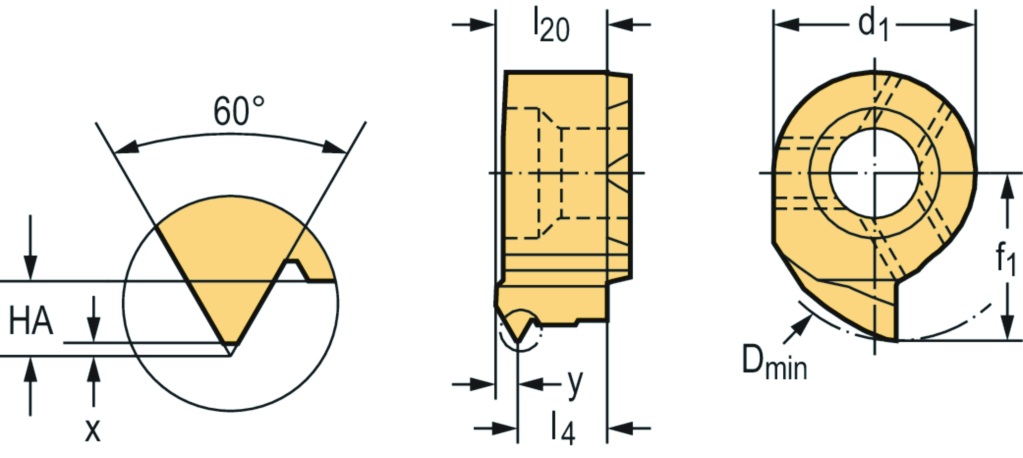

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | WE07-IR10-ISO050 WSM23X |
| Minimaler Bohrungsdurchmesser | Dmin | 10 mm |
| Gewindehöhe | HA | 0,27 mm |
| Gewindesteigung | TP | 0,5 mm |
| Gewindehöhendifferenz | X | 0,05 mm |
| Verbindungsdurchmesser | d1 | 7 mm |
| Funktionale Breite | f | 5,8 mm |
| Maximale Auskraglänge | l20 | 3,8 mm |
| Funktionale Länge | l4 | 3,3 mm |
