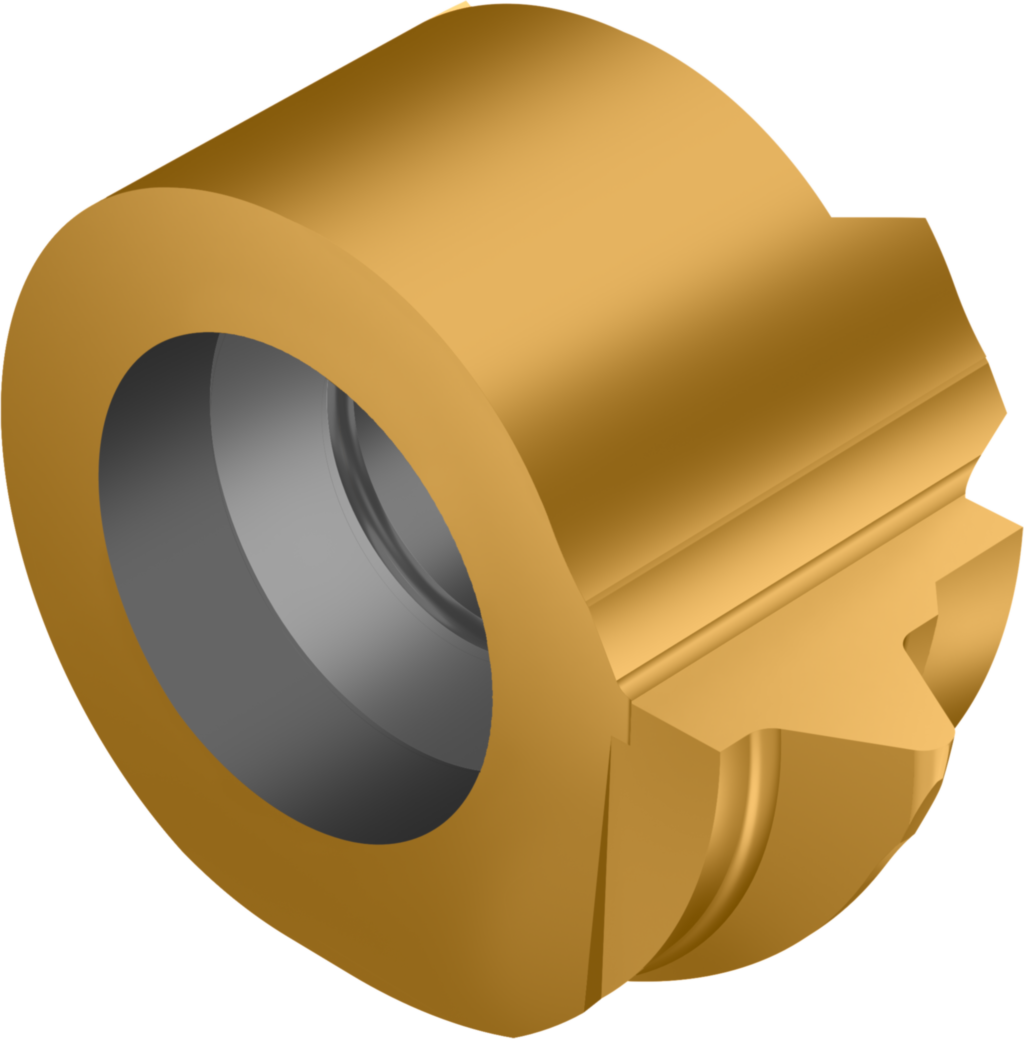

Wechselkopf – Vollprofil, Whitworth 55° WE07-IR10-W19 WSM23X
Walter
27,80 €
Produktnummer:
WA-8657021
Verfügbar - Mindestbestellmenge: 2 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P9WE |
Produktinformationen "Wechselkopf – Vollprofil, Whitworth 55° WE07-IR10-W19 WSM23X"
Wechselkopf – Vollprofil, Whitworth 55° WE..-I ...-I • rechts • WSM23X • Gangzahl je Inch=19 • Gewindesteigung, min.=1,34-1,3mm

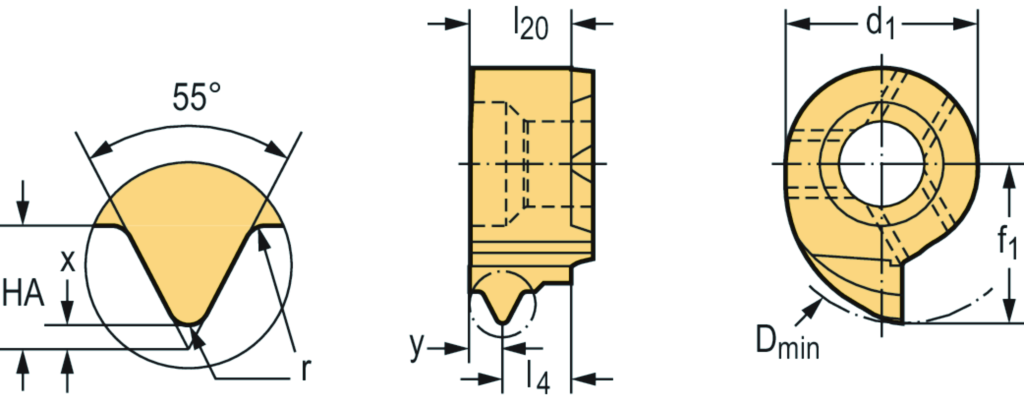

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | WE07-IR10-W19 WSM23X |
| Minimaler Bohrungsdurchmesser | Dmin | 10 mm |
| Gewindehöhe | HA | 1,06 mm |
| Gang pro Zoll | TPI [Gang/Zoll] | 19 |
| Gewindehöhendifferenz | X | 0,21 mm |
| Verbindungsdurchmesser | d1 | 7 mm |
| Funktionale Breite | f | 5,8 mm |
| Maximale Auskraglänge | l20 | 3,8 mm |
| Funktionale Länge | l4 | 2,7 mm |
| Radius | r | 0,18 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|
