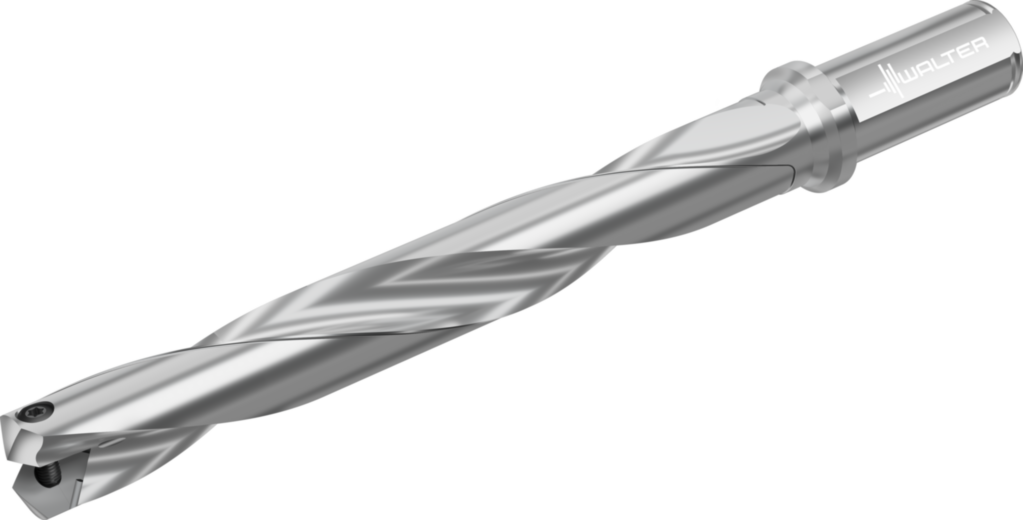

Wechselplatten-Bohrer D4140-07-24.00F25-G

Produktinformationen "Wechselplatten-Bohrer D4140-07-24.00F25-G"

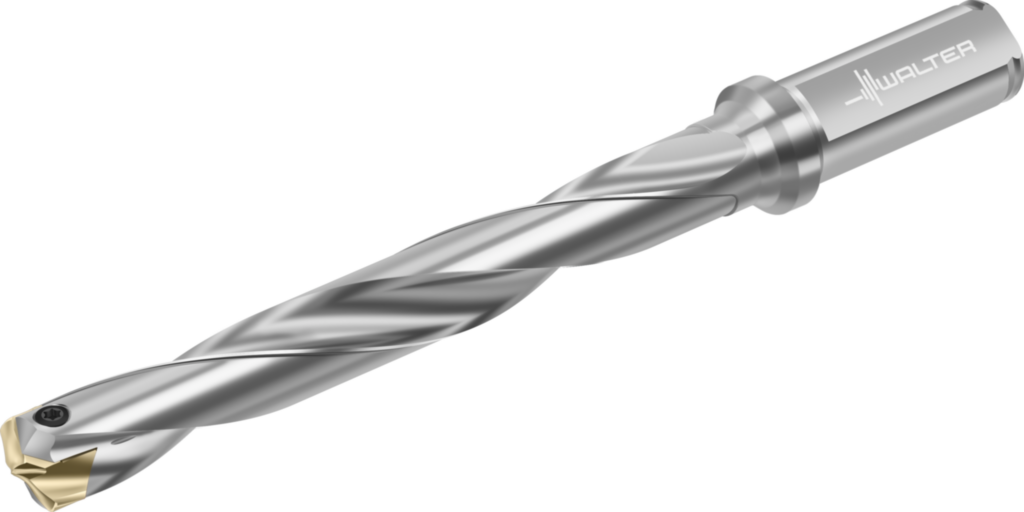

Wechselplatten-Bohrer D4140 • Drion·tec® • Zylinderschaft mit Fläche • metrisch • 7xD • Spitzenwinkel 140° • Z=2 • Dc=24mm

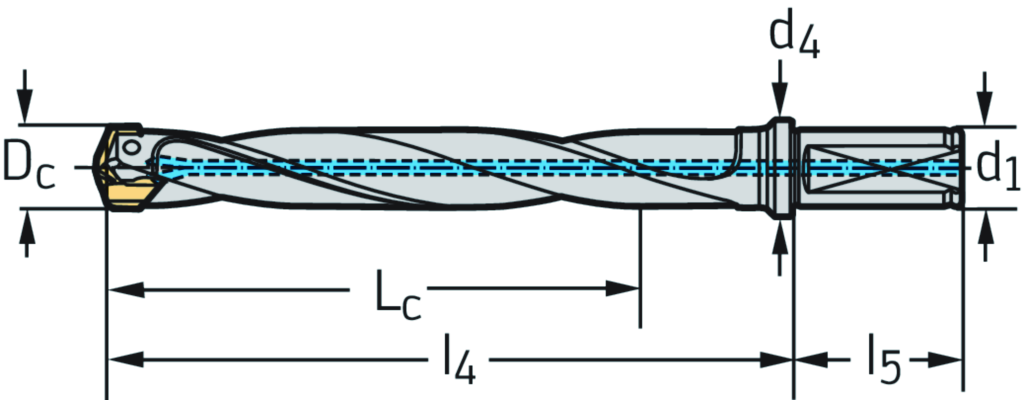

Maßzeichnung W_DI_D4140-07_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung D4140-07-24.00F25-G
Mögliche Wendeschneidplatten Type P600 . -D24, ..
Gewicht Gewicht 0,63 kg
Anzahl Wendeschneidplatten Anz WSP 1
Maximaler Schnittdurchmesser Dc max 24,99 mm
Schneidendurchmesser Dc min 24 mm
Schneidenlänge Lc 172 mm
Sitzgröße Sitzgröße G
Verbindungsdurchmesser d1 25 mm
Flanschdurchmesser d4 32 mm
Funktionale Länge l4 213 mm
Schaftlänge l5 56 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIS - Cylindrical hole drill - indexable - symmetrical point
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL11G2500h$06
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Kühlschmierstoff-Austritt CXSC 1
Aufnahmegröße, maschinenseitig CZCMS 250
Drallwinkel FHA 20
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Spannutenlänge LCF 192
Funktionslänge LF 208,632
Schaftlänge LS 56
Spannlänge LSC 56
Nutzlänge LU 172
Anzahl Nutzungsmöglichkeiten NOI 40
Nachschleifrestmenge OAL 269
Kraglänge OHX 213
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 4,368
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 4640
Normnummer STDNO -
Bildkennung TSYC D4140-07-F
Durchmesserlängenverhältnis ULDR 7,167
Masse (Gewicht) WT 0,634
Abstand XY-Ebene werkstückseitig XYWD -208,632
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-10 - Vollbohrer für Bohreinsatz
Schneidendurchmesser (min.), erste Stufe A11 24 mm
Schneidendurchmesser (max.), erste Stufe A12 24 mm
Kraglänge B3 213 mm
Nutzlänge B4 172 mm
Nachschleifrestmenge B5 269 mm
Spannutenlänge B6 192 mm
Abstand Schneidenecke zu Schneidenspitze B7 4,368 mm
Funktionslänge B71 208,632 mm
Bildkennung BLD 10
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 250
Aufnahmedurchmesser, maschinenseitig C3 25 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 56 mm
Anzahl wirksamer Schneiden, erste Stufe D11 2
Drehzahl, max. D6 4640 1/min
Masse (Gewicht) D7 0,634 kg
Winkel, erste Stufe E1 140 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 20 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 C
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 1
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 D4140-07-24.00F25-G
Produktbezeichnung J22 8063
Firmenkennung J3 W
Trennstellenkodierung werkstückseitig J43 WR$$CB24A$***R*****
Trennstellenkodierung Schneidplatte J44 WR$$CB24A$***R*****
Bezeichnung Schneidplatte J45 P6001-D24
Bezeichnung Schneidplatte, Außenschneide, 1. Stufe J52 P6001-D24
Trennstellenkodierung Maschinenseitig J6 ZYL11G2500h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Trennstellenkodierung Schneidplatte J91 WR$$CB24A$***R*****
Kraglänge LPR 213 mm
Normnummer Sachmerkmal NSM DIN4000-86
Nachschleifrestmenge OAL 269 mm
