Wechselplatten-Bohrer D4140-07-27.00A25-H

Produktinformationen "Wechselplatten-Bohrer D4140-07-27.00A25-H"

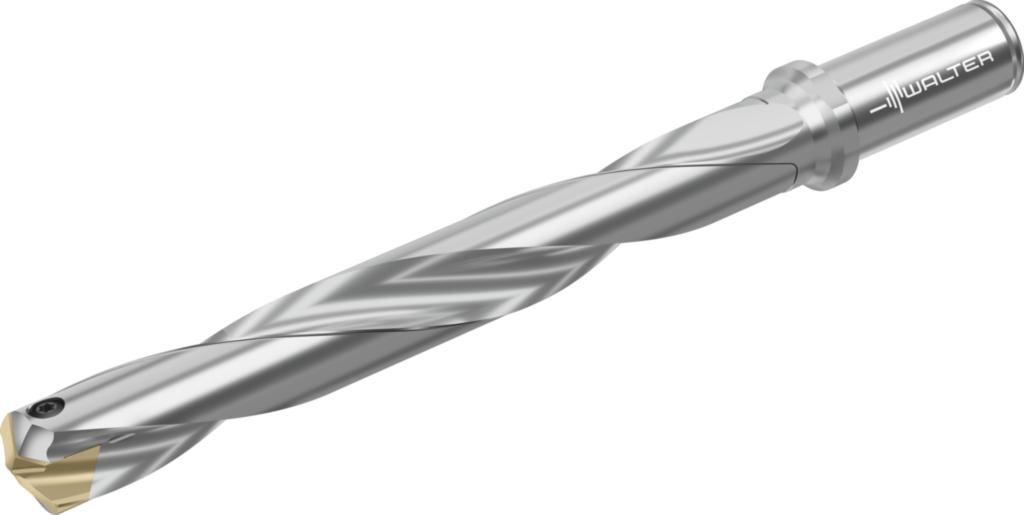

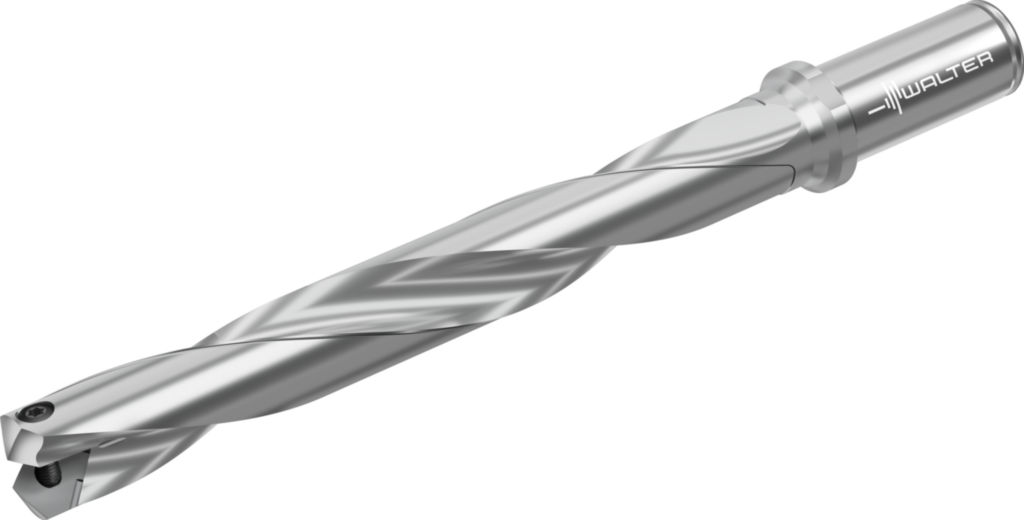

Wechselplatten-Bohrer D4140 • Drion·tec® • Zylinderschaft mit Bund • metrisch • 7xD • Spitzenwinkel 140° • Z=2 • Dc=27mm
Maßzeichnung W_DI_D4140-07_A_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung D4140-07-27.00A25-H
Mögliche Wendeschneidplatten Type P600 . -D27, ..
Gewicht Gewicht 0,84 kg
Anzahl Wendeschneidplatten Anz WSP 1
Maximaler Schnittdurchmesser Dc max 27,99 mm
Schneidendurchmesser Dc min 27 mm
Schneidenlänge Lc 194 mm
Sitzgröße Sitzgröße H
Verbindungsdurchmesser d1 25 mm
Flanschdurchmesser d4 32 mm
Funktionale Länge l4 237 mm
Schaftlänge l5 56 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLFIS - Cylindrical hole drill - indexable - symmetrical point
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL01G2500$$$$
Anzahl Schneidteile CICT 1
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Kühlschmierstoff-Austritt CXSC 1
Aufnahmegröße, maschinenseitig CZCMS 250
Drallwinkel FHA 20
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Schneidrichtung HAND R
Winkellage, Aufnahme, werkstückseitig KAP 0
Spannutenlänge LCF 216
Funktionslänge LF 232,086
Schaftlänge LS 56
Nutzlänge LU 194
Anzahl Nutzungsmöglichkeiten NOI 40
Nachschleifrestmenge OAL 293
Kraglänge OHX 237
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 4,914
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 4120
Normnummer STDNO -
Bildkennung TSYC D4140-07-A
Durchmesserlängenverhältnis ULDR 7,185
Masse (Gewicht) WT 0,842
Abstand XY-Ebene werkstückseitig XYWD -232,086
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-86-10 - Vollbohrer für Bohreinsatz
Schneidendurchmesser (min.), erste Stufe A11 27 mm
Schneidendurchmesser (max.), erste Stufe A12 27 mm
Kraglänge B3 237 mm
Nutzlänge B4 194 mm
Nachschleifrestmenge B5 293 mm
Spannutenlänge B6 216 mm
Abstand Schneidenecke zu Schneidenspitze B7 4,914 mm
Funktionslänge B71 232,086 mm
Bildkennung BLD 10
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 1
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 250
Aufnahmedurchmesser, maschinenseitig C3 25 mm
Schaftlänge C4 56 mm
Anzahl wirksamer Schneiden, erste Stufe D11 2
Drehzahl, max. D6 4120 1/min
Masse (Gewicht) D7 0,842 kg
Winkel, erste Stufe E1 140 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 20 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 C
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 1
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 D4140-07-27.00A25-H
Produktbezeichnung J22 8063
Firmenkennung J3 W
Trennstellenkodierung werkstückseitig J43 WR$$CB26B$***R*****
Trennstellenkodierung Schneidplatte J44 WR$$CB26B$***R*****
Bezeichnung Schneidplatte J45 P6001-D27
Bezeichnung Schneidplatte, Außenschneide, 1. Stufe J52 P6001-D27
Trennstellenkodierung Maschinenseitig J6 ZYL01G2500$$$$
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Trennstellenkodierung Schneidplatte J91 WR$$CB26B$***R*****
Normnummer Sachmerkmal NSM DIN4000-86
