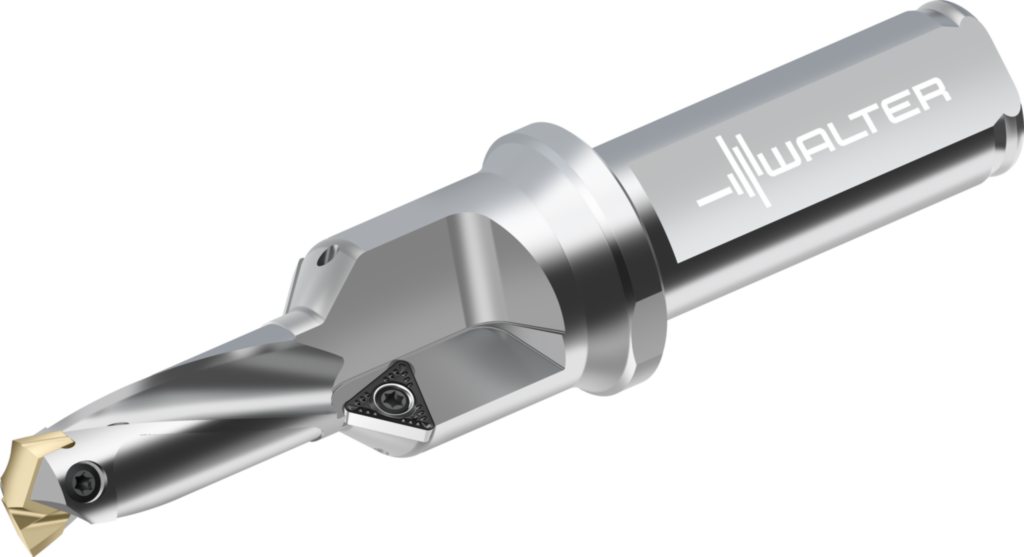

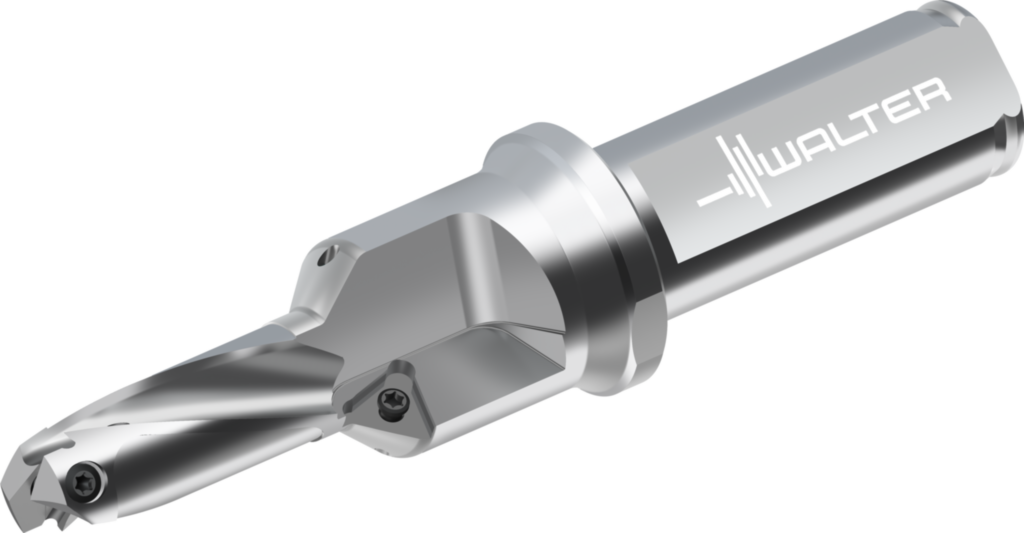

Wechselplatten-Bohrer D4240-02-15.00F20-B

Produktinformationen "Wechselplatten-Bohrer D4240-02-15.00F20-B"

Wechselplatten-Bohrer D4240 • Zylinderschaft mit Fläche • metrisch • 2,5xD • Spitzenwinkel 140° • Eingeschlossener Stufenwinkel 90° • Z=2 • Dc=15mm
Maßzeichnung W_DI_D4240-F_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung D4240-02-15.00F20-B
Mögliche Wendeschneidplatten Type P600 . -D15, ..
Gewicht Gewicht 0,25 kg
Anzahl Wendeschneidplatten Anz WSP 1
Anzahl Wendeschneidplatten Anz WSP 2
Schneidendurchmesser D1 26,7 mm
Schneidendurchmesser Dc 15 mm
Schneidenlänge Lc 47,8 mm
Sitzgröße Sitzgröße B
Schaftdurchmesser d1 20 mm
Flanschdurchmesser d4 30 mm
Funktionale Länge l4 80 mm
Einspannlänge l5 50 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLSCIS - Step and chamfer drill - indexable - symmetrical point
Werkzeugausführung BMC S
Aufnahmeform, maschinenseitig CCFMS 11
Trennstellenkodierung Maschinenseitig CCMS ZYL11G2000h$06
Aufnahmetyp, maschinenseitig CCTMS ZYL
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Kühlschmierstoff-Austritt CXSC 3
Schneidendurchmesser 1 (Nenndurchmesser) DC 26,7
Schneidendurchmesser, min DCN 15
Schneidrichtung HAND R
Trennstellenkodierung Schneidplatte IIC WR$$CB14B$***R*****
Winkellage, Aufnahme, werkstückseitig KAP 0
Spannutenlänge LCF 68
Funktionslänge LF 77,27
Kraglänge LPR 80
Nutzlänge LU 50
Bezeichnung Schneidplatte MIID TCMT 2(1.5)2
Anzahl der Stufen NOS 2
Nachschleifrestmenge OAL 130
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 3,82
Eckenradius RE 0,794
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 16970
Winkel Stufe STA 90
Normnummer STDNO -
Bildkennung TSYC 2
Masse (Gewicht) WT 0,25
Abstand XY-Ebene werkstückseitig XYWD -77,27
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Anzahl wirksamer Schneiden, stirnseitig ZEFF 2
Nach DIN4000-86-2 - Stufenbohrer
Schneidendurchmesser (min.), erste Stufe A11 15 mm
Schneidendurchmesser (max.), erste Stufe A12 26,7 mm
Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe A21 26,7 mm
Anzahl der Stufen A3 2
Stufenlänge, erste Stufe B1 44 mm
Kraglänge B3 80 mm
Nutzlänge B4 50 mm
Nachschleifrestmenge B5 130 mm
Spannutenlänge B6 68 mm
Abstand Schneidenecke zu Schneidenspitze B7 3,82 mm
Funktionslänge B71 77,27 mm
Bildkennung BLD 2
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 200
Aufnahmedurchmesser, maschinenseitig C3 20 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 50 mm
Anzahl wirksamer Schneiden, erste Stufe D11 2
Anzahl wirksamer Schneiden, letzte Stufe D12 2
Drehzahl, max. D6 16970 1/min
Masse (Gewicht) D7 0,25 kg
Winkel, erste Stufe E1 140 °
Winkel, letzte Stufe E2 90 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 20 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 S
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 3
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 D4240-02-15.00F20-B
Firmenkennung J3 W
Trennstellenkodierung Schneidplatte J41 WR$$CB14B$***R*****
Bezeichnung Schneidplatte, Pos. A J42 TCMT 2(1.5)2
Trennstellenkodierung Maschinenseitig J6 ZYL11G2000h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Trennstellenkodierung Schneidplatte J91 ISO$TC1102003******
Bezeichnung Schlichschneidplatte J92 TCMT 11 02 08
Kraglänge LPR 80 mm
Normnummer Sachmerkmal NSM DIN4000-86
