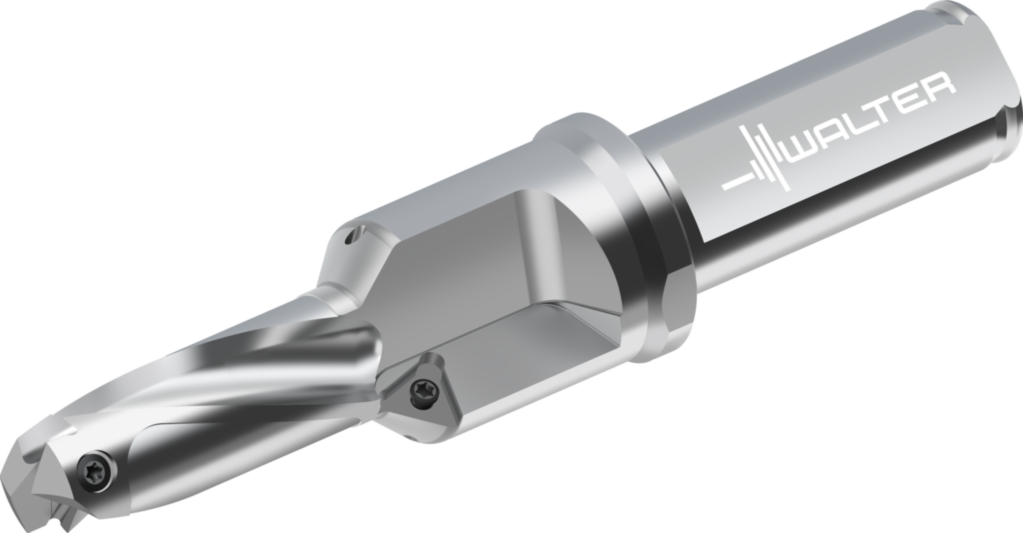

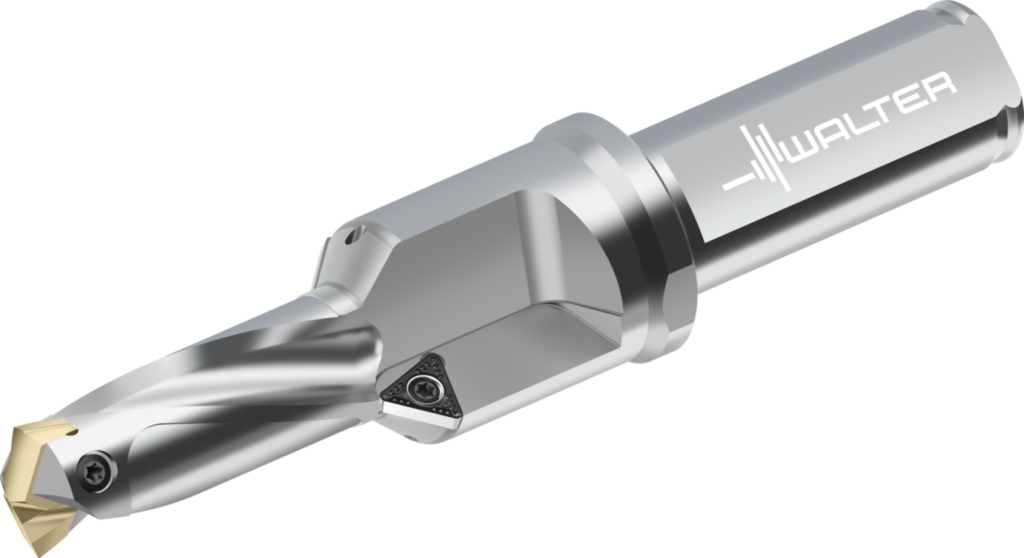

Wechselplatten-Bohrer D4240-02-17.00F20-C

Produktinformationen "Wechselplatten-Bohrer D4240-02-17.00F20-C"

Wechselplatten-Bohrer D4240 • Zylinderschaft mit Fläche • metrisch • 2,5xD • Spitzenwinkel 140° • Eingeschlossener Stufenwinkel 90° • Z=2 • Dc=17mm
Maßzeichnung W_DI_D4240-F_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung D4240-02-17.00F20-C
Mögliche Wendeschneidplatten Type P600 . -D17, ..
Gewicht Gewicht 0,3 kg
Anzahl Wendeschneidplatten Anz WSP 1
Anzahl Wendeschneidplatten Anz WSP 2
Schneidendurchmesser D1 28,7 mm
Schneidendurchmesser Dc 17 mm
Schneidenlänge Lc 48,2 mm
Sitzgröße Sitzgröße C
Schaftdurchmesser d1 20 mm
Flanschdurchmesser d4 30 mm
Funktionale Länge l4 88 mm
Einspannlänge l5 50 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLSCIS - Step and chamfer drill - indexable - symmetrical point
Werkzeugausführung BMC S
Aufnahmeform, maschinenseitig CCFMS 11
Trennstellenkodierung Maschinenseitig CCMS ZYL11G2000h$06
Aufnahmetyp, maschinenseitig CCTMS ZYL
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Kühlschmierstoff-Austritt CXSC 3
Schneidendurchmesser 1 (Nenndurchmesser) DC 28,7
Schneidendurchmesser, min DCN 17
Schneidrichtung HAND R
Trennstellenkodierung Schneidplatte IIC WR$$CB16B$***R*****
Winkellage, Aufnahme, werkstückseitig KAP 0
Spannutenlänge LCF 77
Funktionslänge LF 84,91
Kraglänge LPR 88
Nutzlänge LU 51,41
Bezeichnung Schneidplatte MIID TCMT 2(1.5)2
Anzahl der Stufen NOS 2
Nachschleifrestmenge OAL 138
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 2,73
Eckenradius RE 0,794
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 14970
Winkel Stufe STA 90
Normnummer STDNO -
Bildkennung TSYC 2
Masse (Gewicht) WT 0,302
Abstand XY-Ebene werkstückseitig XYWD -84,91
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Anzahl wirksamer Schneiden, stirnseitig ZEFF 2
Nach DIN4000-86-2 - Stufenbohrer
Schneidendurchmesser (min.), erste Stufe A11 17 mm
Schneidendurchmesser (max.), erste Stufe A12 28,7 mm
Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe A21 28,7 mm
Anzahl der Stufen A3 2
Stufenlänge, erste Stufe B1 45,5 mm
Kraglänge B3 88 mm
Nutzlänge B4 51,41 mm
Nachschleifrestmenge B5 138 mm
Spannutenlänge B6 77 mm
Abstand Schneidenecke zu Schneidenspitze B7 2,73 mm
Funktionslänge B71 84,91 mm
Bildkennung BLD 2
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 200
Aufnahmedurchmesser, maschinenseitig C3 20 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 50 mm
Anzahl wirksamer Schneiden, erste Stufe D11 2
Anzahl wirksamer Schneiden, letzte Stufe D12 2
Drehzahl, max. D6 14970 1/min
Masse (Gewicht) D7 0,302 kg
Winkel, erste Stufe E1 140 °
Winkel, letzte Stufe E2 90 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 20 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 S
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 3
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 D4240-02-17.00F20-C
Firmenkennung J3 W
Trennstellenkodierung Schneidplatte J41 WR$$CB16B$***R*****
Bezeichnung Schneidplatte, Pos. A J42 TCMT 2(1.5)2
Trennstellenkodierung Maschinenseitig J6 ZYL11G2000h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Trennstellenkodierung Schneidplatte J91 ISO$TC1102003******
Bezeichnung Schlichschneidplatte J92 TCMT 11 02 08
Kraglänge LPR 88 mm
Normnummer Sachmerkmal NSM DIN4000-86
