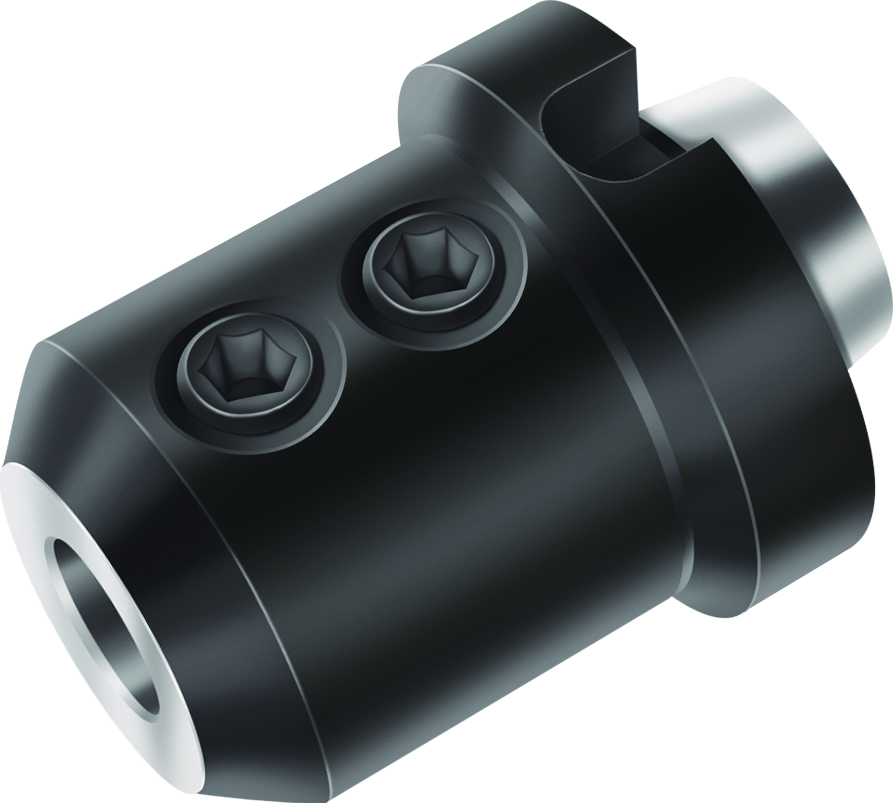

Weldonschaft-Aufnahme A170M.0.50.070.16
Walter
262,00 €
Produktnummer:
WA-5007415
Verfügbar - Mindestbestellmenge: 1 PCE
Für Werkzeuge mit Schaft nach DIN 1835 Form B / DIN 6535-HB
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1300 |
Produktinformationen "Weldonschaft-Aufnahme A170M.0.50.070.16"
Weldonschaft-Aufnahme A170M • metrisch • Für Werkzeuge mit Schaft nach DIN 1835 Form B / DIN 6535-HB • d1=50 • d11=16

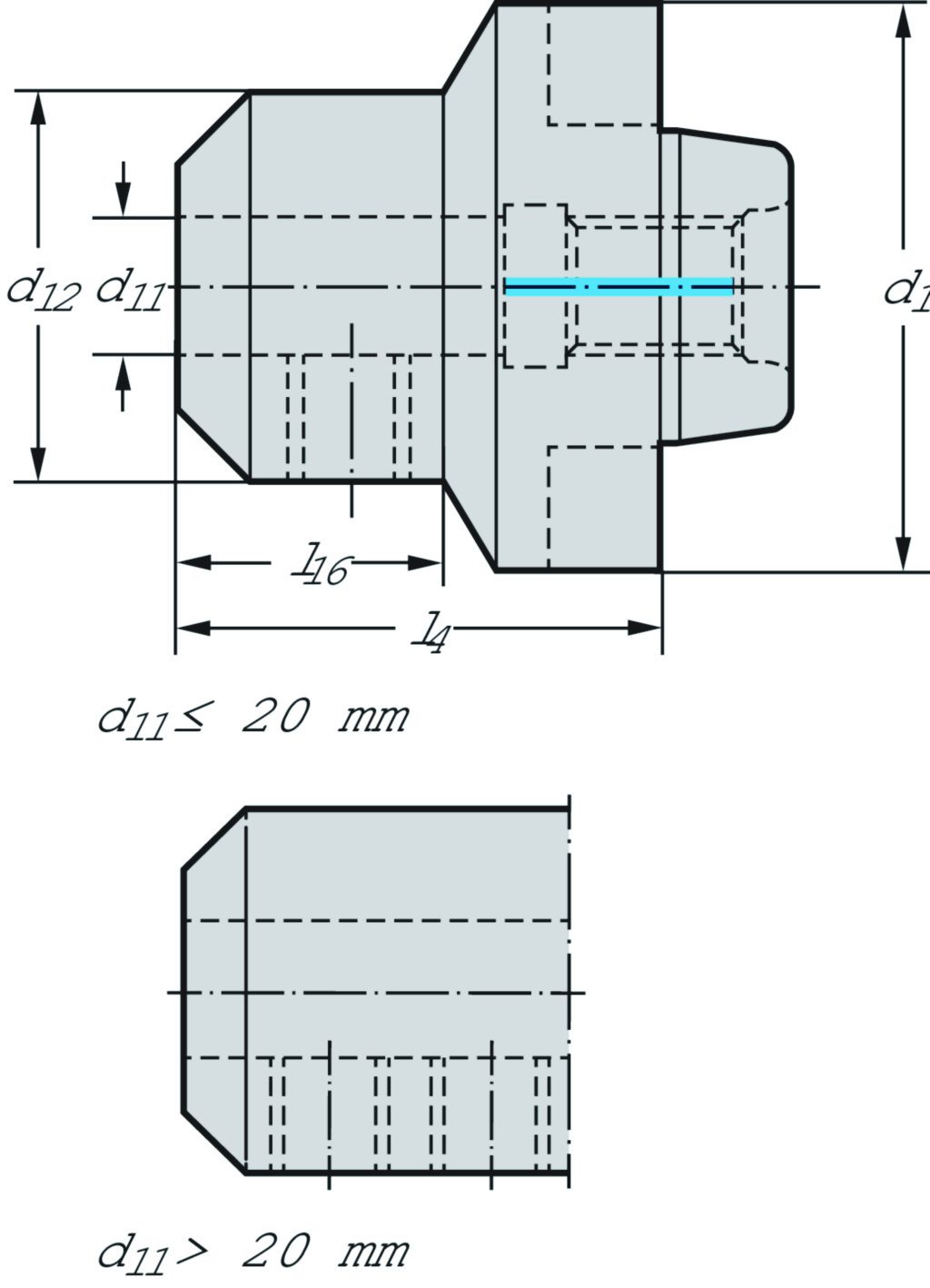

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A170M.0.50.070.16 |
| Gewicht | Gewicht | 0,91 kg |
| Körperdurchmesser | d12 | 48 mm |
| Verbindungsgrößen-Code | d11 | 16 |
| Verbindungsgrößen-Code | d1 | NCT 50 |
| Nutzlänge | l16 | 48 mm |
| Funktionale Länge | l4 | 70 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 48 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 10 |
| Trennstellenkodierung Maschinenseitig | CCMS | NCT01C0500$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | NCT |
| Aufnahmetyp, werkstückseitig | CCTWS | ZYL |
| Trennstellenkodierung werkstückseitig | CCWS | ZYL18R6299**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | G |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Aufnahmegröße werkstückseitig | CZCWS | 160 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 70 |
| Kraglänge | LPR | 70 |
| Schaftlänge | LS | 12 |
| Nachschleifrestmenge | OAL | 82 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 30000 |
| Bildkennung | TSYC | A170M.0 |
| Masse (Gewicht) | WT | 0,913 |
| Abstand XY-Ebene werkstückseitig | XYWD | -70 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-622013 - Werkzeughalter und Zwischenmodule Novex-NC-Tools WALTER - Schraubaufnahme | ||
| Körperdurchmesser | A1 | 48 mm |
| Bunddurchmesser | A4 | 50 mm |
| Länge Außendurchmesser 1 | B1 | 48 mm |
| Kraglänge | B3 | 70 mm |
| Nachschleifrestmenge | B4 | 82 mm |
| Funktionslänge | B71 | 70 mm |
| Bildkennung | BLD | 622013 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 50 mm |
| Schaftlänge | C4 | 12 mm |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 10 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 160 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 16 mm |
| Drehzahl, max. | D6 | 30000 1/min |
| Masse (Gewicht) | D7 | 0,913 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A170M.0.50.070.16 |
| Produktbezeichnung | J22 | 940 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | ZYL10G1600**** |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0500$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
