Weldonschaft-Aufnahme ASME B5.50 AB044.K50-W31-102
Walter
256,00 €
Produktnummer:
WA-6855001
Auf Anfrage - Mindestbestellmenge: 1 PCE
Für Werkzeuge mit Schaft nach DIN 1835 Form B
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB044 |
Produktinformationen "Weldonschaft-Aufnahme ASME B5.50 AB044.K50-W31-102"
Weldonschaft-Aufnahme ASME B5.50 AB044.K • inch • Für Werkzeuge mit Schaft nach DIN 1835 Form B • d1=50 • d11=1 1/4

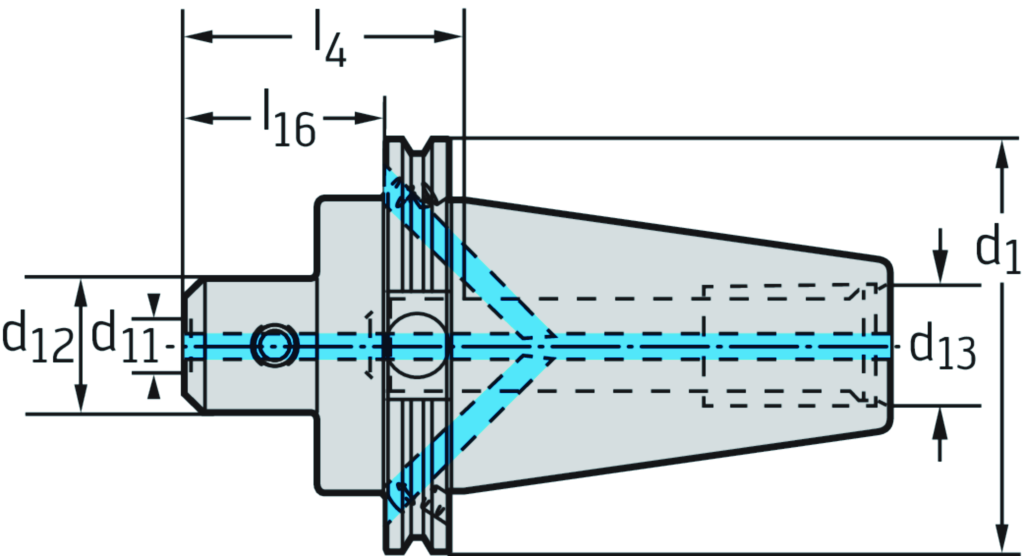

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AB044.K50-W31-102 |
| Gewicht | Gewicht | 9,105 lbs |
| Körperdurchmesser | d12 | 2,5 inch |
| Verbindungsdurchmesser | d11 | 1,25 inch |
| Anzugsbolzen, Gewindegröße | d13 | 1 |
| Verbindungsgrößen-Code | d1 | CAT50 |
| Nutzlänge | l16 | 2,618 inch |
| Funktionale Länge | l4 | 4 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Außendurchmesser 3 | BD | 69,8 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 37 |
| Aufnahmeform, werkstückseitig | CCFWS | 10 |
| Trennstellenkodierung Maschinenseitig | CCMS | SKG37C0500$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SKG |
| Aufnahmetyp, werkstückseitig | CCTWS | ZYL |
| Trennstellenkodierung werkstückseitig | CCWS | ZYL18S1250**** |
| Kühlschmierstoff-Eintritt | CNSC | 7 |
| Kühlmitteldruck | CP | 20 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | S |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Aufnahmegröße werkstückseitig | CZCWS | 1250 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Länge Außendurchmesser 4 | LB | 101,6 |
| Funktionslänge | LF | 101,6 |
| Kraglänge | LPR | 101,6 |
| Schaftlänge | LS | 101,75 |
| Nachschleifrestmenge | OAL | 203,4 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 8000 |
| Bildkennung | TSYC | AB044.K |
| Masse (Gewicht) | WT | 4,13 |
| Abstand XY-Ebene werkstückseitig | XYWD | -101,6 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-508013 - Werkzeughalter und Zwischenmodule Steilkegel - Schraubaufnahme | ||
| Körperdurchmesser | A1 | 42,2 mm |
| Außendurchmesser 2 | A2 | 63,5 mm |
| Bunddurchmesser | A4 | 98,42 mm |
| Länge Außendurchmesser 1 | B1 | 10,7 mm |
| Länge 2 | B2 | 66,5 mm |
| Kraglänge | B3 | 101,6 mm |
| Nachschleifrestmenge | B4 | 203,4 mm |
| Funktionslänge | B71 | 101,6 mm |
| Bildkennung | BLD | 508013 |
| Aufnahmetyp, maschinenseitig | C11 | SKG |
| Aufnahmeform, maschinenseitig | C12 | 37 |
| Aufnahmegewindenenngröße, maschinenseitig | C13 | 1"-8 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 31,75 mm |
| Schaftlänge | C4 | 101,75 mm |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 10 |
| Aufnahmeausführung, werkstückseitig | C54 | 3 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 1250 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 31,75 mm |
| Drehzahl, max. | D6 | 8000 1/min |
| Masse (Gewicht) | D7 | 4,13 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 7 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ASME B5.50 |
| Formbuchstabe Normnummer | J11 | AD/ |
| Identifizierende Bestellnummer | J21 | AB044.K50-W31-102 |
| Produktbezeichnung | J22 | 5256 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | ZYL10S1250**** |
| Trennstellenkodierung Maschinenseitig | J6 | SKG37C0500$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
