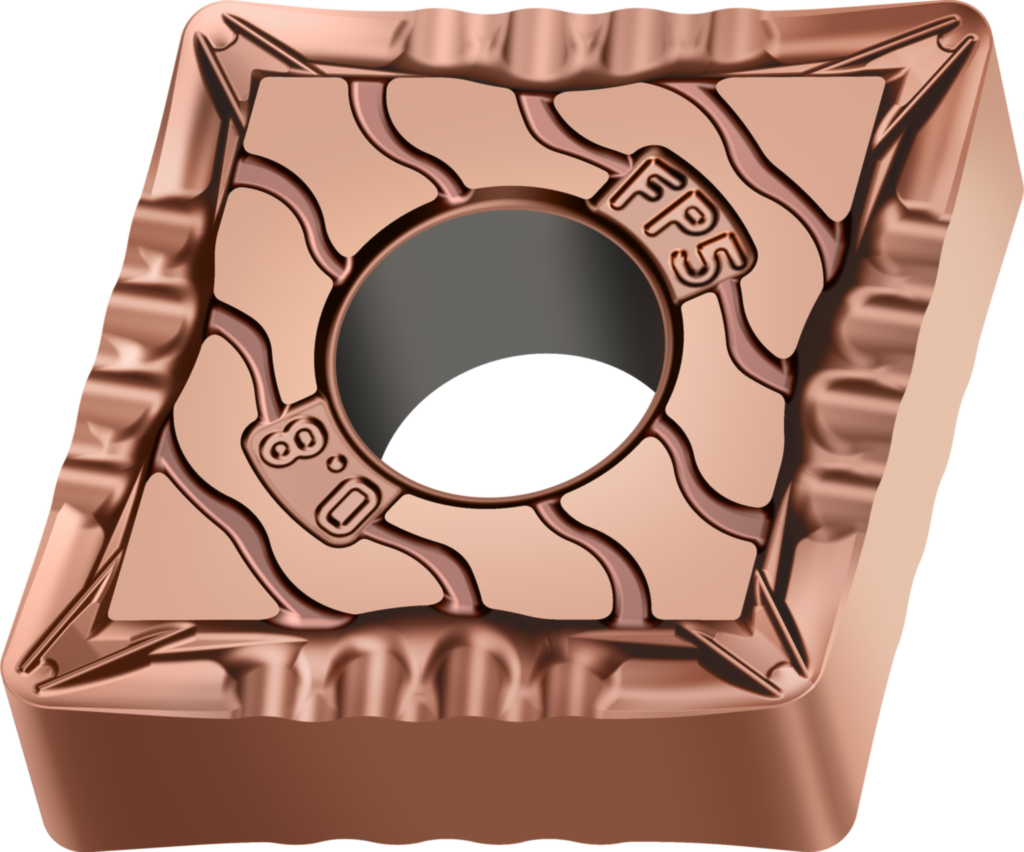

Wendeschneidplatte Drehen – Rhombisch negativ 80° CNMG120402-FP5 WEP10C
Walter
12,99 €
Produktnummer:
WA-8136980
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P8CN |
Produktinformationen "Wendeschneidplatte Drehen – Rhombisch negativ 80° CNMG120402-FP5 WEP10C"
Wendeschneidplatte Drehen – Rhombisch negativ 80° CNMG ...-FP5 • WEP10C • r=0,2mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | CNMG120402-FP5 WEP10C |
| Schnitttiefe | ap | 0.1–0.5 mm |
| Vorschub | f | 0.04–0.12 mm |
| Schneidenlänge | l | 12,9 mm |
| Radius | r | 0,2 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSI - ISO insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 0 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | FP5 |
| Schneidenausführung | CECC | E |
| Schneidenanzahl | CEDC | 4 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | Cermet+TiCN+TiAlN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 5,16 |
| Eckenwinkel Schneidplatte | EPSR | 80 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WEP10C |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 12,7 |
| Befestigungsart | IFS | 2 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$CN1204022NB$$02 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 12,896 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,2 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4,762 |
| Schneidplattendicke | S1 | 4,762 |
| Plattensitzkodierung | SSC | 12 |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | CNMG-FP5 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,005 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-3 - Schneidplatten - Rhombisch | ||
| Eckenwinkel Schneidplatte | A1 | 80 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 0 ° |
| Schneidkantenlänge | B1 | 12,896 mm |
| Eingeschriebener Kreis | B3 | 12,7 mm |
| Bildkennung | BLD | 3 |
| Schneidkantenhöhe | C1 | 4,762 mm |
| Eckenradius | D1 | 0,2 mm |
| Spanwinkel | D7 | 16 ° |
| Masse (Gewicht) | D75 | 0,005 kg |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | FP5 |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 2 |
| Toleranzklasse | G1 | G |
| Schneidplattendicke | G4 | 4,762 mm |
| Befestigungsart | G5 | 2 |
| Befestigungslochdurchmesser | G6 | 5,16 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WEP10C |
| Beschichtung / Oberfläche | H5 | Cermet+TiCN+TiAlN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | CNMG120402 |
| Identifizierende Bestellnummer | J21 | CNMG120402-FP5 WEP10C |
| Produktbezeichnung | J22 | 541 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ISO$CN1204022NB$$02 |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
