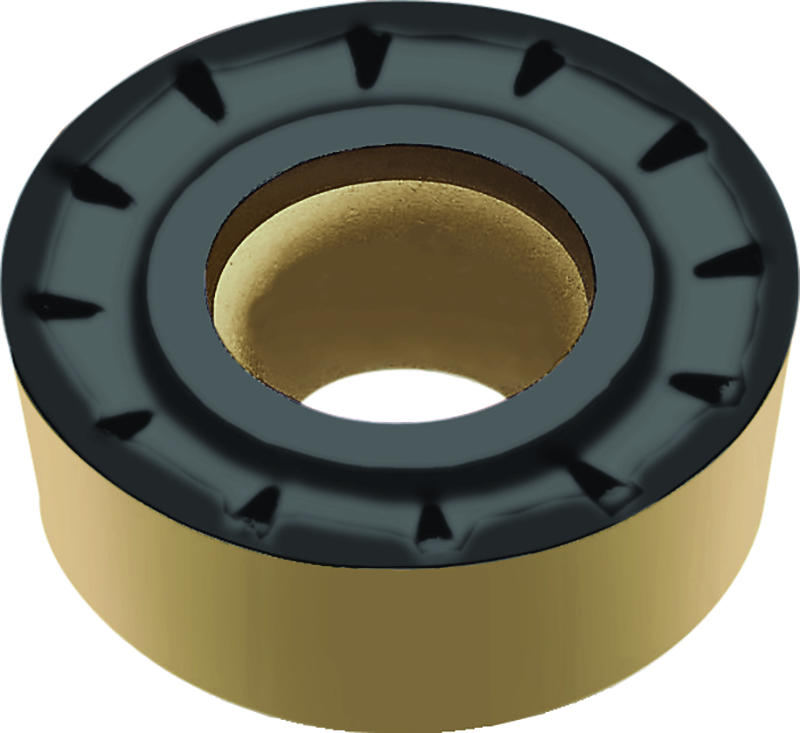

Wendeschneidplatte Drehen – Rund positiv RCMT0803M0-PM5 WSM20
Walter
9,28 €
Produktnummer:
WA-5614947
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P8RC |
Produktinformationen "Wendeschneidplatte Drehen – Rund positiv RCMT0803M0-PM5 WSM20"
Wendeschneidplatte Drehen – Rund positiv RCMT ...-PM5 • Tiger·tec® • WSM20 • r=4mm

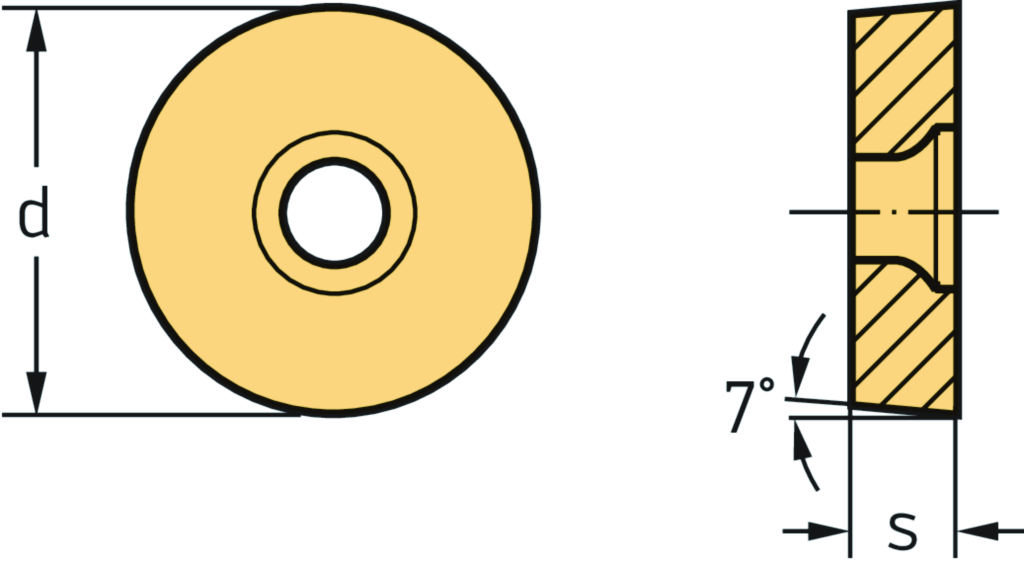

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | RCMT0803M0-PM5 WSM20 |
| Schnitttiefe | ap | 0.8–3.0 mm |
| Durchmesser – Inkreis | d | 8 mm |
| Vorschub | f | 0.10–0.60 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSI - ISO insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | PM5 |
| Schneidenanzahl | CEDC | 4 |
| Anzahl Schneidecken | CNC | 4 |
| Beschichtung / Oberfläche | COATING | TiAlN+Al2O3+(ZrN) |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 3,4 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WSM20 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 8 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$RC0803M03NB$$M0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 4 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,175 |
| Schneidplattendicke | S1 | 3,175 |
| Plattensitzkodierung | SSC | 8 |
| Toleranzklasse | TC | M |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | RCMT-PM5 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,002 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-10 - Schneidplatten - Rund | ||
| Normalfreiwinkel, Hauptschneide | A2 | 7 ° |
| Eingeschriebener Kreis | B3 | 8 mm |
| Bildkennung | BLD | 10 |
| Schneidkantenhöhe | C1 | 3,175 mm |
| Masse (Gewicht) | D75 | 0,002 kg |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | PM5 |
| Schneidplattenausführung | F1 | N |
| Toleranzklasse | G1 | M |
| Schneidplattendicke | G4 | 3,175 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 3,4 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WSM20 |
| Beschichtung / Oberfläche | H5 | TiAlN+Al2O3+(ZrN) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | RCMT0803M0 |
| Identifizierende Bestellnummer | J21 | RCMT0803M0-PM5 WSM20 |
| Produktbezeichnung | J22 | 568 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ISO$RC0803M03NB$$M0 |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
