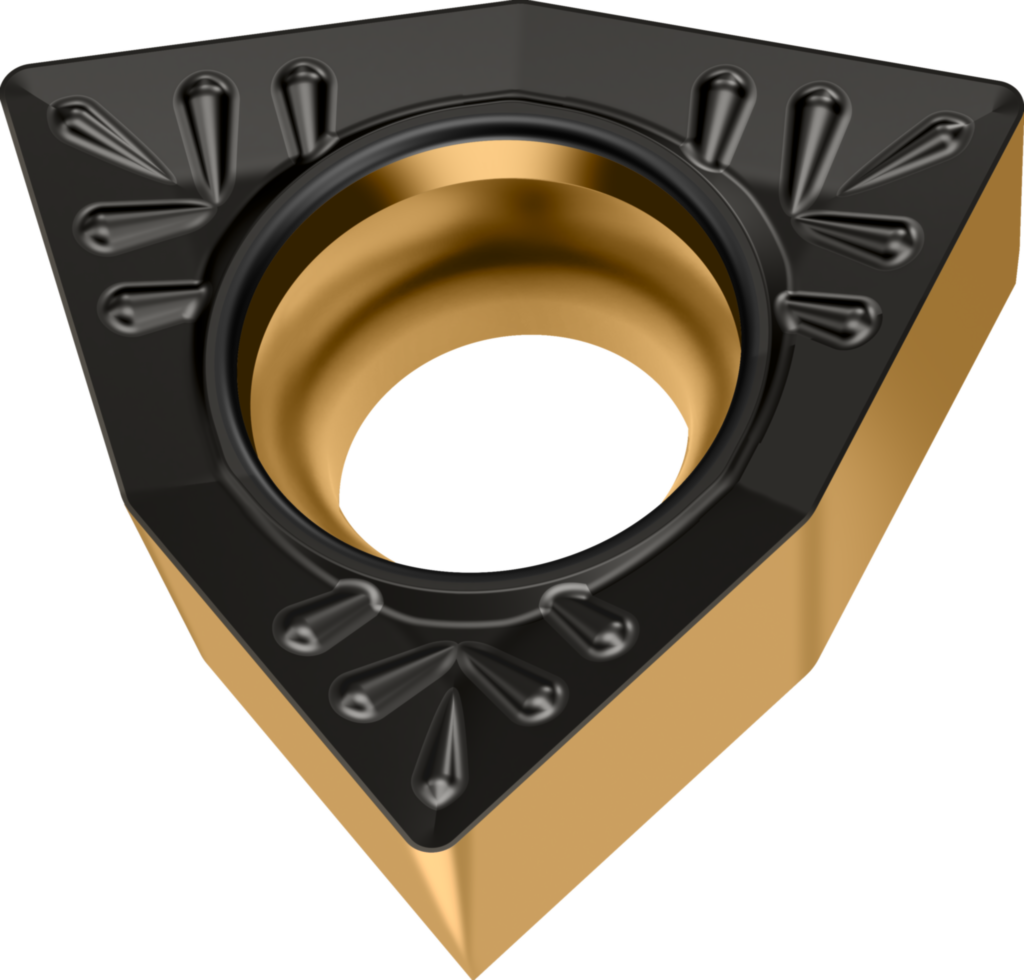

Wendeschneidplatte Drehen – Trigon positiv 80° WCMT030202-RP4 WPP20G
Walter
10,92 €
Produktnummer:
WA-8205033
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P8WC |
Produktinformationen "Wendeschneidplatte Drehen – Trigon positiv 80° WCMT030202-RP4 WPP20G"
Wendeschneidplatte Drehen – Trigon positiv 80° WCMT ...-RP4 • Tiger·tec® Gold • WPP20G • r=0,2mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | WCMT030202-RP4 WPP20G |
| Schnitttiefe | ap | 0.2–1.5 mm |
| Vorschub | f | 0.08–0.12 mm |
| Schneidenlänge | l | 3,91 mm |
| Radius | r | 0,2 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSI - ISO insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | RP4 |
| Schneidenausführung | CECC | E |
| Schneidenanzahl | CEDC | 3 |
| Anzahl Schneidecken | CNC | 3 |
| Beschichtung / Oberfläche | COATING | TiCN+Al2O3+(TiN) |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 2,5 |
| Eckenwinkel Schneidplatte | EPSR | 80 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WPP20G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 5,556 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$WC0302023NB$$02 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 3,909 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,2 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 2,381 |
| Schneidplattendicke | S1 | 2,381 |
| Plattensitzkodierung | SSC | 3 |
| Toleranzklasse | TC | M |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | WCMT-RP4 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,001 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-7 - Schneidplatten - Trochoidal | ||
| Eckenwinkel Schneidplatte | A1 | 80 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 7 ° |
| Schneidkantenlänge | B1 | 3,909 mm |
| Eingeschriebener Kreis | B3 | 5,556 mm |
| Bildkennung | BLD | 7 |
| Schneidkantenhöhe | C1 | 2,381 mm |
| Eckenradius | D1 | 0,2 mm |
| Spanwinkel | D7 | 12 ° |
| Masse (Gewicht) | D75 | 0,001 kg |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | RP4 |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 3 |
| Toleranzklasse | G1 | M |
| Schneidplattendicke | G4 | 2,381 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 2,5 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WPP20G |
| Beschichtung / Oberfläche | H5 | TiCN+Al2O3+(TiN) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | WCMT030202 |
| Identifizierende Bestellnummer | J21 | WCMT030202-RP4 WPP20G |
| Produktbezeichnung | J22 | 562 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ISO$WC0302023NB$$02 |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
