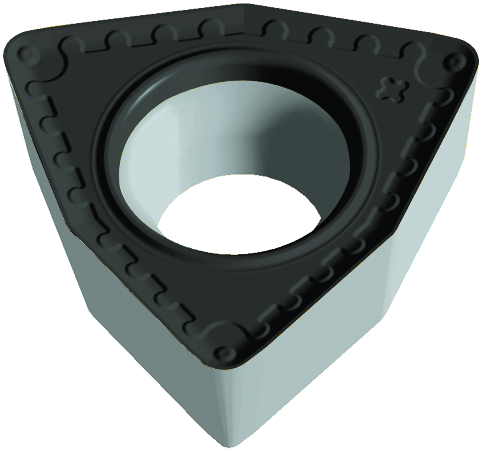

Wendeschneidplatte Drehen – Trigon positiv 80° WCMT080408-PM WAM20
Walter
22,21 €
Produktnummer:
WA-5043315
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P8WC |
Produktinformationen "Wendeschneidplatte Drehen – Trigon positiv 80° WCMT080408-PM WAM20"
Wendeschneidplatte Drehen – Trigon positiv 80° WCMT ...-PM • WAM20 • r=0,8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | WCMT080408-PM WAM20 |
| Schnitttiefe | ap | 0.5–3.0 mm |
| Vorschub | f | 0.12–0.40 mm |
| Schneidenlänge | l | 8,69 mm |
| Radius | r | 0,8 mm |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSI - ISO insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | PM |
| Schneidenanzahl | CEDC | 3 |
| Anzahl Schneidecken | CNC | 3 |
| Beschichtung / Oberfläche | COATING | TiCN+Al2O3+HfN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 5,5 |
| Eckenwinkel Schneidplatte | EPSR | 80 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WAM20 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 12,7 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$WC0804083NB$$08 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel Hauptschneide | KRINS | 95,4 |
| Schneidkantenlänge | L | 8,687 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,8 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4,762 |
| Schneidplattendicke | S1 | 4,762 |
| Plattensitzkodierung | SSC | 8 |
| Toleranzklasse | TC | M |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | WCMT-PM |
| Planschneidensteuerelement | WEP | 1 |
| Masse (Gewicht) | WT | 0,01 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-7 - Schneidplatten - Trochoidal | ||
| Eckenwinkel Schneidplatte | A1 | 80 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 7 ° |
| Schneidkantenlänge | B1 | 8,687 mm |
| Eingeschriebener Kreis | B3 | 12,7 mm |
| Bildkennung | BLD | 7 |
| Schneidkantenhöhe | C1 | 4,762 mm |
| Eckenradius | D1 | 0,8 mm |
| Einstellwinkel Hauptschneide | D4 | 95,4 ° |
| Masse (Gewicht) | D75 | 0,01 kg |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | PM |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 3 |
| Toleranzklasse | G1 | M |
| Schneidplattendicke | G4 | 4,762 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 5,5 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WAM20 |
| Beschichtung / Oberfläche | H5 | TiCN+Al2O3+HfN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | WCMT080408 |
| Identifizierende Bestellnummer | J21 | WCMT080408-PM WAM20 |
| Produktbezeichnung | J22 | 562 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ISO$WC0804083NB$$08 |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
| Schneidplattendicke | S1 | 4,762 mm |
