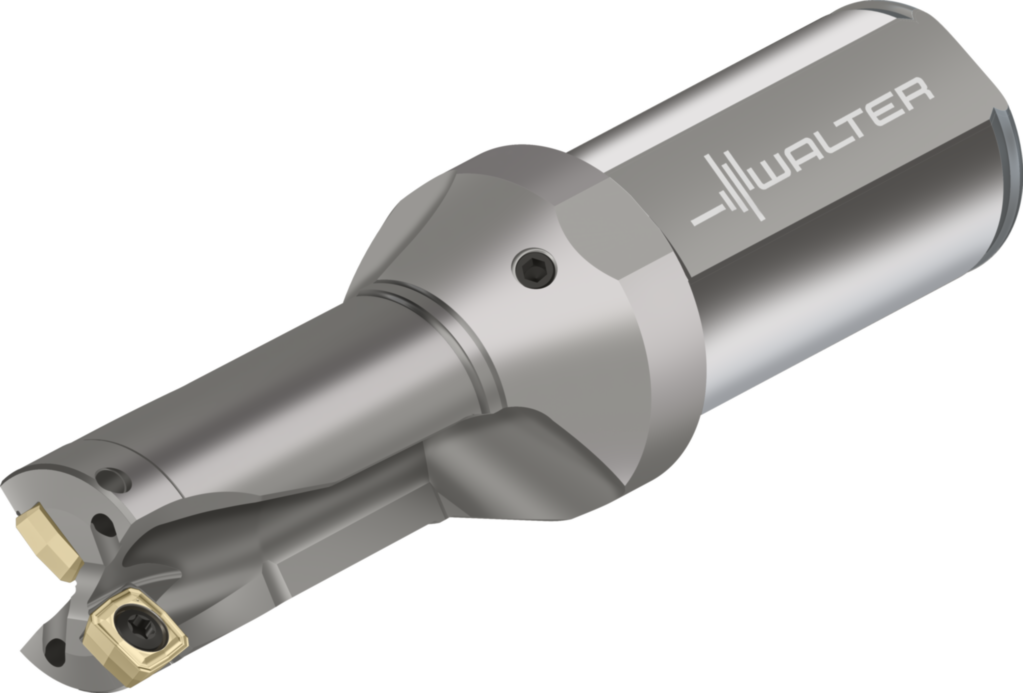

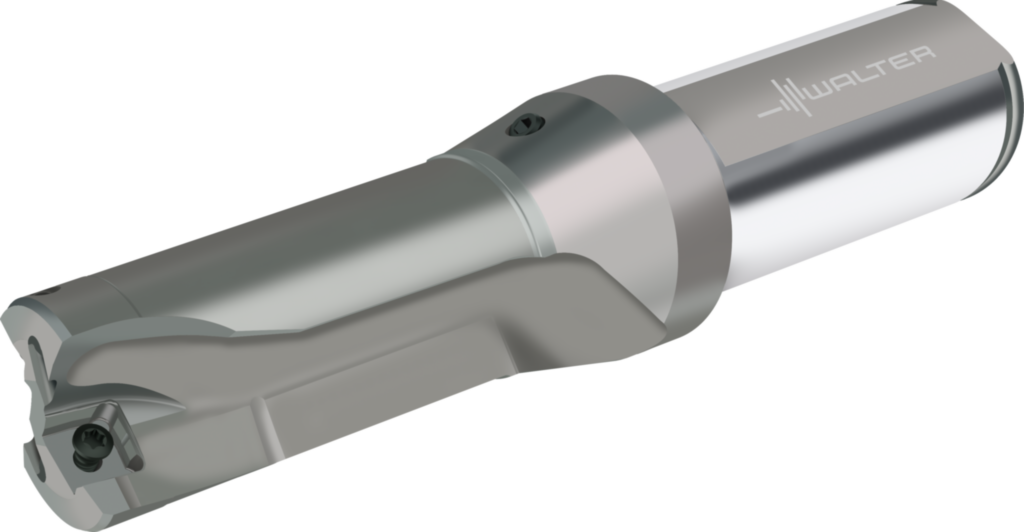

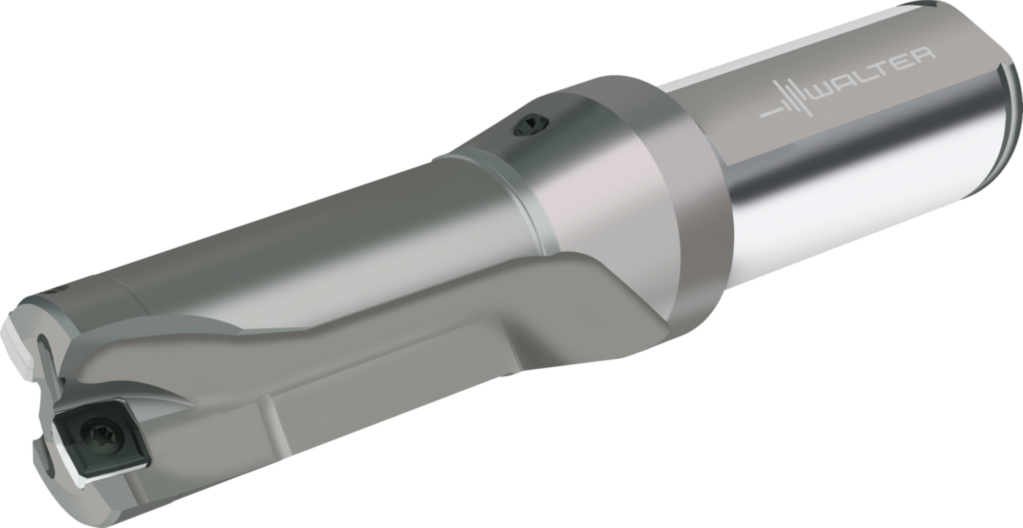

Wendeschneidplatten-Bohrer D3120-02-34.00F32-P24
Walter
487,00 €
Produktnummer:
WA-7098426
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D3120 |
Produktinformationen "Wendeschneidplatten-Bohrer D3120-02-34.00F32-P24"
Wendeschneidplatten-Bohrer D3120 • Drion·tec™ • 2xD • Zylinderschaft mit Fläche • metrisch • Dc=34mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | D3120-02-34.00F32-P24 |
| Mögliche Wendeschneidplatten – stirnseitig | Type | P284 . S-4N- .. |
| Mögliche Wendeschneidplatten – umfangseitig | Type | P284 . S-4N- .. |
| Gewicht | Gewicht | 0,78 kg |
| Anzahl Wendeschneidplatten – stirnseitig | Anz WSP | 1 |
| Anzahl Wendeschneidplatten – umfangseitig | Anz WSP | 1 |

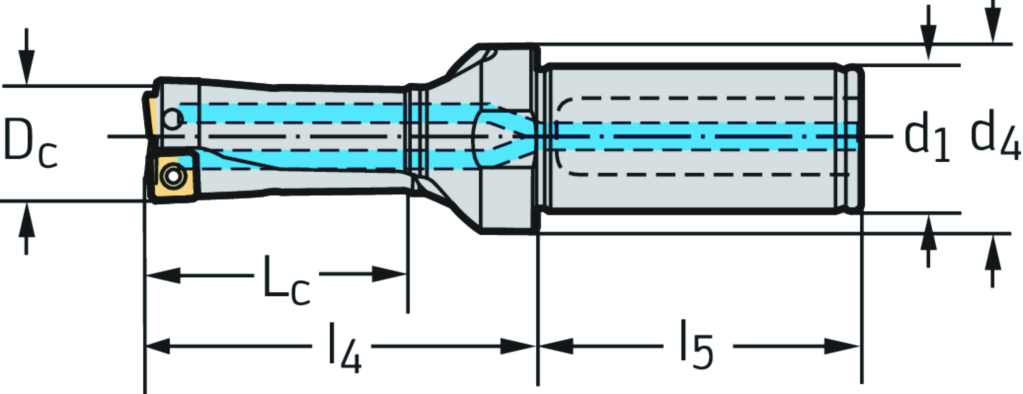

| Schneidendurchmesser | Dc | 34 mm |
| Schneidenlänge | Lc | 68 mm |
| Verbindungsdurchmesser | d1 | 32 mm |
| Flanschdurchmesser | d4 | 40 mm |
| Maximale Auskraglänge | l4 | 100 mm |
| Schaftlänge | l5 | 60 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFIA - Cylindrical hole drill - indexable - asymmetrical point | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL11G3200h$06 |
| Anzahl Schneidteile | CICT | 1 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Drallwinkel | FHA | 0 |
| Drallrichtung | FHH | N |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 0 |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 84,9 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 98,9 |
| Schaftlänge | LS | 60 |
| Spannlänge | LSC | 60 |
| Nutzlänge | LU | 68 |
| Anzahl Nutzungsmöglichkeiten | NOI | 60 |
| Nachschleifrestmenge | OAL | 160 |
| Kraglänge | OHX | 100 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 1,1 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 5800 |
| Schneidplattenformcode | SC | S |
| Normnummer | STDNO | - |
| Bildkennung | TSYC | D3120-02-F-PG4 |
| Durchmesserlängenverhältnis | ULDR | 2 |
| Masse (Gewicht) | WT | 0,78 |
| Abstand XY-Ebene werkstückseitig | XYWD | -98,9 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-86-1 - Vollbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 34 mm |
| Schneidendurchmesser (max.), erste Stufe | A12 | 34 mm |
| Kraglänge | B3 | 100 mm |
| Nutzlänge | B4 | 68 mm |
| Nachschleifrestmenge | B5 | 160 mm |
| Spannutenlänge | B6 | 92 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 1,1 mm |
| Funktionslänge | B71 | 98,9 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 11 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 60 mm |
| Anzahl wirksamer Schneiden, erste Stufe | D11 | 1 |
| Drehzahl, max. | D6 | 5800 1/min |
| Masse (Gewicht) | D7 | 0,78 kg |
| Winkel, erste Stufe | E1 | 169,8 ° |
| Schneidrichtung | F1 | R |
| Drallwinkel | Flute_Helix | 0 ° |
| Drallrichtung | Flute_Helix_Direction | N |
| Befestigungsart Schneidplatte, 1. Stufe | G11 | S |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | D3120-02-34.00F32-P24 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | WR$$P28404**3R***** |
| Bezeichnung Schneidplatte, Pos. A | J42 | P2840S-4N-A57 |
| Trennstellenkodierung Schneidplatte | J51 | WR$$P28404**3R***** |
| Bezeichnung Schneidplatte, Außenschneide, 1. Stufe | J52 | P2840S-4N-A57 |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL11G3200h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-86 |
